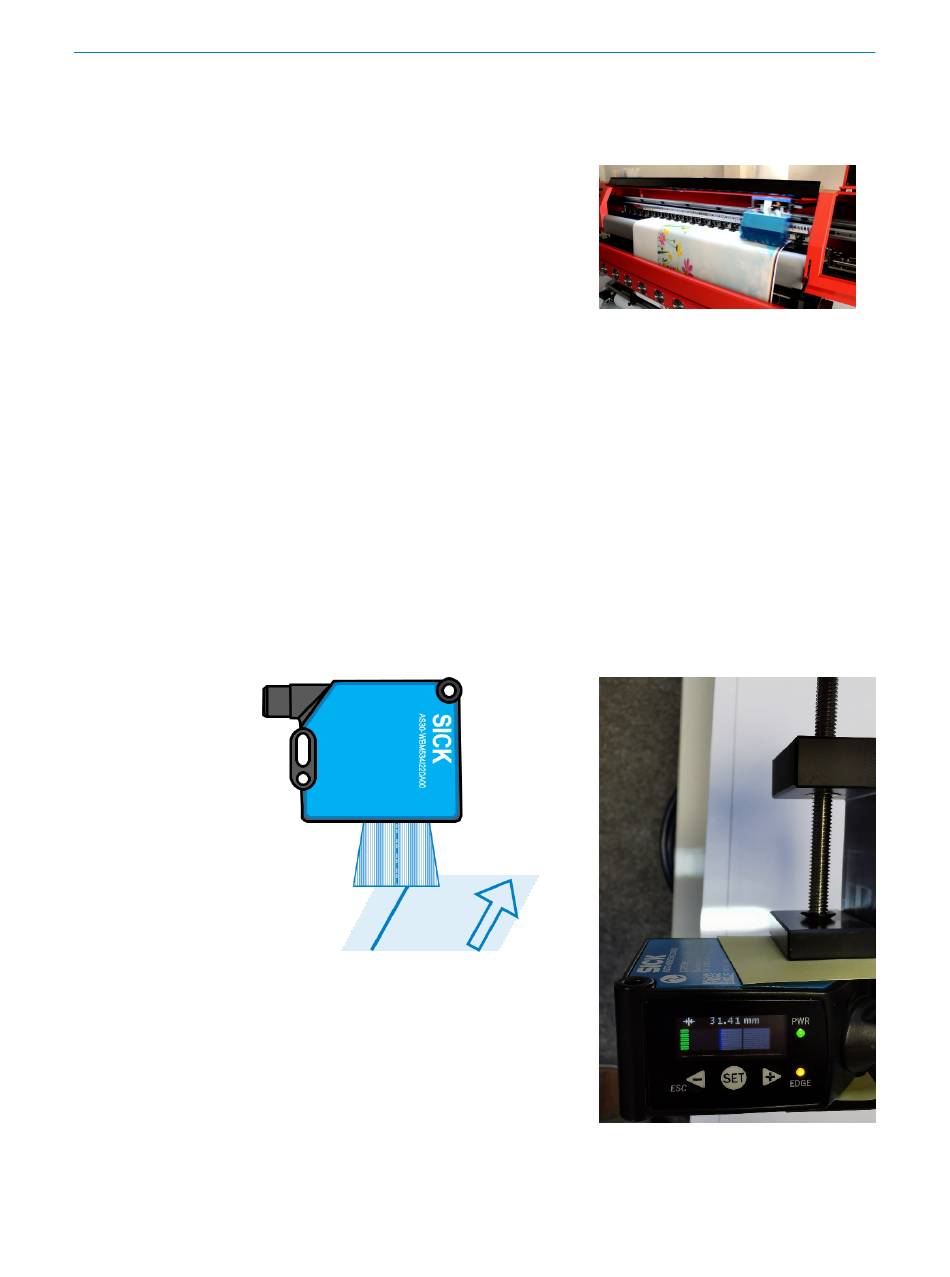

FÜHRUNGSLINIENERKENNUNG IN DER DRUCKINDUSTRIE
Aufgabe:
In großen Druckereien ist die Ausrich‐
tung des Papiers von zentraler Bedeu‐
tung. Häufig wird auch eine Ausrich‐
tungslinie verwendet. Mit dieser Linie
werden sowohl die Papierkante als
auch die Druckkante gemessen, um
die Ausrichtung von Druckkopf und
Papier sicherzustellen. Zu diesem
Zweck werden Kamerasysteme einge‐
setzt, doch die Lichtverhältnisse und
verschiedenfarbigen Drucklinien erfor‐
dern ein häufiges Nachrüsten. Der
Kunde benötigt eine Genauigkeit von
0,1 mm, wobei der Abstand zwischen
Linie und Kante auf 13 mm kalibriert
werden soll.
Vorgehensweise bei der Einrichtung und Konfiguration
Mit SOPAS kann der AS30 für die Breitenmessung konfiguriert werden. Außerdem die
Empfindlichkeit auf Fine (Fein) einstellen.
Für das Ziel die Option Easy Teach-in (Einfaches Teach-in) wählen, um die ersten beiden
Kanten in Kantensuchrichtung zu detektieren.
Advanced Teach-in (Erweitertes Teach-in) wählen, um die bevorzugten Kanten auszuwäh‐
len.
SOPAS
Im Teach-in Wizard (Teach-in-Assistenten) die Option Teach-in snapshot (Teach-in-Schnapp‐
schuss) wählen und anschließend die bevorzugte Kante auswählen.
