MESSUNG DES OBJEKTDURCHMESSERS
8 Messung des Objektdurchmessers
18 T E C H N I S C H E I N F O R M A T I O N | AS30

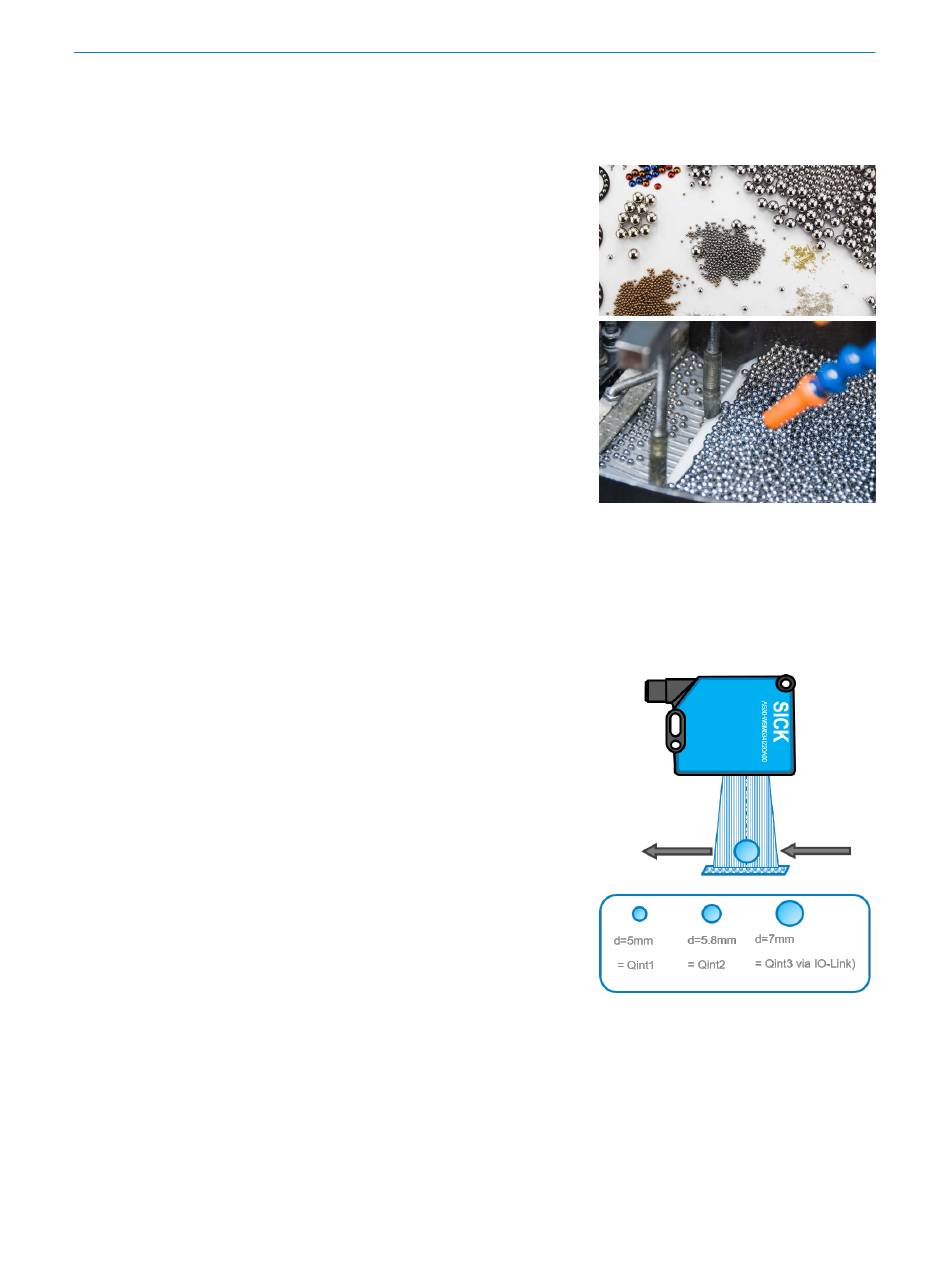

Aufgabe:
In einer Lagerfabrik fallen Kugeln fal‐
scher Größen in die Mischung. Der
Kunde möchte zwischen ein bis zwei
Größen unterschieden, da manche
Lager zwei unterschiedliche Größen
verwenden. Die Anwendung ist sehr
schnell und es muss mit einer Genau‐
igkeit von 0,5 mm detektiert werden.
Vorgehensweise bei der Einrichtung und Konfiguration
Beim AS30 können zwei Felder eingestellt werden. Ein Feld bezieht sich auf die richtige
Kugel und das zweite auf die richtige Größe. Wird nur eines benötigt, nur eines konfigu‐
rieren.
Außerdem kann der Messwert für weitere Variablen über den Analogausgang oder IO-
Link überwacht werden. Mit IO-Link stehen vier vorkonfigurierte Größen zur Verfügung.
• Ein einfaches Teach-in vornehmen,
um das erste Ergebnis auszuwerten.
• Ein erweitertes Teach-in durchfüh‐
ren und basierend auf dem Reflexi‐
onsgrad der Kugel die Empfindlich‐
keit auswählen. In diesem Fall eig‐
net sich „Fine" (Fein).
• Unter „Configuration Qint." (Konfigu‐
rations-Qint) die Toleranzwerte im
Fenster-Modus (Window mode)
sowie den Ausgang auf QL1 festle‐
gen.
•
Wenn eine zweite Größe benötigt
wird, für Qint 2 ein breiteres Detekti‐
onsfenster einstellen und den Aus‐
gang auf QL2 einstellen.
SOPAS
Erste Schritte
1. Unter Verwendung eines festgelegten Hintergrunds (Förderband oder Rutsche)
eine Standardeinrichtung des Geräts vornehmen. Für jede Größe ein einmaliges
Teach-in verwenden (Bild 1), um die Größen basierend auf dem Montageabstand
zu bestimmen.
2. Das Fenster auf eine akzeptable Toleranz einstellen (Bild 2).
3. Die Empfindlichkeit überprüfen und die Toleranz für die robusteste Detektion ein‐
lernen.
