KONTROLLE DER SPRÜHDÜSEN
9 Kontrolle der Sprühdüsen
20 T E C H N I S C H E I N F O R M A T I O N | AS30

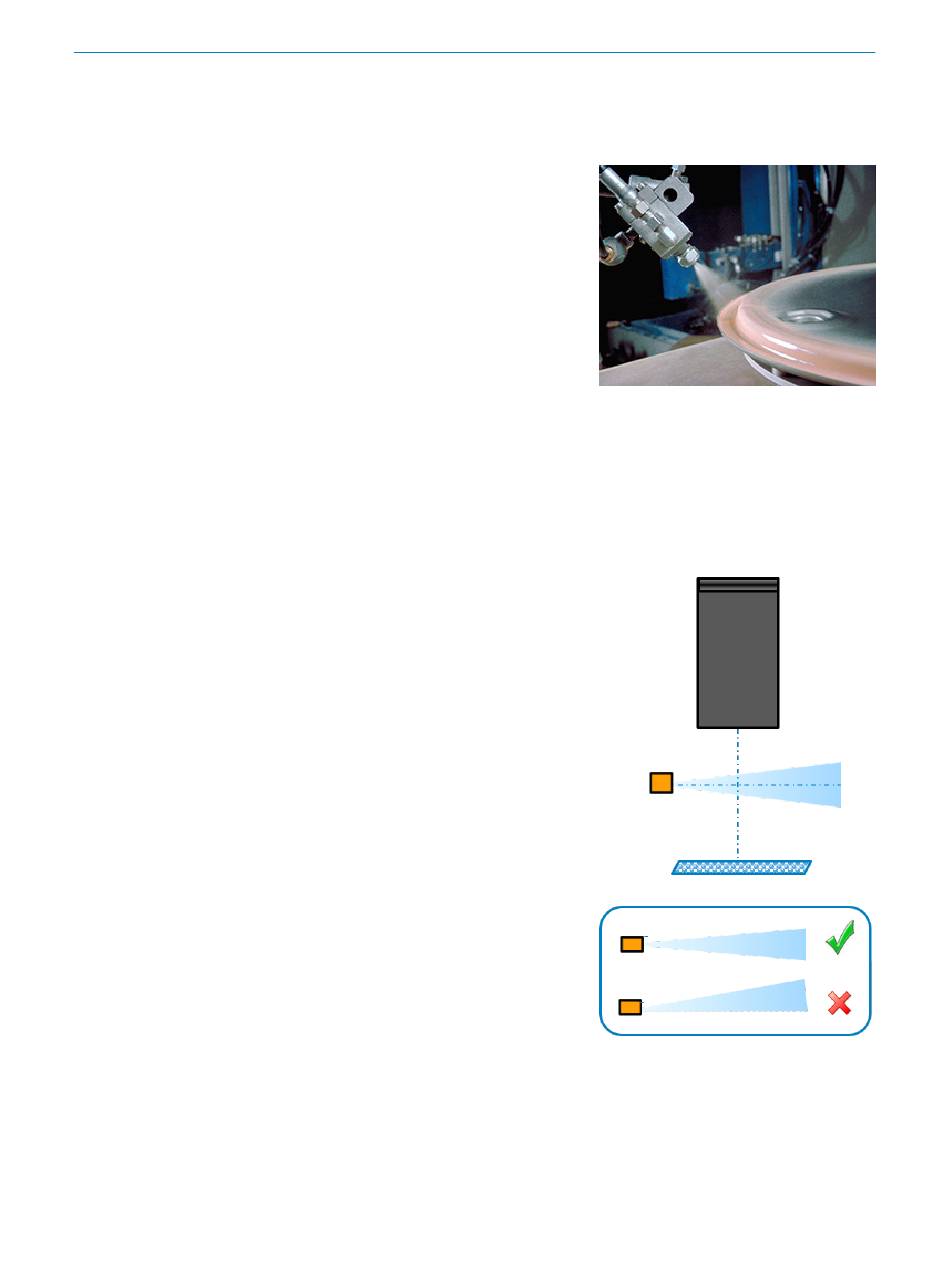

Aufgabe:
Der Kunde verfügt über Grundierlack-
Sprühdüsen, die öfter verstopfen.
Diese Verstopfung kann dazu führen,
dass weniger oder eine ungleiche
Menge an Grundierlack auf bestimmte
Bereiche aufgetragen wird. Der Kunde
hat Lichttaster und Lichtschranken
ausprobiert, doch mit wenig Erfolg. Der
Kunde braucht eine einfache Pass-
oder Fail-Lösung.
Vorgehensweise bei der Einrichtung und Konfiguration
Den AS30 unter „Process setup (Prozesseinrichtung) auf „Centre Determination" (Mit‐
tenbestimmung) einstellen und das Gerät mit einem Reflektor im Reflektorbetrieb ver‐
wenden.
Außerdem kann der Messwert für weitere Variablen über den Analogausgang oder IO-
Link überwacht werden. Mit IO-Link stehen vier vorkonfigurierte Toleranzen zur Verfü‐
gung.
• Ein Teach-in des Reflektors und
anschließend ein einfaches Teach-
in vornehmen, um das erste Ergeb‐
nis auszuwerten.
• Ein erweitertes Teach-in durchfüh‐
ren und basierend auf dem Reflexi‐
onsgrad und der Transparenz des
Sprühmittels die Empfindlichkeit
auswählen. In diesem Fall eignet
sich „Middle" (Mittel).
•
Unter „Configuration Qint." (Konfigu‐
rations-Qint) die Toleranzwerte im
Fenster-Modus (Window mode)
sowie den Ausgang auf QL1 festle‐
gen.
