10

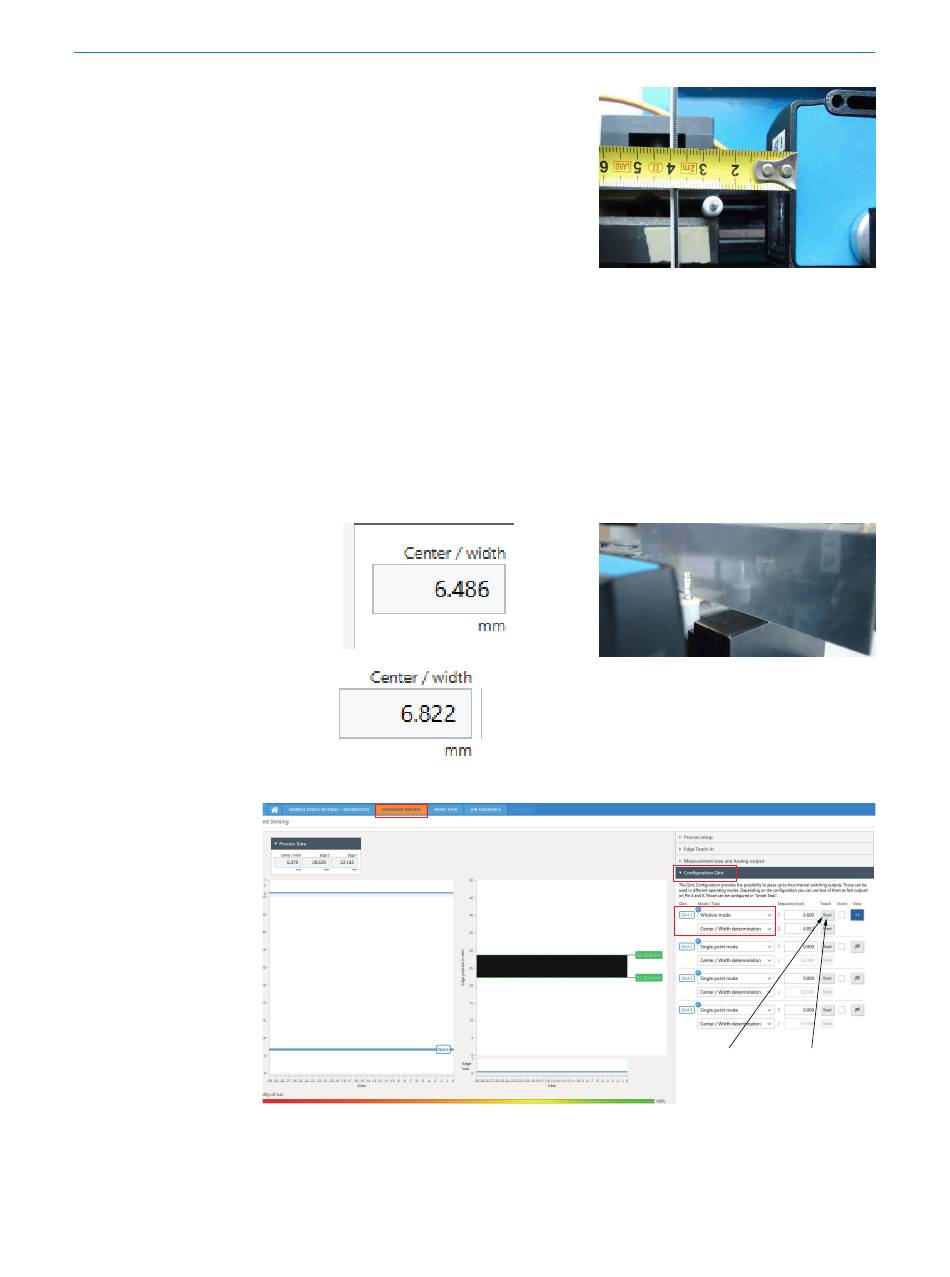

DETEKTION EINER FEDER
24 T E C H N I S C H E I N F O R M A T I O N | AS30
• Ein Teach-in des Reflektors und
anschließend ein einfaches Teach-
in vornehmen, um das erste Ergeb‐
nis auszuwerten.
• Ein erweitertes Teach-in durchfüh‐
ren und basierend auf dem Reflexi‐
onsgrad und der Transparenz des
Sprühmittels die Empfindlichkeit
auswählen. In diesem Fall eignet
sich „Coarse" (Grob).
• Das Gerät für die Breitenmessung
konfigurieren.
•
Unter „Configuration Qint." (Konfigu‐
rations-Qint) die Toleranzwerte im
Fenster-Modus (Window mode)
sowie den Ausgang auf QL1 festle‐
gen.
SOPAS
In diesem Fall ist es notwendig, dass sich nur der dünnere Teil des Bolzens im Licht‐
strahl befindet. Eine Konfiguration mit und ohne anwesender Feder vornehmen.
Ohne Feder
Mit Feder
Die Werte kontrollieren und ggf. anpassen, wenn eine Feineinstellung erforderlich ist.
Without spring
With spring
