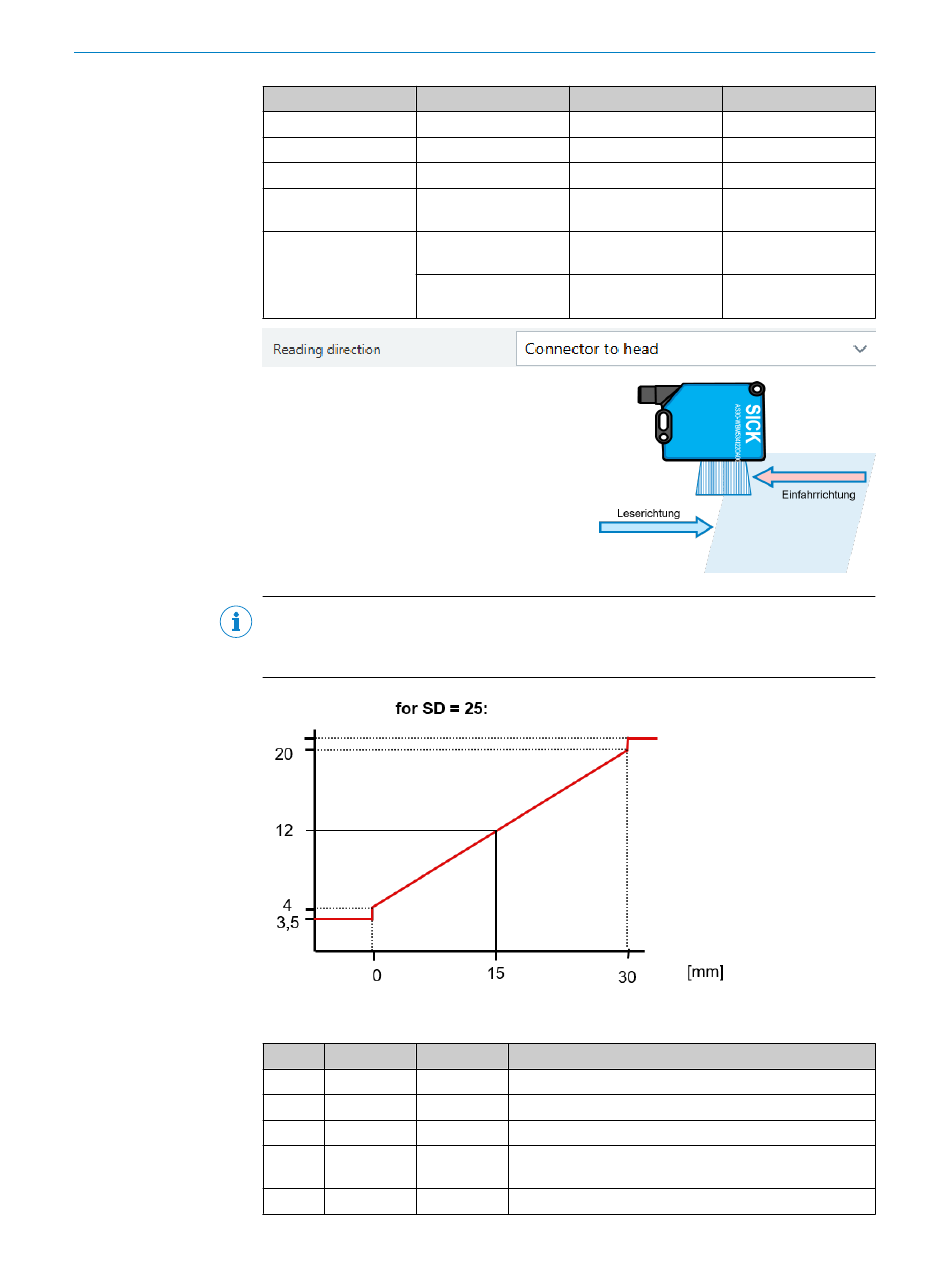

SICK AS30 Core Bedienungsanleitung Seite 5

8025154/2019-12-10 | SICK
Irrtümer und Änderungen vorbehalten
AS30 Core
Wiederholgenauigkeit 0,2 mm
Bahnkantenregelung Ja
Breitenmessung Nein
Positions-Teach-in Ja
Erweiterte Funktionen Feste Glättung
Feste Analogskala
Core und Prime:
Standard-Analogskala
Standardrichtung
HINWEIS BITTE BEACHTEN:
Leserichtung ist entgegengesetzt zur Einschieberichtung!
Bei Prime-Variante sind die mA-Werte einstellbar.
Tabelle 2: Anschluss
Pin Farbe Code
1 BN = braun + (L+)
2 WH = weiß Qa
3 BU = blau M
4 BK = Q (C)
schwarz
5 GY = grau MF
AS30 Prime
30/50 µm
Ja
Ja
Ja
Einstellbare Glättung
Skalierbarer Analogbe‐
reich
Beschreibung
Spannungsversorgung plus
Analogausgang 4 ... 20 mA
Spannungsversorgung minus
Schaltausgang oder IO-Link-Kommunikation
Multifunktions-Steuereingang
T E C H N I S C H E I N F O R M A T I O N | AS30
2
KURZANLEITUNG
Anwendungshinweise
Höhere Präzision
Typ E wählen
Typ W wählen
Einzelpunkt- & Fens‐
ter-Modus
Für Glättung unebener
Kanten, zeitbasiert
Einstellung des Mess‐
felds
5
