11 Anhang
11.2.2 Drei Heizkreise und Solar

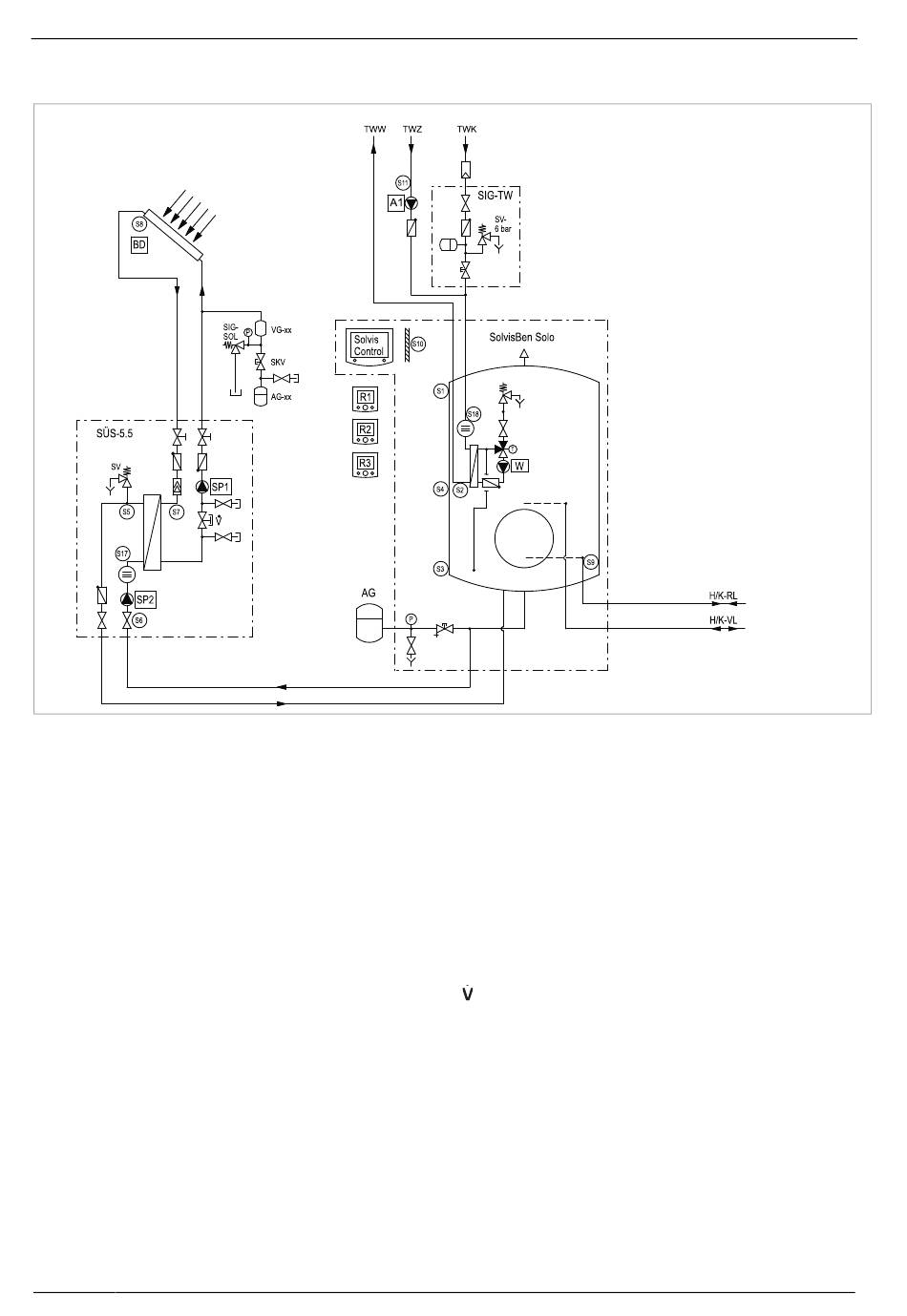

Abb. 95: SolvisBen Solo mit drei gemischten Heizkreisen, Solaranlage und externem Heizkessel - Teil 1
Ausstattung
• Solarschichtenspeicher
• Systemregler SolvisControl 3
• Trinkwassererwärmung
• Solarkreis mit einem Kollektor(feld)
• drei gemischte Heizkreise
Baugruppen:
R1 Raumbediengerät Heizkreis 1
PLAS-UGM Pufferladestation, ungemischt
SIG-TW Sicherheitsgruppe, Trinkwasseranschluss
BD Blitzschutzdose
AG-xx Membran-Ausdehnungsgefäß, Solarkreis
VG-xx Vorschaltgefäß, Solarkreis
SÜS-5.5 Solarwärmeübergabestation
R2 Raumbediengerät Heizkreis 2
R3 Raumbediengerät Heizkreis 3
HKS-G Heizkreisstation, gemischt
VTL-3 Verteilerbalken 3-fach
54
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
FA Feuerungsautomat
H-RL Heizungs-Rücklauf
H-VL Heizungs-Vorlauf
K-RL Kessel-Rücklauf
K-VL Kessel-Vorlauf
SIG-SOL Sicherheitsgruppe Solarkreis
SKV Kappenventil, Solarkreis
Abgleichventil
FK Fremdkessel (bauseits)
HK1-3 Heizkreis 1 bis 3
