6 Montage
6.7 Heizkreise
6.7.1 Mit integrierter Heizkreisstation
Beim SolvisBen mit HKS-G-4,0 ist die Heizkreisstation (HKS)
im oberen rechten Bereich des Vorbaus integriert. Sie ist
ab Werk hydraulisch und elektrisch bereits angeschlossen.
Heizwasseranschluss vorbereiten
Für den heizungsseitigen Anschluss:
1. Den vorderen Isolierdeckel (1) der HKS abziehen.

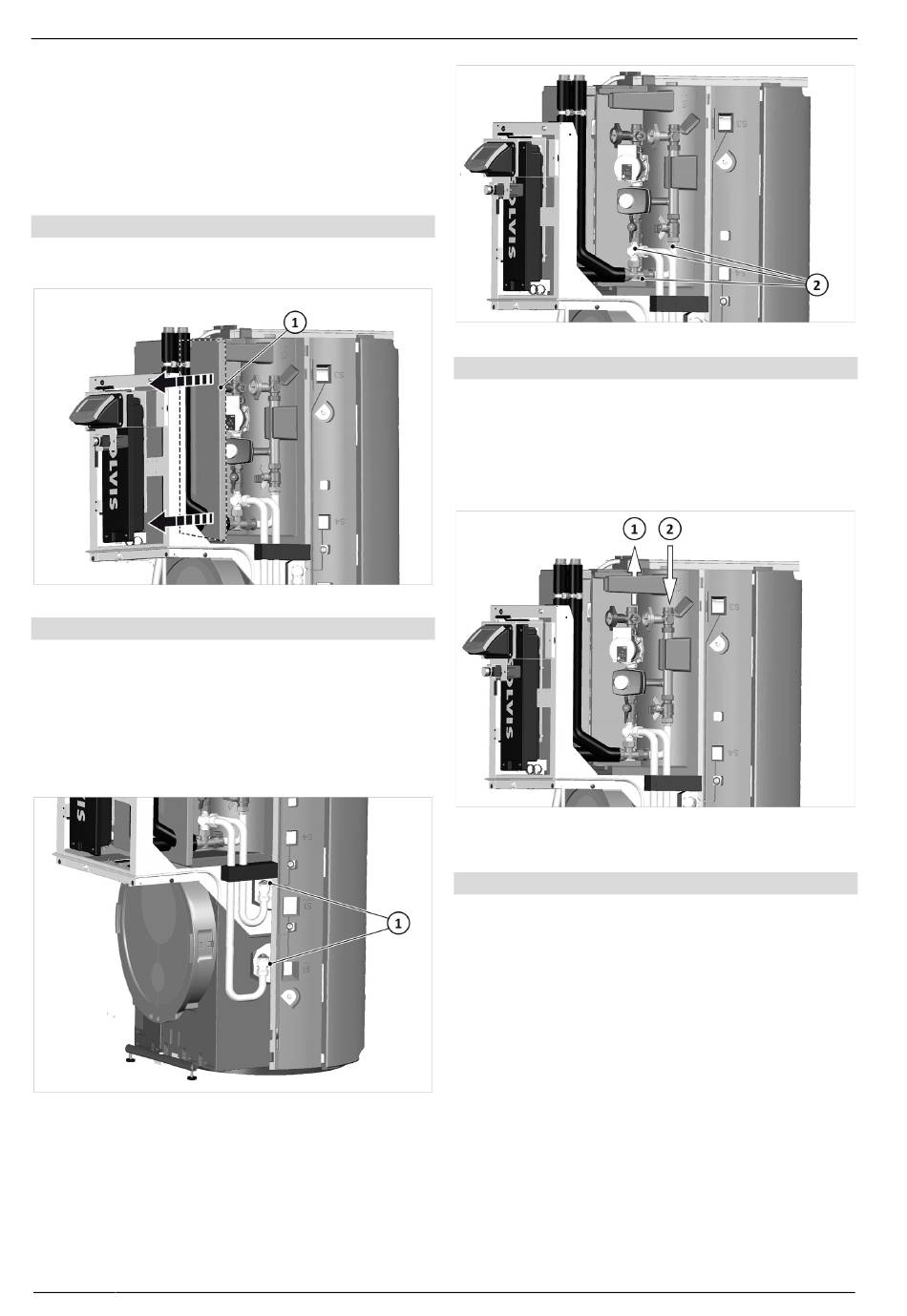

Abb. 29: Vorderen Isolierdeckel der HKS entfernen
Speicherseitige Anschlüsse nachziehen
Durch den Transport könnten sich Anschlüsse lockern.
1. Den festen Sitz der Überwurfmutter an den Vorlauf-
und Rücklaufwinkeln am Speicher (1) kontrollieren und
ggf. nachziehen.
2. Den festen Sitz der Überwurfmutter am Vorlaufwell-
rohr und unter dem Kugelhahn der HKS (2) kontrollie-
ren und ggf. nachziehen.
Abb. 30: Anschlüsse HKS kontrollieren / nachziehen
18
Abb. 31: Anschlüsse VL- / RL kontrollieren / nachziehen
Anschluss nach oben montieren (Standard)
1. Heizungsvorlauf (H-VL) und Heizungsrücklauf (H-RL)
senkrecht von oben anschließen:
- H-VL: innerer Kugelhahn oberhalb Pumpe
- H-RL: äußerer Kugelhahn
2. Den vorderen Isolierdeckel wieder aufsetzen und un-
ten und oben mit der hinteren Isolierung verrasten.
Abb. 32: H-VL / H-RL-Anschluss von oben
1 Heizung-Vorlauf (H-VL)
2 Heizung-Rücklauf (H-RL)
Optional: Anschluss nach hinten montieren
Mit dem als Zubehör erhältlichen Anschlusssatz können
die Anschlussleitungen innerhalb der Isolierhülle des Sol-
visBen nach hinten verlegt werden.
1. Längeren Rohrbogen aus dem Anschlusssatz am H-VL-
Anschluss der HKS montieren (Kugelhahn über Pumpe).
