6.9.2 Leitungsverlauf im SolvisBen
Leitungen verlegen und anschließen
Externe Anschlussleitungen können durch den Deckelbe-
reich und den Bereich der WWS zum Netzplatinenge-
häuse geführt und dort entsprechend aufgelegt werden.
1. Anschlussleitungen durch den Leitungsführungskanal
(1) im Deckelbereich einführen.

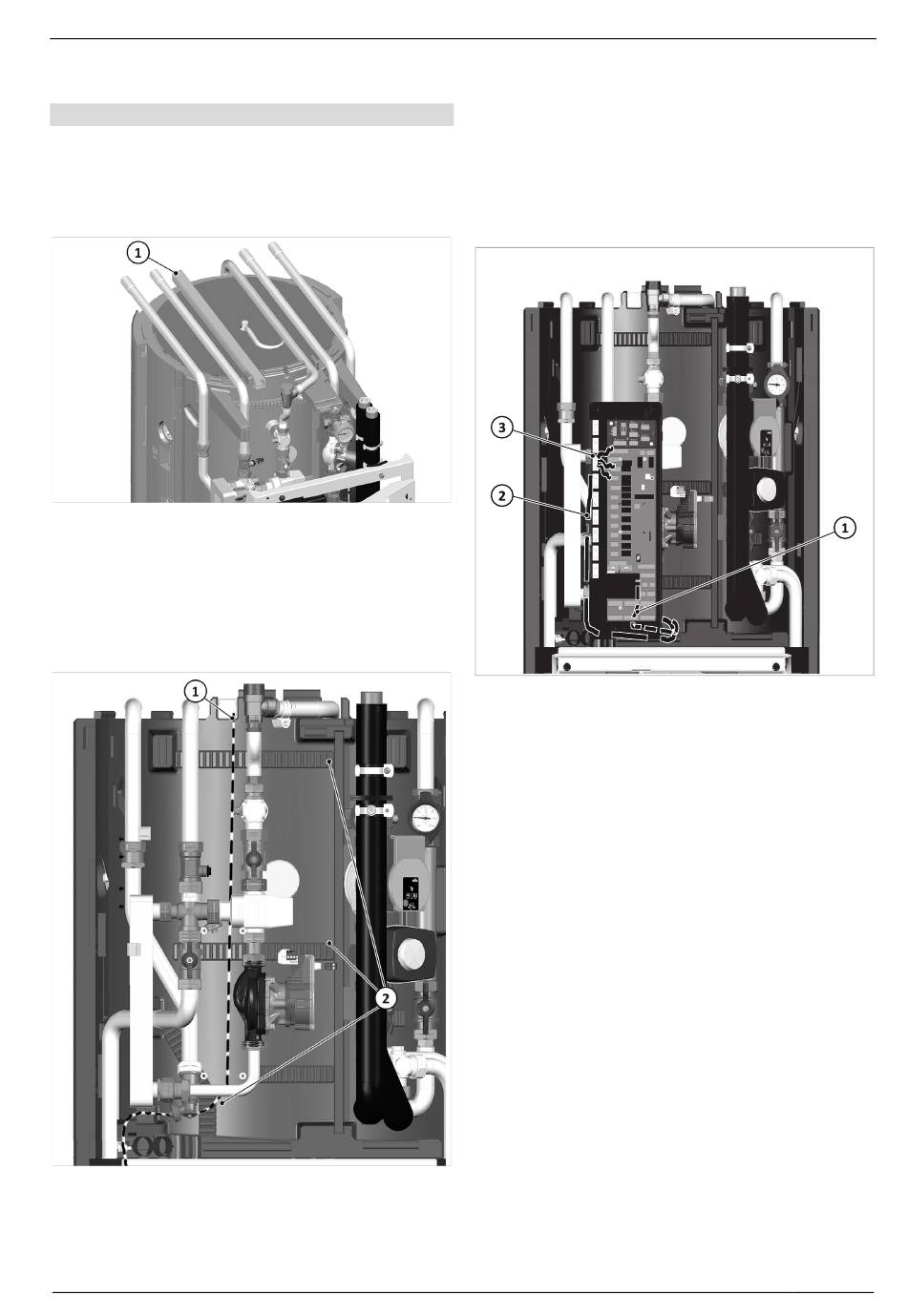

Abb. 45: Leitungsführungskanal
2. Nun die Leitungen im Bereich der Warmwasserstation
hinter der WWS nach unten links führen.
3. Die Leitungen treten aus der WWS-Isolierung in der
Ecke links unten nach vorne aus.
4. Die Leitungen können in die Nuten der hinteren Isolier-
schale (2) gedrückt werden, um den Verlauf zu fixieren.
Abb. 46: Leitungsführung durch WWS-Isolierung
1 Leitungen
2 Nuten in der Isolierschale
SOLVIS · MAL-BEN-LI-SL-WP · Technische Änderungen vorbehalten · 30725-2n
5. Die Niederspannungsleitungen (1) von unten in die
Netzplatine führen und auflegen.
6. Die übrigen Leitungen (2) seitlich hochführen, auf die
Netzplatine auflegen und mit Zugentlastungen (3) si-
chern. Alle Leitungen im Bereich zwischen WWS-
Isolierung und Netzplatine in einer Schleife legen, so
dass sie genügend Spielraum zum Öffnen der Netzplati-
nentür bieten.
Abb. 47: Auflegen auf Netzplatine
1 Niederspannungsleitungen
2 Leitungen über 50 V
3 Zugentlastungen
