11 Anhang

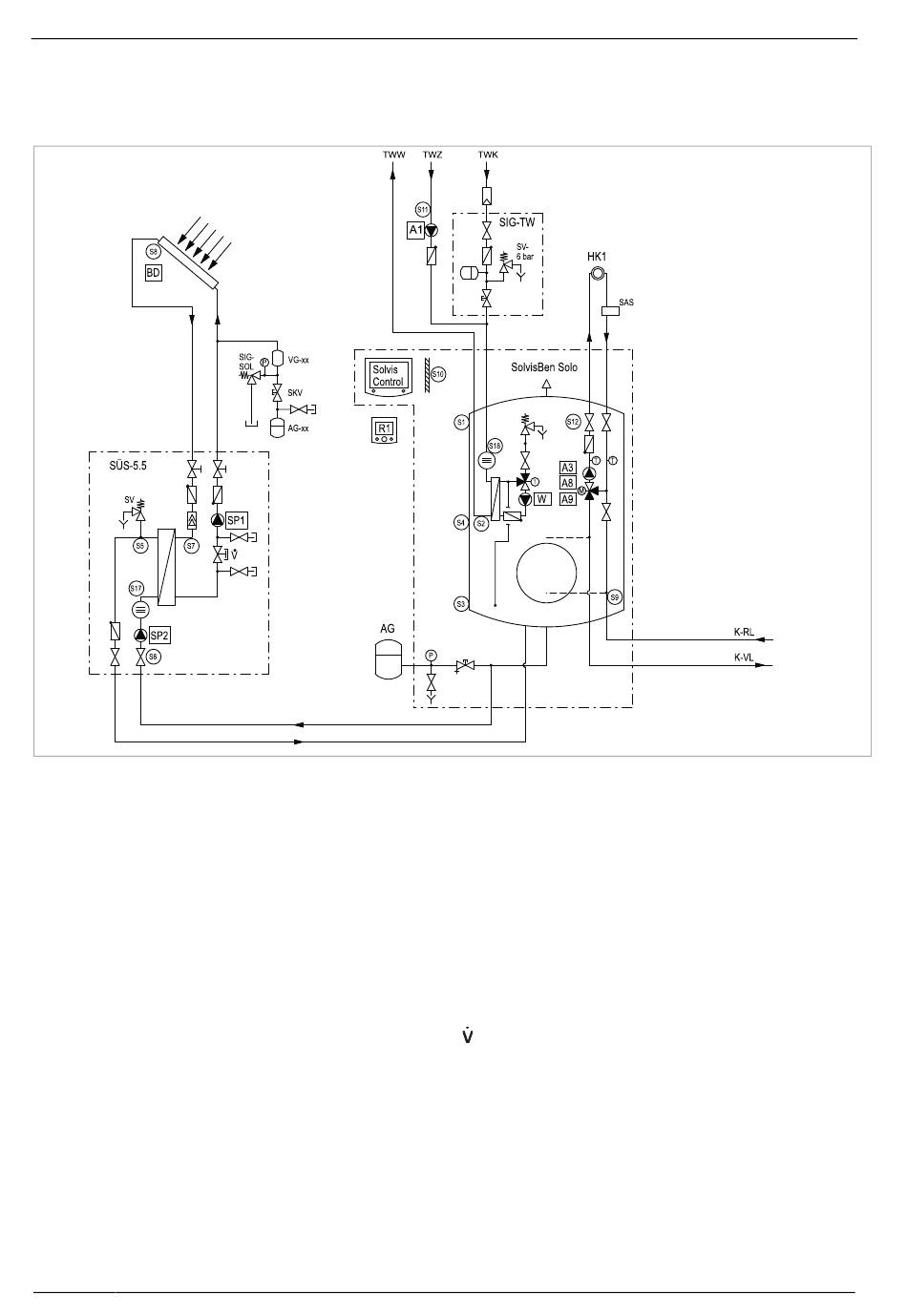

11.2 Anlagenschema SolvisBen Solo mit Fremdkessel
11.2.1 Ein Heizkreis und Solar
Abb. 93: SolvisBen Solo mit drei gemischten Heizkreisen, Solaranlage und Fremdkessel - Teil 1
Ausstattung
• Solarschichtenspeicher
• Systemregler SolvisControl 3
• Trinkwassererwärmung
• Solarkreis mit einem Kollektor(feld)
• ein gemischter Heizkreis
Baugruppen:
R1 Raumbediengerät Heizkreis 1
PLAS-UGM Pufferladestation, ungemischt
SIG-TW Sicherheitsgruppe, Trinkwasseranschluss
BD Blitzschutzdose
AG-xx Membran-Ausdehnungsgefäß, Solarkreis
VG-xx Vorschaltgefäß, Solarkreis
SÜS-5.5 Solarwärmeübergabestation
52
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
FA Feuerungsautomat
H-RL Heizungs-Rücklauf
H-VL Heizungs-Vorlauf
K-RL Kessel-Rücklauf
K-VL Kessel-Vorlauf
SIG-SOL Sicherheitsgruppe Solarkreis
SKV Kappenventil, Solarkreis
Abgleichventil
FK Fremdkessel (bauseits)
HK1 Heizkreis 1
