Solvis SolvisBen Solo Bedienungsanleitung Seite 17

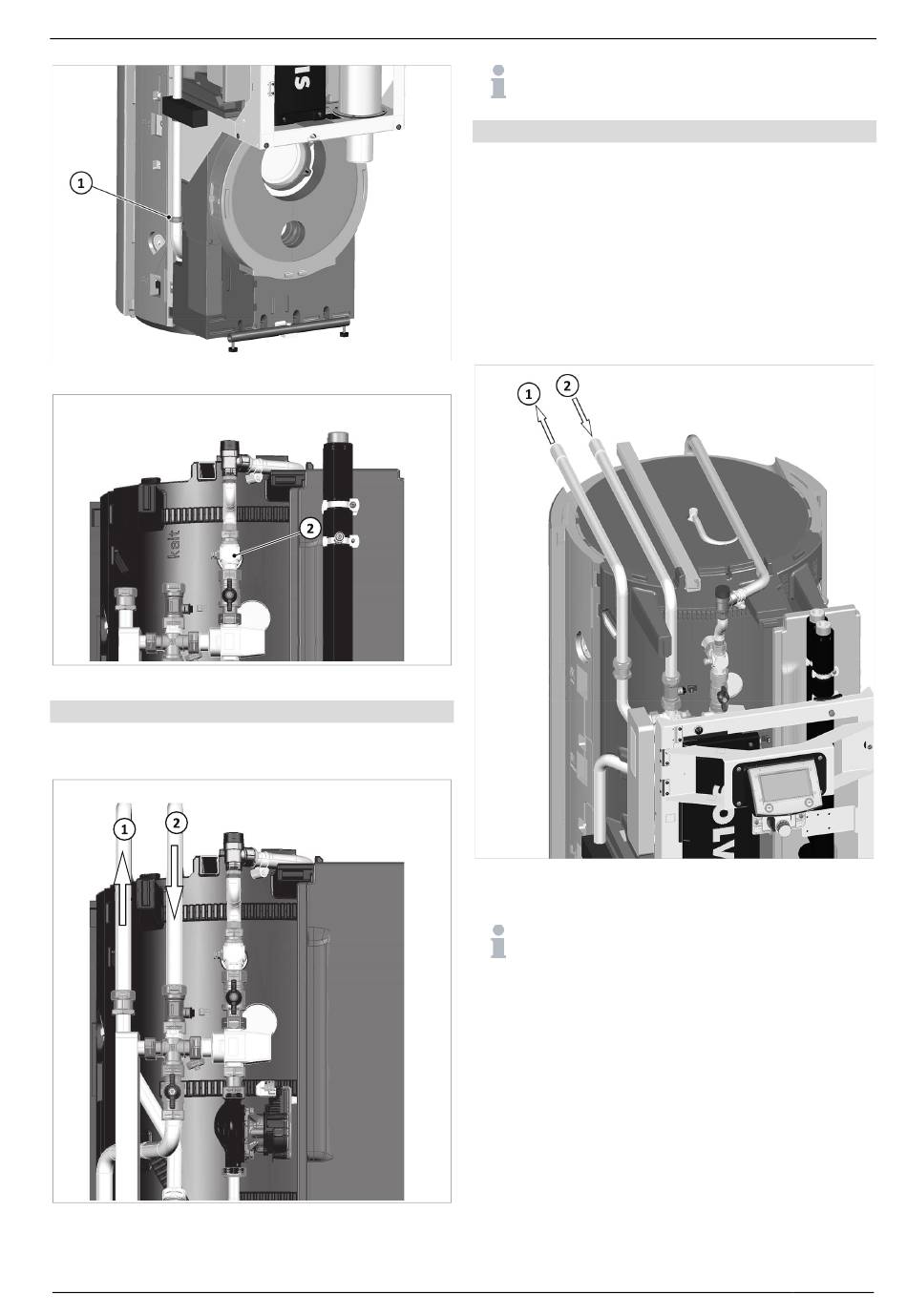

Abb. 25: Verschraubung Rücklauf kontrollieren / nachziehen
Abb. 26: Verschraubung Vorlauf kontrollieren / nachziehen
Anschluss nach oben montieren (Standard)
1. Trinkwasser, kalt (2) und Trinkwasser, warm (1) senk-
recht von oben anschließen.
Abb. 27: TWW-/TWK-Anschluss von oben
1 Trinkwasser, warm (TWW)
2 Trinkwasser, kalt (TWK)
SOLVIS · MAL-BEN-LI-SL-WP · Technische Änderungen vorbehalten · 30725-2n
Längenausdehnung beachten.
• Ausdehnungsbogen berücksichtigen.
Optional: Anschluss von hinten montieren
Mit dem als Zubehör erhältlichen Anschlusssatz können
die Anschlussleitungen innerhalb der Isolierhülle des Sol-
visBen nach hinten verlegt werden.
1. Montage eines längeren Rohrbogens des Anschlusssat-
zes am TWK-Anschluss (2) der WWS.
2. Montage eines kürzeren Rohrbogens am TWW-
Anschluss (1) der WWS.
3. Anschluss bauseitige Leitungen an Rohrbögen:
- TWW (1): außen
- TWK (2): innen
Abb. 28: TWK- / TWW-Anschluss hinten
1 Trinkwasser, warm (TWW)
2 Trinkwasser, kalt (TWK)
Einbindung des Zirkulationsstranges gemäß Anla-
genschema im Anhang.
6 Montage
17
