6 Montage
6 Montage
6.1 Heizungs-Ausdehnungsgefäß
WICHTIG
Ausdehnungsgefäß für Heizungsanlagen erforder-
lich
• Die Auslegung ist abhängig vom Heizungs-Was-
servolumen (inkl. Speichervolumen) großzügig
nach DIN EN 12828 zu wählen.
• Bei den Wärmepumpen SolvisPia und SolvisLea
8,3 Premium ist ein Sicherheitsventil mit An-
sprechdruck von 2,5 bar integriert. Die Auslegung
des Heizungs-Ausdehnungsgefäßes (MAG) sollte
dabei grundsätzlich mit diesem Wert erfolgen.
• Bei Nachrüstungen muss die Auslegung eines
vorhandenen Heizungs-Ausdehnungsgefäßes ge-
prüft und ggf. geändert werden.
Vordruck Ausdehnungsgefäß (MAG) einstellen
1. Vordruck des Ausdehnungsgefäßes mit nachfolgender
Formel ermitteln, mindestens 1,3 bar, maximal 1,7 bar.
2. Am Ventil des Ausdehnungsgefäßes den Vordruck ab-
lassen oder ggf. mit Stickstoff nachfüllen.
• Vordruck zu gering:
Gefahr der Dampfbildung und des Lufteintrags
steigt.
• Vordruck zu hoch:
Gefahr des Wasser- und damit Druckverlustes
durch Abblasen über das Sicherheitsventil bei Er-
reichen der maximalen Betriebstemperatur.
P Vordruck Ausdehnungsgefäß [bar]
0
H Höhe des höchsten Punktes der Heizkörper [m]
Hk
H Höhe der Speicherunterkante [m]
Sp
Ausdehnungsgefäß montieren
Das ausgewählte Membran-Ausdehnungsgefäß (1), kurz
MAG, kann mit Hilfe des mitgelieferten Wellrohres (3)
und der MAG-Anschlussgruppe (2) an den mittleren An-
schluss an der Unterseite des Behälters angebracht wer-
den.
1. Das mitgelieferte Wellrohr mit Dichtung am mittleren,
unteren Behälteranschluss montieren und nach hinten
führen.
2. Das Wellrohr um 90° nach links oder rechts zum Auf-
stellort des MAG biegen.
3. Die mitgelieferte MAG-Anschlussgruppe mit Dichtung
am MAG-Anschluss montieren.
Die MAG-Anschlussgruppe beinhaltet:
- Kappenventil für die Wartung des MAG
10
- KFE-Hahn zum Füllen und Entleeren der Anlage
- Manometer zur Überwachung des Anlagendrucks.
4. Die MAG-Anschlussgruppe mit dem Wellrohr verbin-
den und das MAG befestigen.

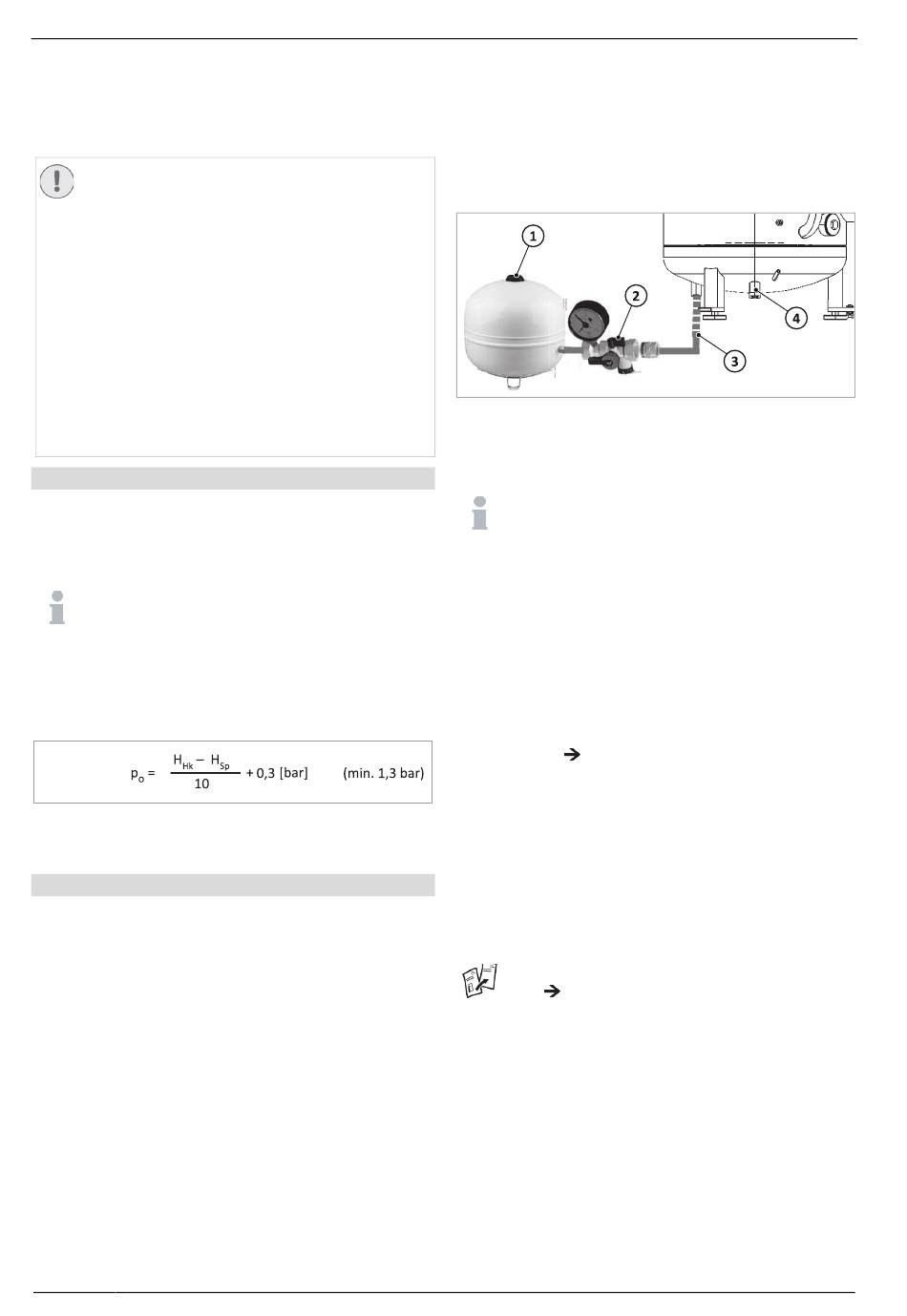

Abb. 3: MAG mit Anschlussgruppe am SolvisBen
1 Membran-Ausdehnungsgefäß (MAG)
2 MAG-Anschlussgruppe
3 Wellrohr
4 Solar-Vorlauf (Solarschichtenlader)
Bei der Montage beachten
• Die MAG-Anschlussgruppe so montieren, dass das
Manometer leicht ablesbar und die Gruppe für
Wartungsarbeiten gut zugänglich ist.
• Wenn die MAG-Anschlussgruppe nicht in Boden-
nähe platziert werden kann, einen zusätzlichen
KFE-Hahn in Bodennähe zur Entleerung des Spei-
chers vorsehen.
6.2 Solar erweitern (optional)
Der SolvisBen kann mit einer thermischen Solaranlage er-
weitert werden. Er verfügt intern bereits über einen Solar-
schichtenlader Abb. 3 (4) zur optimalen Einschichtung
der Solarwärme in den Speicher und alle Regelungsfunktio-
nen für den Solarbetrieb in der Systemregelung.
Die als Zubehör erhältliche Solarwärmeübergabestation
SÜS-5,5 kann zusammen mit unseren Solvis-Kollektoren
und dem entsprechenden Montagematerial problemlos an
den SolvisBen angeschlossen werden.
Eine besonders einfache und schnelle Nachrüstung ohne
Speicherentleerung kann mit dem „Anschlussrohrset SR/SV
Ben" (Zubehör, bitte extra bestellen) erfolgen.
Für die Montage der Solarwärmeübergabestation,
siehe Kap. „Montage" der Montageanleitung
(MAL-SUES-5,5).
