2. Kürzeren Rohrbogen am H-RL-Anschluss (außen) der
HKS montieren.
3. Den vorderen Isolierdeckel wieder aufsetzen und un-
ten und oben mit der hinteren Isolierung verrasten.

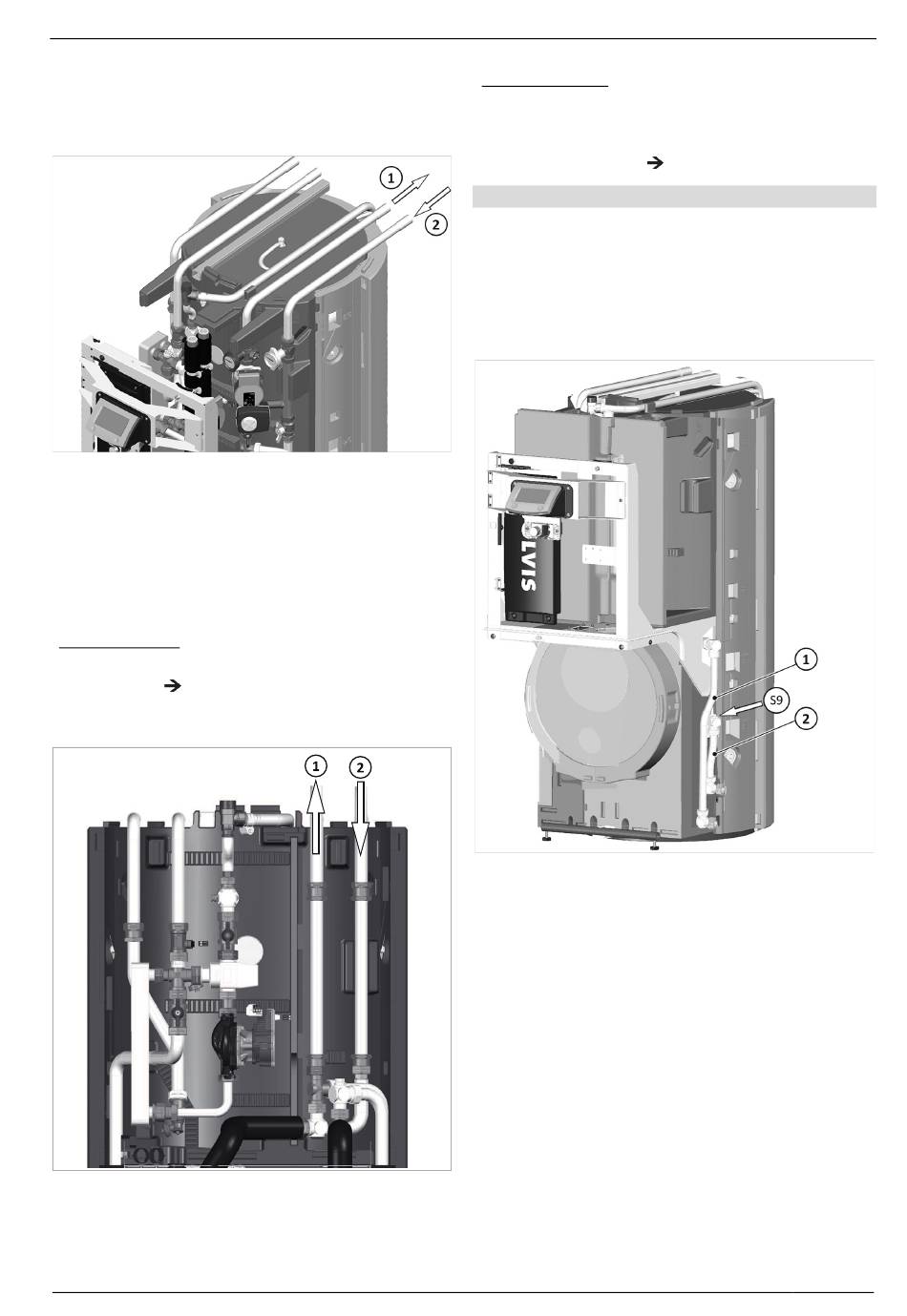

Abb. 33: H-VL / H-RL-Anschluss von hinten
1 Heizung-Vorlauf (H-VL)
2 Heizung-Rücklauf (H-RL)
6.7.2 Mit externen Heizkreisstationen
Bei den SolvisBen-Varianten ohne Heizkreisstation können
externe Heizkreisstationen an den SolvisBen angeschlossen
werden.
nur SolvisBen WP
Der Anschluss an externe Heizkreisstationen erfolgt immer
von oben wie in Kap. „Mit integrierter Heizkreissta-
tion", S. 18 beschrieben. Anstelle einer integrierten Heiz-
kreisstation sind hier Rohre montiert.
Abb. 34: H-VL / H-RL-Anschluss von oben
1 Heizungs-Vorlauf (H-VL)
2 Heizungs-Rücklauf (H-RL)
SOLVIS · MAL-BEN-LI-SL-WP · Technische Änderungen vorbehalten · 30725-2n
nur SolvisBen Solo
Beim SolvisBen Solo werden die Vor- und Rücklaufleitun-
gen des externen Wärmeerzeugers außerhalb des Solvis-
Ben mit den Heizungsvor- und -rücklaufleitungen verbun-
den, vgl. Anlagenschema
Externe Heizkreisstation von unten anschließen
Bei diesen Varianten ohne interne Heizkreisstation kön-
nen externe Heizkreisstationen angeschlossen werden.
Hierzu sind am Heizungs-Vorlauf und -Rücklauf bereits
Winkel und Rohrbögen vormontiert; die Rohre werden
standardmäßig unten am SolvisBen herausgeführt.
1. Die Rohre (1) und (2), unten rechts aus der Verkleidung
ragend, bauseits zur Heizkreisstation verlängern.
Abb. 35: H-VL (1) / H-RL-Anschluss (2) für externe HKS
6 Montage
Kap. „Anhang", S. 49).
