6 Montage

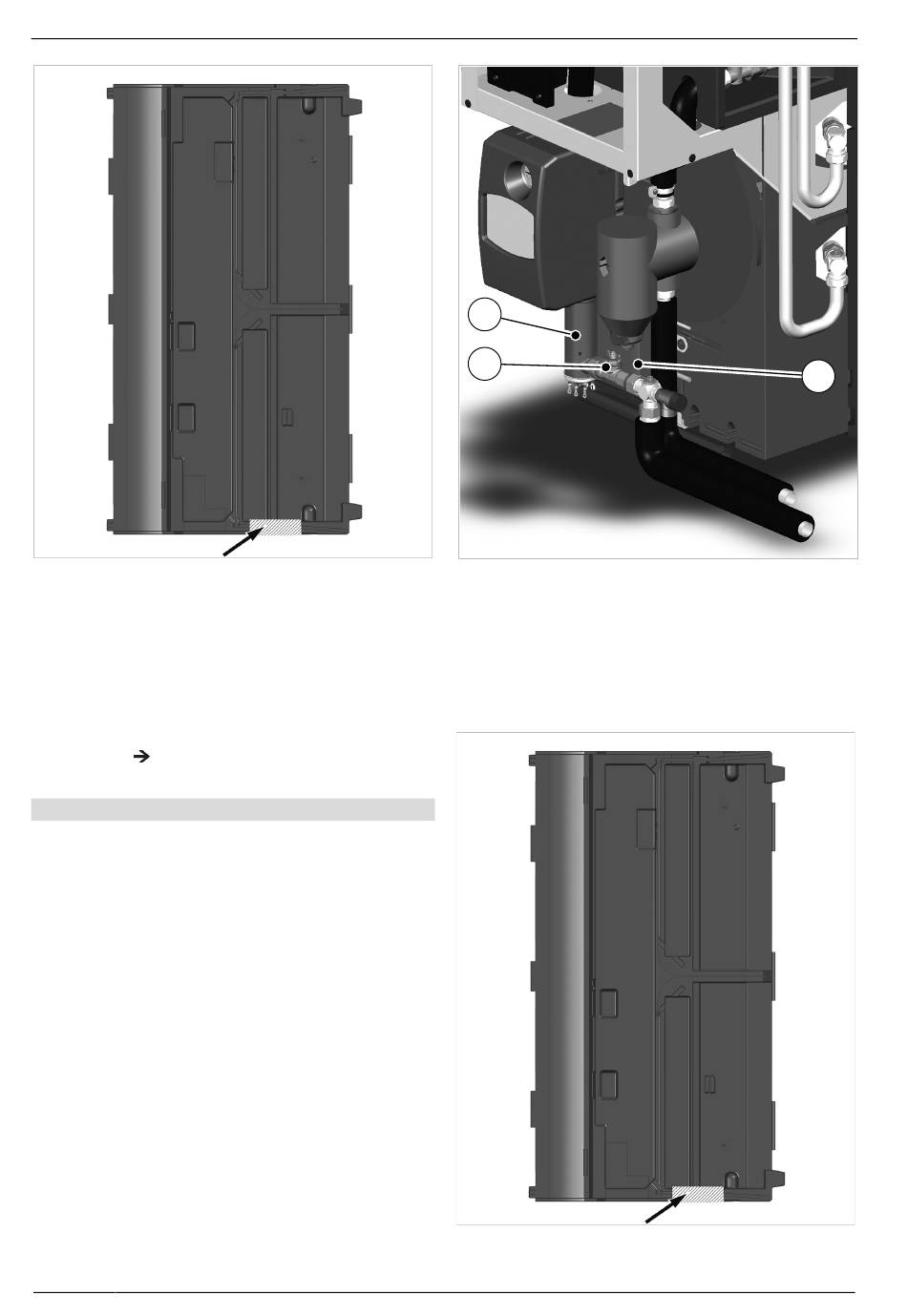

Abb. 41: Betreffendes EPP-Seitenteil beschneiden
6.8.3 SolvisBen WP-HPT-VSG
Beim SolvisBen WP-HPT-VSG ist die Pufferladestationen
PLAS-SBWP im unteren Bereich des Vorbaus integriert. Zu-
sätzlich sind eine Heizpatrone sowie ein kombinierter Volu-
menstrom-/Temperatursensor und ein Sicherheitsventil im
Vorlauf unterhalb der Pufferladestation enthalten. Auch
hier muss zusätzlich eine Stromversorgung angeschlossen
werden, siehe Kap. „SpannungsversorgungHeizpat-
rone", S. 29.
An SolvisLea Eco oder SolvisMia anschließen
Die mitgelieferten Anschlussrohre sind wahlweise nach
links oder rechts unten herausführbar. Bei Bedarf kön-
nen die Rohre gekürzt werden.
1. Die Rohre entsprechend am Winkel des Sicherheitsven-
tils und am Schlammabscheider montieren und mit
bauseitiger Verrohrung mit SolvisLea Eco bzw. Sol-
visMia verbinden.
22
1
2
Abb. 42: Anschlussrohre montieren
Heizpatrone
1
VSG
2
Anschlusskasten
3
2. Beim entsprechenden EPP-Seitenteil muss im unteren
Bereich, entlang der Markierung, an der Innenseite ein
Stück herausgeschnitten werden.
Abb. 43: Betreffendes EPP-Seitenteil beschneiden
