6.5.2 Verlegung Sensorkabelbaum
Der Sensorkabelbaum mit den drei Speichersensoren ist
bereits an der Netzplatine angeschlossen. Die Sensoren
müssen nun auf der linken Seite des Behälters in die ent-
sprechenden Speichersensorhülsen gesteckt werden.
Beim Einsetzen der Sensoren Wärmeleitpaste verwenden.
Die drei Sensorkabel sind streckenweise mit einem Spiral-
kabel zusammengebündelt.
Das Spiralkabel (1) verläuft von hinten ausgehend in der
seitlichen Nut der Isolierschale über dem Basisblech.

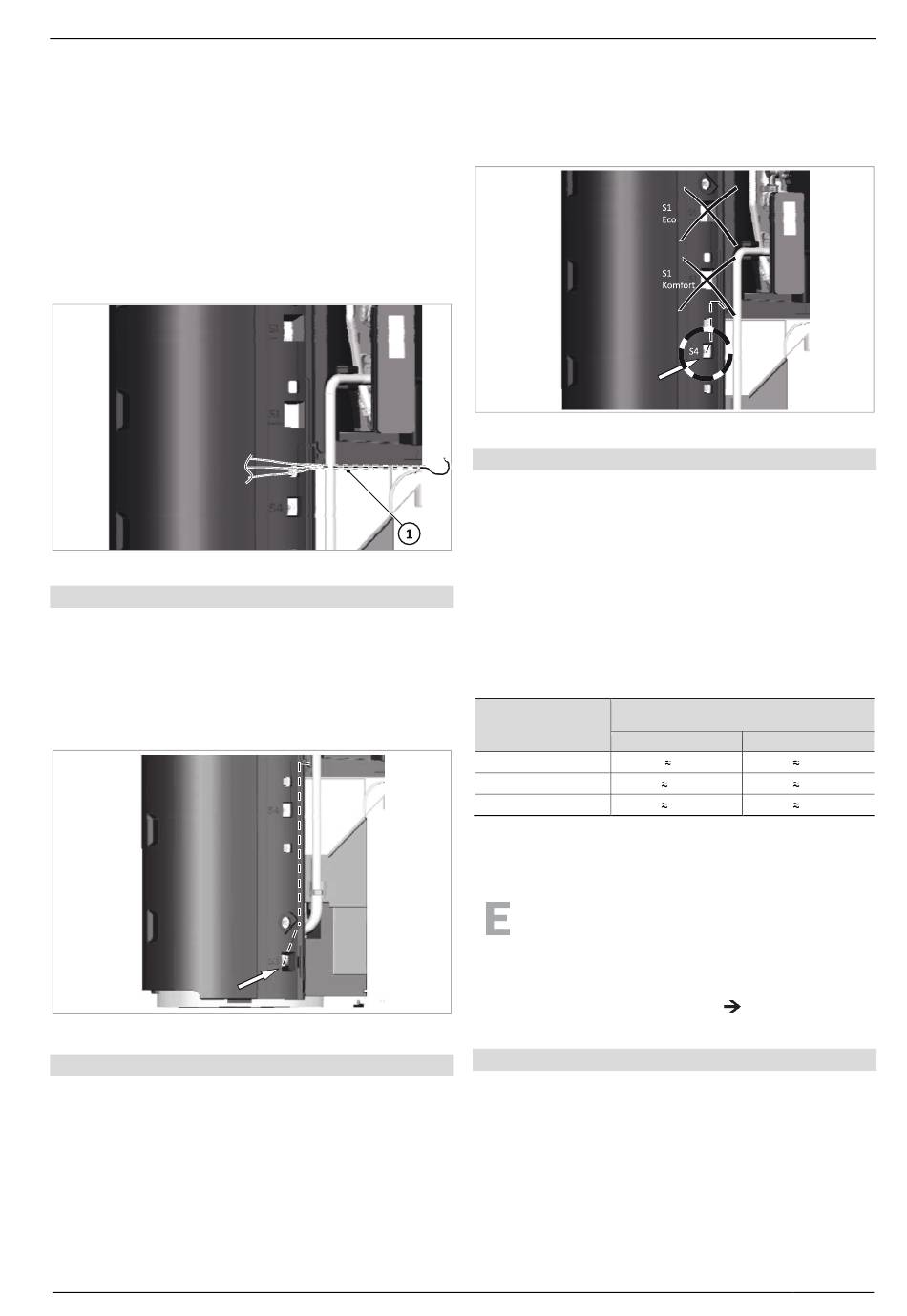

Abb. 19: Verlauf des Sensorkabelbaums
Sensor S3 „Speicherreferenz" montieren
1. Das Sensorkabel mit dem Aufdruck „S3" nehmen und
den Sensor S3 mit Wärmeleitpaste in die untere Sen-
sorhülse des Speichers (Einprägung „S3" auf Behäl-
terisolierung) stecken.
2. Das Sensorkabel von oben nach unten in die Nut der
hinteren Behälterisolierung drücken.
Abb. 20: Sensor S3 montieren
Sensor S4 „Heizungspuffer oben" montieren
1. Das Sensorkabel mit dem Aufdruck „S4" nehmen und
den Sensor S4 mit Wärmeleitpaste in die mittlere
SOLVIS · MAL-BEN-LI-SL-WP · Technische Änderungen vorbehalten · 30725-2n
Sensor-Tauchhülse des Speichers (Einprägung „S4" auf
Behälterisolierung) stecken.
2. Das Sensorkabel von oben nach unten in die Nut der
hinteren Behälterisolierung drücken.
Abb. 21: Sensor S4 montieren
Sensorposition für S1 „Speicher oben" auswählen
Zur Platzierung des S1-Sensors stehen zwei Positionen zur
Auswahl. Die Position entscheidet, wie viel Puffervolumen
im Speicher für die Warmwasserbereitung auf Solltempe-
ratur gehalten wird. Sie hat damit Einfluss auf das erreich-
bare Warmwasser-Zapfvolumen, d. h., die Menge an Trink-
wasser, die ohne Unterbrechung erwärmt werden kann.
Weitere Parameter sind hier die Brennerleistung und die
Zapfleistung. Die Position des S1-Sensors hat aber auf der
anderen Seite auch Auswirkungen auf die Wärmeverluste
und den Energiebedarf des Systems.
Anhaltswerte zur Auswahl der passenden Position
erreichbares Zapfvolumen in Liter für S1
Leistung Wärmeer-
zeuger in [kW]
Position Eco
10
18
30
Randbedingungen:
- Zapfvolumenstrom 15 l/min,
- TWK-/TWW-Temperatur: 10/50 °C,
- Zapfleistung: 37 kW,
- Speichertemperatur an S1: 65 °C.
Um die Anlage möglichst energiesparend zu betrei-
ben, empfehlen wir, die Position „S1 Eco" zu wäh-
len. Dies ist insbesondere bei Wärmepumpen not-
wendig, da hier sonst erhöhte Kosten entstehen
können. Die Position kann nachträglich ohne Prob-
leme geändert werden, siehe
der Bedienungsanleitung BAL-SBSX-3-I.
Sensor S1 an Position „S1 Eco" montieren
1. Das Sensorkabel mit dem Aufdruck „S1" nehmen und
den Sensor S1 mit Wärmeleitpaste in die oberste
6 Montage
an...
Position Komfort
85 150
110 200
200 350
Kap. „Wasser" in
