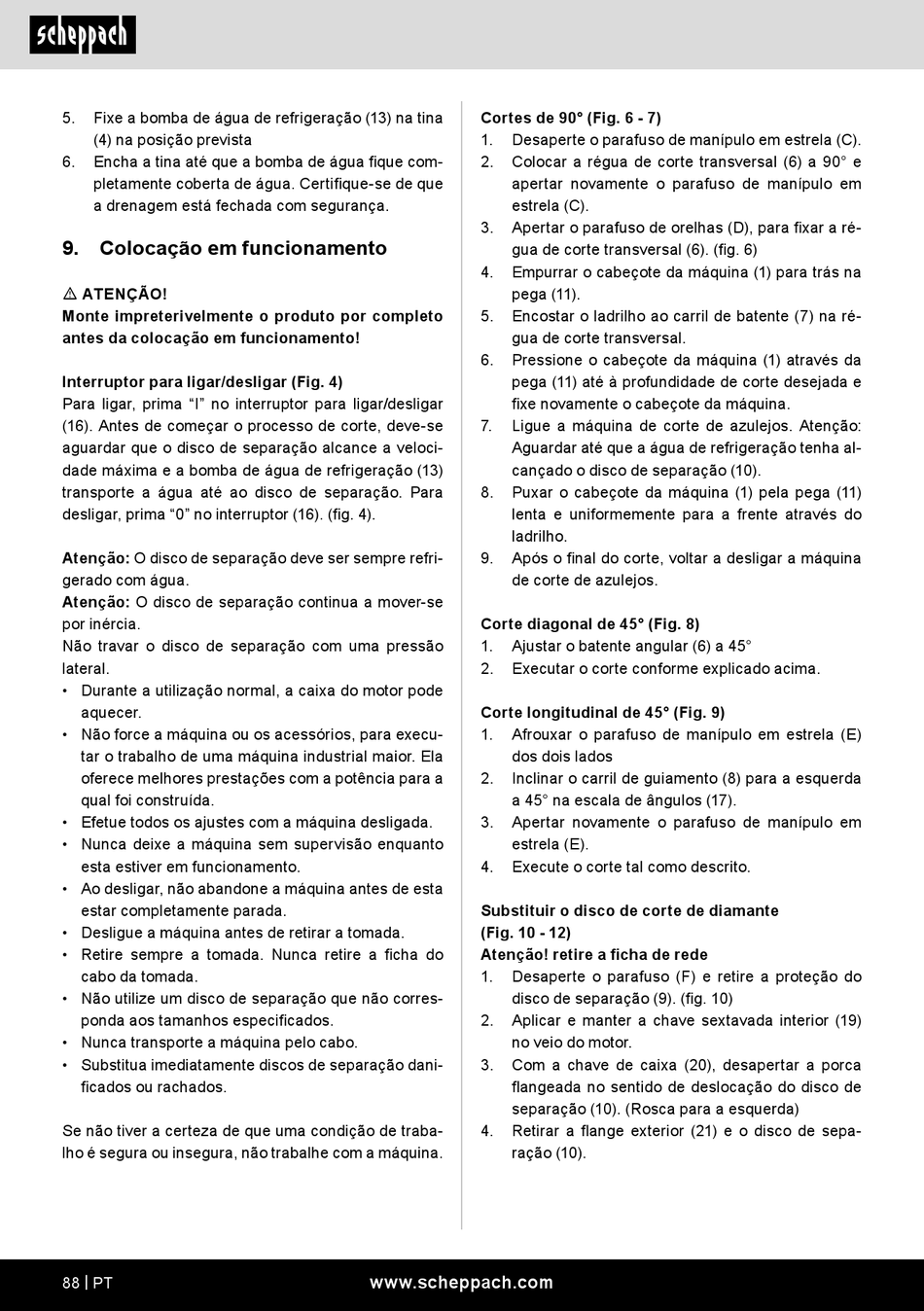

5. Fixe a bomba de água de refrigeração (13) na tina
(4) na posição prevista
6. Encha a tina até que a bomba de água fique com-
pletamente coberta de água. Certifique-se de que
a drenagem está fechada com segurança.
9. Colocação em funcionamento
m ATENÇÃO!
Monte impreterivelmente o produto por completo
antes da colocação em funcionamento!
Interruptor para ligar/desligar (Fig. 4)
Para ligar, prima "I" no interruptor para ligar/desligar
(16). Antes de começar o processo de corte, deve-se
aguardar que o disco de separação alcance a veloci-
dade máxima e a bomba de água de refrigeração (13)
transporte a água até ao disco de separação. Para
desligar, prima "0" no interruptor (16). (fig. 4).
Atenção: O disco de separação deve ser sempre refri-
gerado com água.
Atenção: O disco de separação continua a mover-se
por inércia.
Não travar o disco de separação com uma pressão
lateral.
• Durante a utilização normal, a caixa do motor pode
aquecer.
• Não force a máquina ou os acessórios, para execu-
tar o trabalho de uma máquina industrial maior. Ela
oferece melhores prestações com a potência para a
qual foi construída.
• Efetue todos os ajustes com a máquina desligada.
• Nunca deixe a máquina sem supervisão enquanto
esta estiver em funcionamento.
• Ao desligar, não abandone a máquina antes de esta
estar completamente parada.
• Desligue a máquina antes de retirar a tomada.
• Retire sempre a tomada. Nunca retire a ficha do
cabo da tomada.
• Não utilize um disco de separação que não corres-
ponda aos tamanhos especificados.
• Nunca transporte a máquina pelo cabo.
• Substitua imediatamente discos de separação dani-
ficados ou rachados.
Se não tiver a certeza de que uma condição de traba-
lho é segura ou insegura, não trabalhe com a máquina.
88 | PT
Cortes de 90° (Fig. 6 - 7)
1. Desaperte o parafuso de manípulo em estrela (C).
2. Colocar a régua de corte transversal (6) a 90° e
apertar novamente o parafuso de manípulo em
estrela (C).
3. Apertar o parafuso de orelhas (D), para fixar a ré-
gua de corte transversal (6). (fig. 6)
4. Empurrar o cabeçote da máquina (1) para trás na
pega (11).
5. Encostar o ladrilho ao carril de batente (7) na ré-
gua de corte transversal.
6. Pressione o cabeçote da máquina (1) através da
pega (11) até à profundidade de corte desejada e
fixe novamente o cabeçote da máquina.
7. Ligue a máquina de corte de azulejos. Atenção:
Aguardar até que a água de refrigeração tenha al-
cançado o disco de separação (10).
8. Puxar o cabeçote da máquina (1) pela pega (11)
lenta e uniformemente para a frente através do
ladrilho.
9. Após o final do corte, voltar a desligar a máquina
de corte de azulejos.
Corte diagonal de 45° (Fig. 8)
1. Ajustar o batente angular (6) a 45°
2. Executar o corte conforme explicado acima.
Corte longitudinal de 45° (Fig. 9)
1. Afrouxar o parafuso de manípulo em estrela (E)
dos dois lados
2. Inclinar o carril de guiamento (8) para a esquerda
a 45° na escala de ângulos (17).
3. Apertar novamente o parafuso de manípulo em
estrela (E).
4. Execute o corte tal como descrito.
Substituir o disco de corte de diamante
(Fig. 10 - 12)
Atenção! retire a ficha de rede
1. Desaperte o parafuso (F) e retire a proteção do
disco de separação (9). (fig. 10)
2. Aplicar e manter a chave sextavada interior (19)
no veio do motor.
3. Com a chave de caixa (20), desapertar a porca
flangeada no sentido de deslocação do disco de
separação (10). (Rosca para a esquerda)
4. Retirar a flange exterior (21) e o disco de sepa-
ração (10).
