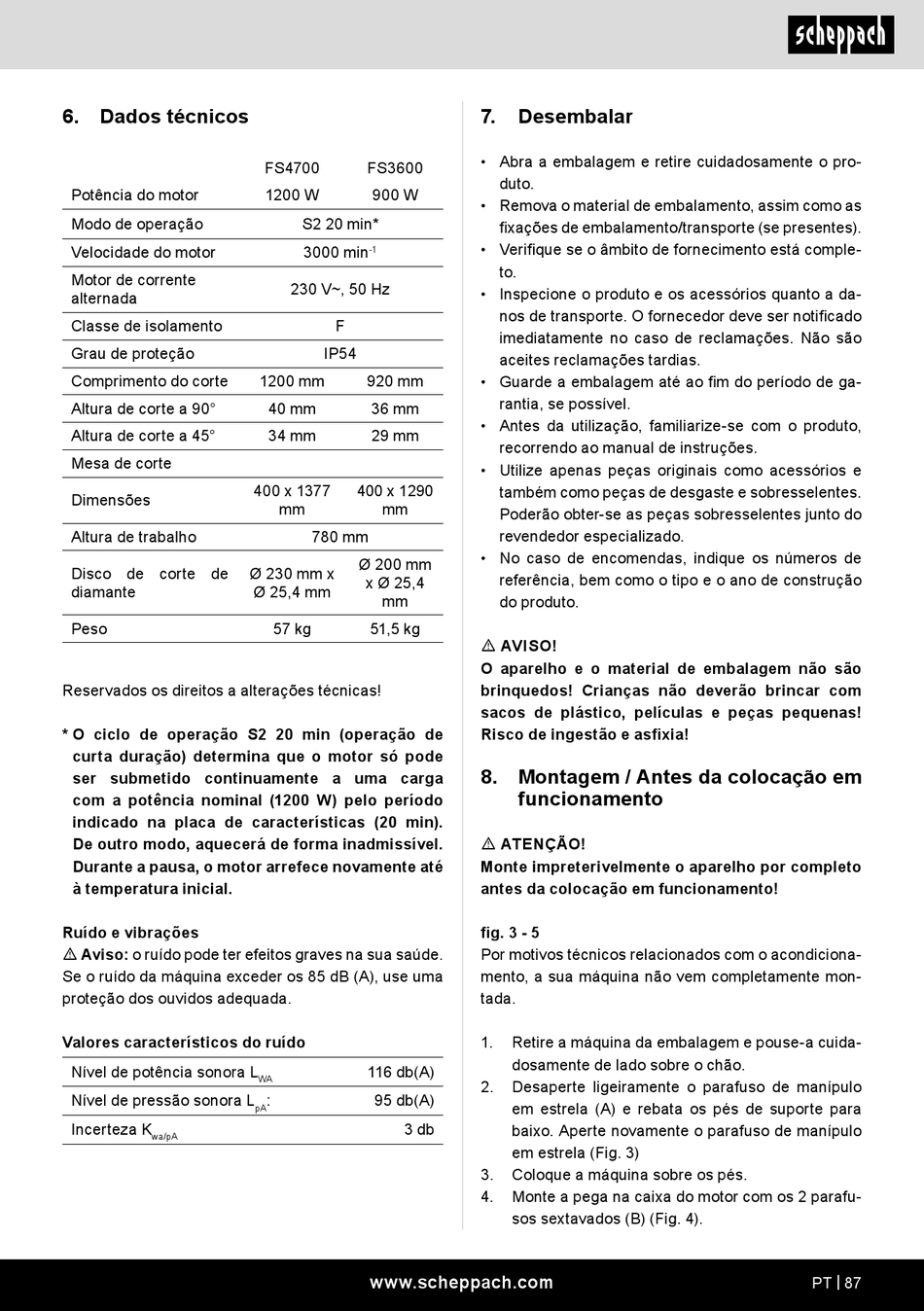

Scheppach FS3600 Original Bedienungsanleitung Seite 87

6. Dados técnicos
Potência do motor
Modo de operação
Velocidade do motor
Motor de corrente
alternada
Classe de isolamento
Grau de proteção
Comprimento do corte
Altura de corte a 90°
Altura de corte a 45°
Mesa de corte
Dimensões
Altura de trabalho
Disco de corte de
diamante
Peso
Reservados os direitos a alterações técnicas!
* O ciclo de operação S2 20 min (operação de
curta duração) determina que o motor só pode
ser submetido continuamente a uma carga
com a potência nominal (1200 W) pelo período
indicado na placa de características (20 min).
De outro modo, aquecerá de forma inadmissível.
Durante a pausa, o motor arrefece novamente até
à temperatura inicial.
Ruído e vibrações
m Aviso: o ruído pode ter efeitos graves na sua saúde.
Se o ruído da máquina exceder os 85 dB (A), use uma
proteção dos ouvidos adequada.
Valores característicos do ruído
Nível de potência sonora L
Nível de pressão sonora L
Incerteza K
wa/pA
FS4700 FS3600
1200 W 900 W
S2 20 min*
3000 min
-1
230 V~, 50 Hz
F
IP54
1200 mm 920 mm
40 mm 36 mm
34 mm 29 mm
400 x 1377 400 x 1290
mm mm
780 mm
Ø 200 mm
Ø 230 mm x
x Ø 25,4
Ø 25,4 mm
mm
57 kg 51,5 kg
116 db(A)
WA
: 95 db(A)
pA
3 db
www.scheppach.com
7. Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalamento, assim como as
fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está comple-
to.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Poderão obter-se as peças sobresselentes junto do
revendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O aparelho e o material de embalagem não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
8. Montagem / Antes da colocação em
funcionamento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
fig. 3 - 5
Por motivos técnicos relacionados com o acondiciona-
mento, a sua máquina não vem completamente mon-
tada.
1. Retire a máquina da embalagem e pouse-a cuida-
dosamente de lado sobre o chão.
2. Desaperte ligeiramente o parafuso de manípulo
em estrela (A) e rebata os pés de suporte para
baixo. Aperte novamente o parafuso de manípulo
em estrela (Fig. 3)
3. Coloque a máquina sobre os pés.
4. Monte a pega na caixa do motor com os 2 parafu-
sos sextavados (B) (Fig. 4).
