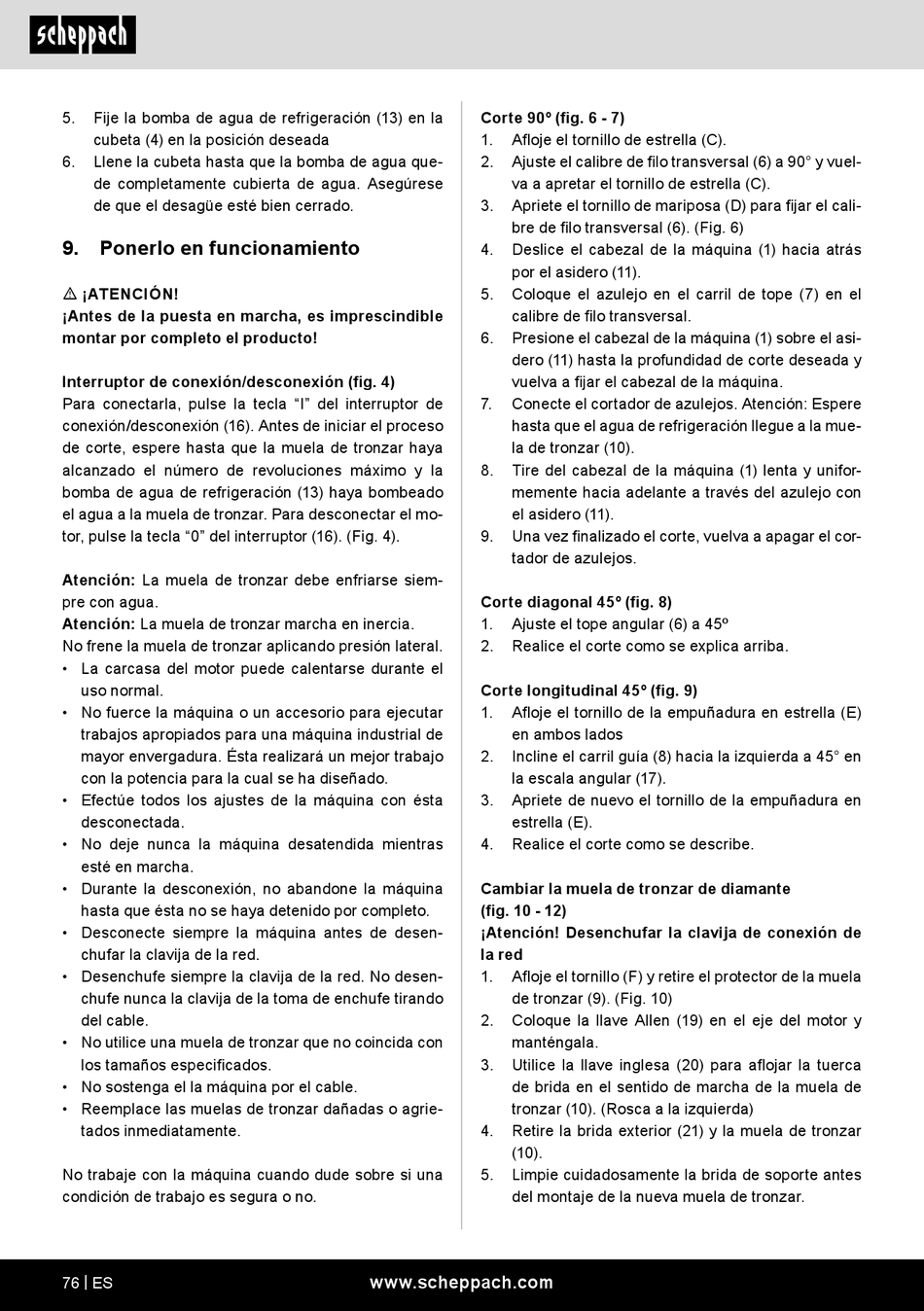

5. Fije la bomba de agua de refrigeración (13) en la
cubeta (4) en la posición deseada
6. Llene la cubeta hasta que la bomba de agua que-
de completamente cubierta de agua. Asegúrese
de que el desagüe esté bien cerrado.
9. Ponerlo en funcionamiento
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el producto!
Interruptor de conexión/desconexión (fig. 4)
Para conectarla, pulse la tecla "I" del interruptor de
conexión/desconexión (16). Antes de iniciar el proceso
de corte, espere hasta que la muela de tronzar haya
alcanzado el número de revoluciones máximo y la
bomba de agua de refrigeración (13) haya bombeado
el agua a la muela de tronzar. Para desconectar el mo-
tor, pulse la tecla "0" del interruptor (16). (Fig. 4).
Atención: La muela de tronzar debe enfriarse siem-
pre con agua.
Atención: La muela de tronzar marcha en inercia.
No frene la muela de tronzar aplicando presión lateral.
• La carcasa del motor puede calentarse durante el
uso normal.
• No fuerce la máquina o un accesorio para ejecutar
trabajos apropiados para una máquina industrial de
mayor envergadura. Ésta realizará un mejor trabajo
con la potencia para la cual se ha diseñado.
• Efectúe todos los ajustes de la máquina con ésta
desconectada.
• No deje nunca la máquina desatendida mientras
esté en marcha.
• Durante la desconexión, no abandone la máquina
hasta que ésta no se haya detenido por completo.
• Desconecte siempre la máquina antes de desen-
chufar la clavija de la red.
• Desenchufe siempre la clavija de la red. No desen-
chufe nunca la clavija de la toma de enchufe tirando
del cable.
• No utilice una muela de tronzar que no coincida con
los tamaños especificados.
• No sostenga el la máquina por el cable.
• Reemplace las muelas de tronzar dañadas o agrie-
tados inmediatamente.
No trabaje con la máquina cuando dude sobre si una
condición de trabajo es segura o no.
76 | ES
Corte 90º (fig. 6 - 7)
1. Afloje el tornillo de estrella (C).
2. Ajuste el calibre de filo transversal (6) a 90° y vuel-
va a apretar el tornillo de estrella (C).
3. Apriete el tornillo de mariposa (D) para fijar el cali-
bre de filo transversal (6). (Fig. 6)
4. Deslice el cabezal de la máquina (1) hacia atrás
por el asidero (11).
5. Coloque el azulejo en el carril de tope (7) en el
calibre de filo transversal.
6. Presione el cabezal de la máquina (1) sobre el asi-
dero (11) hasta la profundidad de corte deseada y
vuelva a fijar el cabezal de la máquina.
7. Conecte el cortador de azulejos. Atención: Espere
hasta que el agua de refrigeración llegue a la mue-
la de tronzar (10).
8. Tire del cabezal de la máquina (1) lenta y unifor-
memente hacia adelante a través del azulejo con
el asidero (11).
9. Una vez finalizado el corte, vuelva a apagar el cor-
tador de azulejos.
Corte diagonal 45º (fig. 8)
1. Ajuste el tope angular (6) a 45º
2. Realice el corte como se explica arriba.
Corte longitudinal 45º (fig. 9)
1. Afloje el tornillo de la empuñadura en estrella (E)
en ambos lados
2. Incline el carril guía (8) hacia la izquierda a 45° en
la escala angular (17).
3. Apriete de nuevo el tornillo de la empuñadura en
estrella (E).
4. Realice el corte como se describe.
Cambiar la muela de tronzar de diamante
(fig. 10 - 12)
¡Atención! Desenchufar la clavija de conexión de
la red
1. Afloje el tornillo (F) y retire el protector de la muela
de tronzar (9). (Fig. 10)
2. Coloque la llave Allen (19) en el eje del motor y
manténgala.
3. Utilice la llave inglesa (20) para aflojar la tuerca
de brida en el sentido de marcha de la muela de
tronzar (10). (Rosca a la izquierda)
4. Retire la brida exterior (21) y la muela de tronzar
(10).
5. Limpie cuidadosamente la brida de soporte antes
del montaje de la nueva muela de tronzar.
