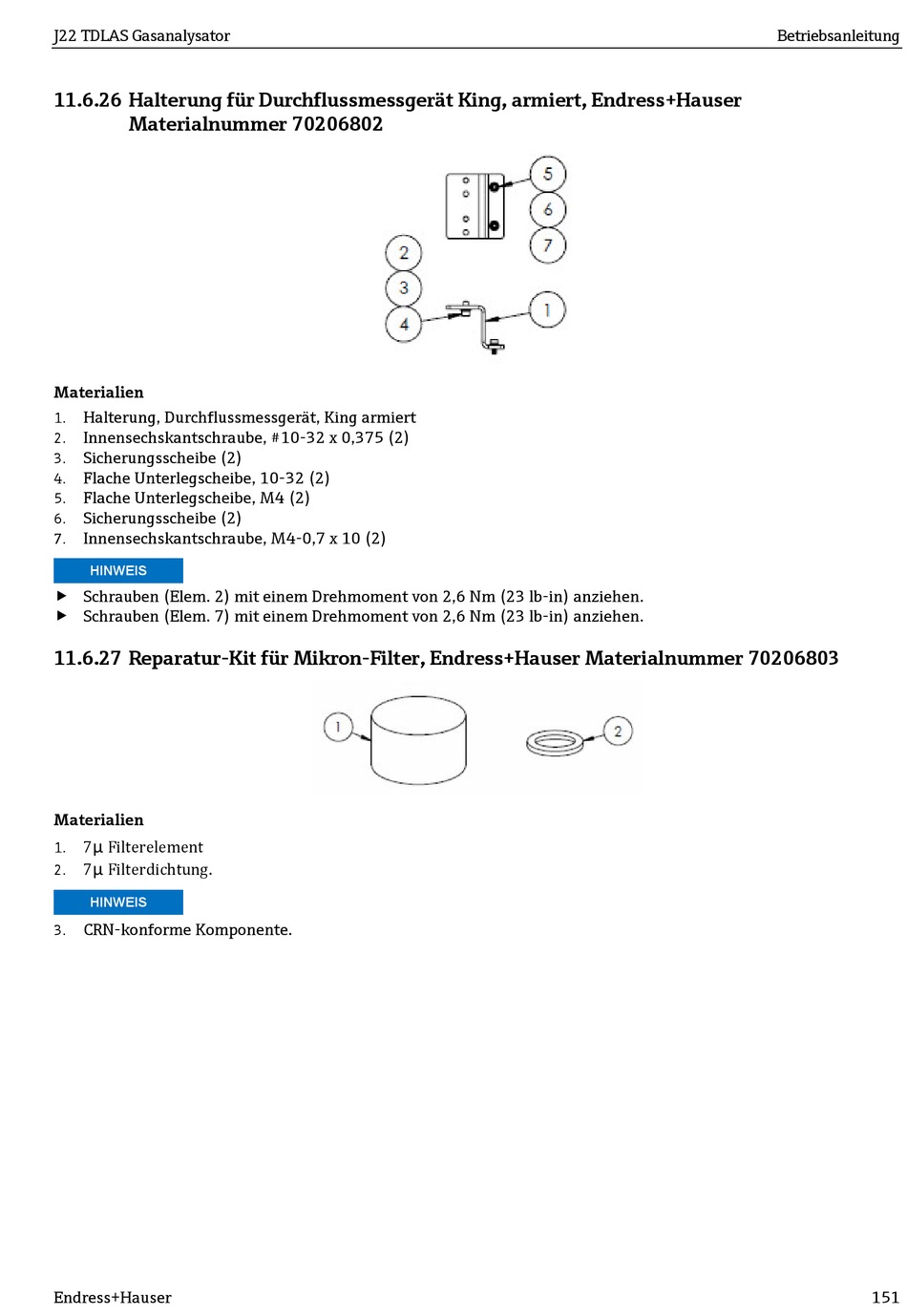

Endress+Hauser J22 TDLAS Betriebsanleitung Seite 151

J22 TDLAS Gasanalysator
11.6.26 Halterung für Durchflussmessgerät King, armiert, Endress+Hauser
Materialnummer 70206802
Materialien
Halterung, Durchflussmessgerät, King armiert
1.
Innensechskantschraube, #10-32 x 0,375 (2)
2.
Sicherungsscheibe (2)
3.
Flache Unterlegscheibe, 10-32 (2)
4.
Flache Unterlegscheibe, M4 (2)
5.
Sicherungsscheibe (2)
6.
Innensechskantschraube, M4-0,7 x 10 (2)
7.
HINWEIS
 Schrauben (Elem. 2) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 Schrauben (Elem. 7) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
11.6.27 Reparatur-Kit für Mikron-Filter, Endress+Hauser Materialnummer 70206803
7 Filterelement
Materialien
7 Filterdichtung.
μ
1.
μ
2.
HINWEIS
CRN-konforme Komponente.
3.
Endress+Hauser
Betriebsanleitung
151
