J22 TDLAS Gasanalysator

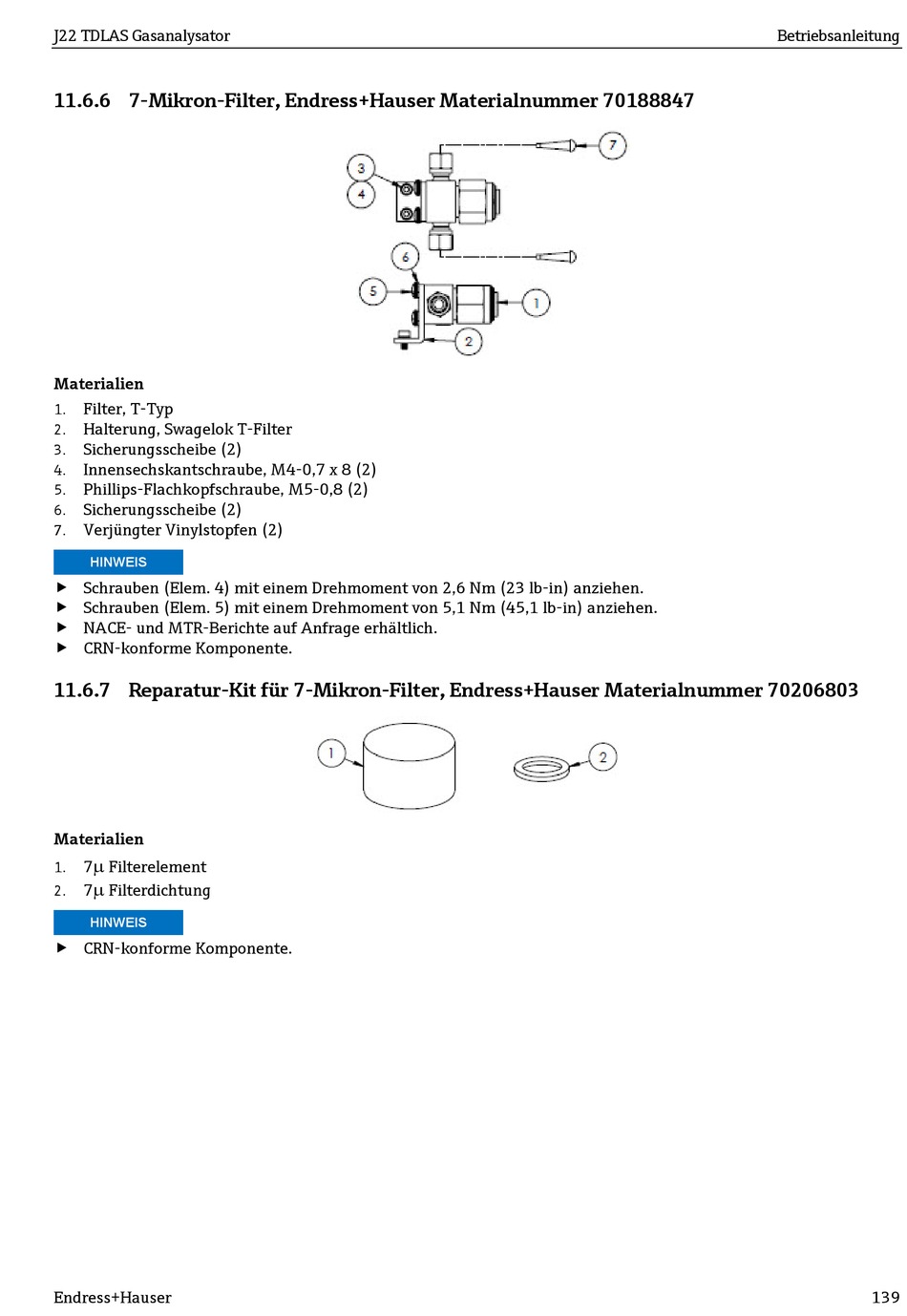

11.6.6 7-Mikron-Filter, Endress+Hauser Materialnummer 70188847
Materialien
Filter, T-Typ
1.
Halterung, Swagelok T-Filter
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 8 (2)
4.
Phillips-Flachkopfschraube, M5-0,8 (2)
5.
Sicherungsscheibe (2)
6.
Verjüngter Vinylstopfen (2)
7.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 Schrauben (Elem. 5) mit einem Drehmoment von 5,1 Nm (45,1 lb-in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.7 Reparatur-Kit für 7-Mikron-Filter, Endress+Hauser Materialnummer 70206803
Materialien
µ
7 Filterelement
1.
µ
7 Filterdichtung
2.
HINWEIS
 CRN-konforme Komponente.
