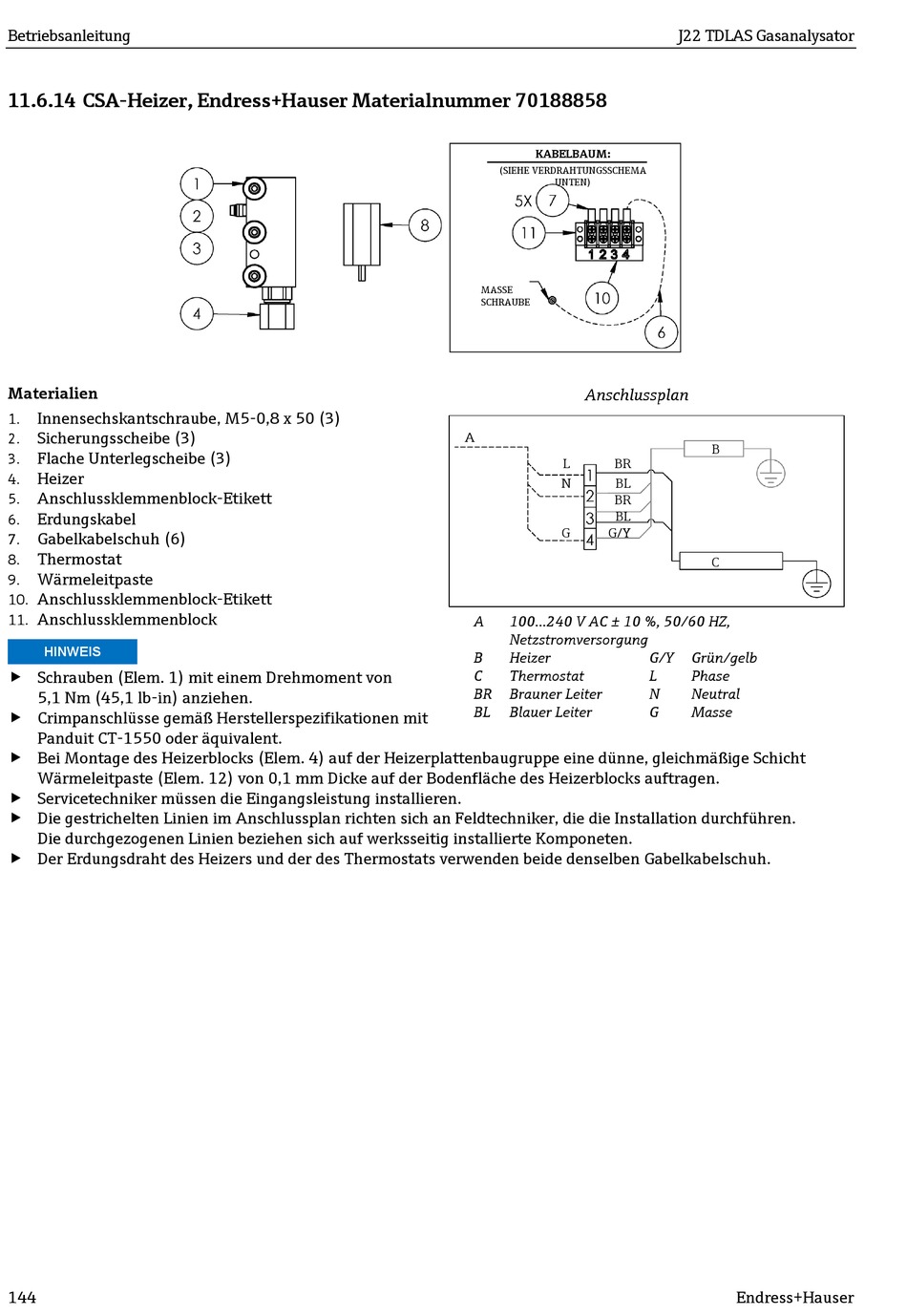

11.6.14 CSA-Heizer, Endress+Hauser Materialnummer 70188858
Materialien
Innensechskantschraube, M5-0,8 x 50 (3)
1.
Sicherungsscheibe (3)
2.
Flache Unterlegscheibe (3)
3.
Heizer
4.
Anschlussklemmenblock-Etikett
5.
Erdungskabel
6.
Gabelkabelschuh (6)
7.
Thermostat
8.
Wärmeleitpaste
9.
Anschlussklemmenblock-Etikett
10.
Anschlussklemmenblock
11.
HINWEIS
 Schrauben (Elem. 1) mit einem Drehmoment von
5,1 Nm (45,1 lb-in) anziehen.
 Crimpanschlüsse gemäß Herstellerspezifikationen mit
Panduit CT-1550 oder äquivalent.
 Bei Montage des Heizerblocks (Elem. 4) auf der Heizerplattenbaugruppe eine dünne, gleichmäßige Schicht
Wärmeleitpaste (Elem. 12) von 0,1 mm Dicke auf der Bodenfläche des Heizerblocks auftragen.
 Servicetechniker müssen die Eingangsleistung installieren.
 Die gestrichelten Linien im Anschlussplan richten sich an Feldtechniker, die die Installation durchführen.
Die durchgezogenen Linien beziehen sich auf werksseitig installierte Komponeten.
 Der Erdungsdraht des Heizers und der des Thermostats verwenden beide denselben Gabelkabelschuh.
144
KABELBAUM:
(SIEHE VERDRAHTUNGSSCHEMA
UNTEN)
MASSE
SCHRAUBE
Anschlussplan
A
L BR
N BL
BR
BL
G G/Y
A 100...240 V AC ± 10 %, 50/60 HZ,
Netzstromversorgung
B Heizer
C Thermostat
BR Brauner Leiter
BL Blauer Leiter
J22 TDLAS Gasanalysator
B
C
G/Y Grün/gelb
L Phase
N Neutral
G Masse
