EBERTH AK1-RB305 Bedienungsanleitung
Rundbiegemaschine
Verwandte Anleitungen für EBERTH AK1-RB305
Inhaltszusammenfassung für EBERTH AK1-RB305
- Seite 1 RUNDBIEGEMASCHINE AK1-RB305 BEDIENUNGSANLEITUNG AK1-RB610 AK1-RB1000 AK1-RB1300 EN FR IT ES NL PL SE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................3 Bestimmungsgemäße Verwendung ...................3 Restrisiken ............................4 Zeichenerklärung ........................4 Warnhinweise: ........................4 Symbole und Abbildungen: ....................4 Sicherheitshinweise ........................5 Nach der Lieferung ........................6 Gerätebeschreibung ........................7 Montage ............................8 Inbetriebnahme ...........................9 Reinigung und Wartung ......................13 Reinigung ..........................13 Entsorgung ..........................13 Teschnische Daten ........................ -
Seite 3: Lieferumfang
Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: 1x EBERTH AK1-RB305, AK1-RB610, AK1-RB1000 oder AK1-RB1300 Rundbiegema- schine 1x Bedienungsanleitung Bestimmungsgemäße Verwendung Die Rundbiegemaschine ist ausschließlich zum Runden von Trichtern, konischen Schalen und weiteren konischen Bauteilen aus Stahlblech. -
Seite 4: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Bedienungsanlei- tung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein • Verwenden Sie das Gerät entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. -
Seite 6: Nach Der Lieferung
• Tragen Sie im Umgang mit dem Gerät niemals Schmuck wie Ringe, Krawatten, Ketten oder Uhren etc. Lange Haare zusammenbinden oder Schutzhaube tragen. • Tragen Sie geeignete Schutzkleidung und entsprechende Schutzhandschuhe sowie rutschfestes Schuhwerk. • Sichern Sie das Gerät gegen Herunterfallen von Tischen oder Arbeitsplatten. •... -
Seite 7: Gerätebeschreibung

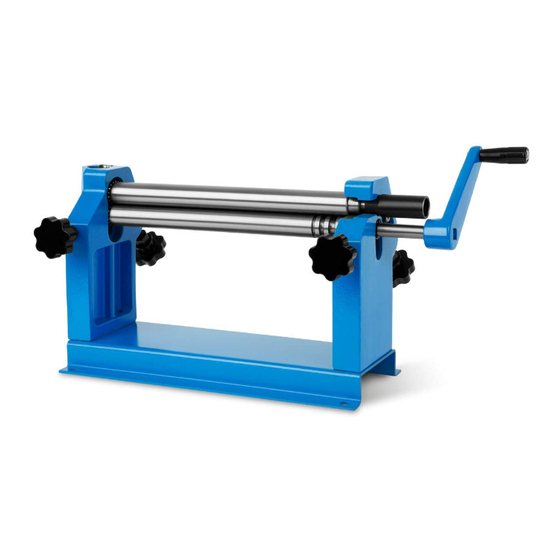

Gerätebeschreibung Abb. 1 Legende Abbildung 1 1. Linker Sockel 2. Einstellschraube (M12) 3. Obere Walze 4. Leitwalze 5. Ausziehhülse für Oberwalze 6. Handkurbel 7. Einstellschraube konisch (M12) 8. Rechter Sockel 9. Untere Walze 10. Bodenplatte V. 1.1... -
Seite 8: Montage
Montage Maschine befestigen: • Stellen Sie sicher, dass die Maschine auf einer ebenen Fläche mit geeigneter Be- leuchtung installiert wird. • Stellen Sie sicher, dass genügend Platz für die Drehung der Handkurbel vorhanden ist. • Nutzen Sie die vier Befestigungslöcher in der Bodenplatte der Maschine, um diese sicher zu montieren. -
Seite 9: Inbetriebnahme
Inbetriebnahme Vor der ersten Inbetriebnahme der Rundbiegemaschine unbedingt die Ketten und Walzen schmieren! Die oberen Gliedmaßen müssen beim Einzug und bei der Bearbeitung des Werkstücks von der Maschine ferngehalten werden. Quetschgefahr! Einstellen der Blechstärke • Das Einstellen der Blechstärke erfolgt über die beiden Einstellschrauben (7). •... - Seite 10 Biegevorgang • Führen Sie die Blechkante zwischen die untere Walze und die obere Walze ein. • Drehen Sie an der Handkurbel, um das Blech zu formen. • Um kleinere Biegeradien herzustellen, ist es sinnvoller, das Blech in meh- reren Schritten zu formen und sich langsam dem Endmaß...
- Seite 11 Letzter Durchlauf Bis zum gewünschten Druchmesser Walzen. Abb.10 Abb. 9 Konisch Biegen • Das konische Biegen ist schwieriger als das normale Biegen von Zylindern. • Die Kapazität der Maschine muss auf 30%-50 % gegenüber dem Biegen von Zylin- dern reduziert werden. •...
- Seite 12 Abb. 13 Abb. 14 Normales Biegen nach dem Konisch Biegen: Nach dem Konisch Biegen müssen die Wal- zen wiederin Parallelstellung gebracht werden. Entnehmen der Werkstücke • Um eine einfache Entnahme des ferti- gen Werkstückes zu gewährleisten, ist die obere Walze herausnehmbar. •...
-
Seite 13: Reinigung Und Wartung
Reinigung und Wartung Um einen dauerhaften und ordnungsgemäßen Betrieb gewährleisten zu können, ist eine regelmäßige Reinigung und Wartung des Geräts notwendig. Im Falle eines Defekts ver- suchen Sie keinesfalls, das Gerät selbstständig zu reparieren, sondern wenden Sie sich an einen Fachbetrieb oder Ihren Händler. Die oberen Gliedmaßen müssen beim Einzug und bei der Bearbeitung des Werkstücks von der Maschine ferngehalten werden. -
Seite 14: Teschnische Daten
Teschnische Daten Modell AK1-RB305 Stahlwalzen, Aufbau aus Gusseisen und Material Stahlfuß Gewicht ca. 14 kg Walzendurchmesser 25,4 mm Abmessungen 510 x 220 x 235 mm Maximale Materialbreite 305 mm Maximale Materialstärke Stahl 0,75 mm Maximale Materialstärke Aluminium 1,4 mm Größen der Drahteinlagerillen... -
Seite 15: Fehlersuche
Das zu biegende Material biegt nicht die Materialien falsch sein. prüfen. wie im Katalog angegeben. Die Mechanik ist fehlerhaft. Den Händler kontaktieren. Ersatzteile Beliebte Ersatzteile finden Sie auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=AK1-RB305 https://www.rocket-tools.de/Ersatzteile/?mpn=AK1-RB610 https://www.rocket-tools.de/Ersatzteile/?mpn=AK1-RB1000 https://www.rocket-tools.de/Ersatzteile/?mpn=AK1-RB1300 V. 1.1... -
Seite 16: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Telefon: 030692061870 Email: service@rocket-tools.de Website: www.rocket-tools.de Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. -
Seite 17: Notizen
Notizen V. 1.1... - Seite 18 ROUND BENDING MACHINE AK1-RB305 OPERATING INSTRUCTIONS AK1-RB610 AK1-RB1000 AK1-RB1300 FR IT ES NL PL SE...
-
