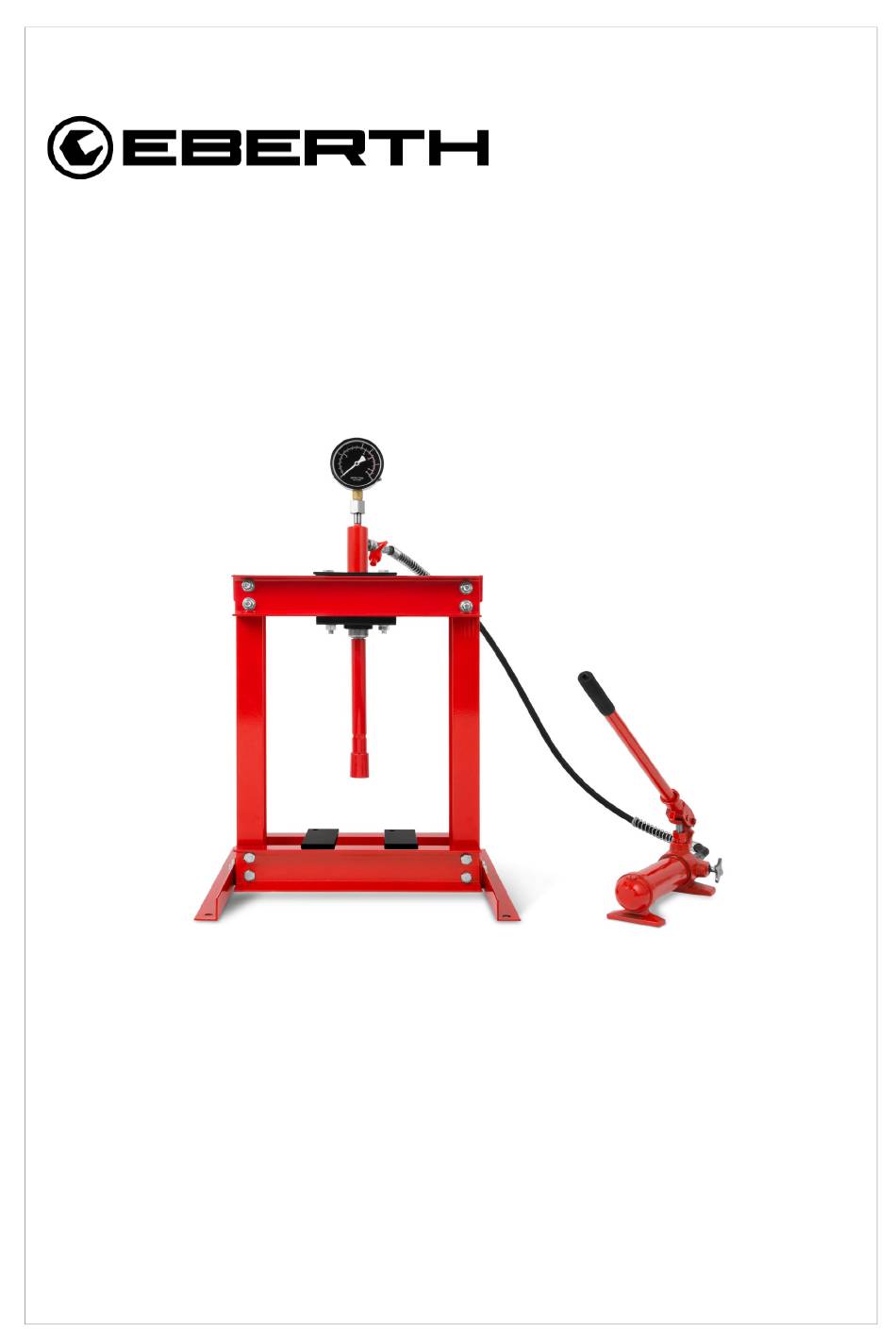

- Seite 1 WERKSTATTPRESSE BEDIENUNGSANLEITUNG SC3-WMP6 EN FR IT ES NL PL SE V 1.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang............................3 Bestimmungsgemäße Verwendung......................4 Vorhersehbare Fehlanwendung ......................4 Zeichenerklärung..........................5 Symbole und Abbildungen: ......................5 Sicherheits- hinweise..........................6 Allgemein ............................6 Arbeitsplatz............................7 Restrisiken.............................8 Nach der Lieferung..........................8 Gerätebeschreibung..........................9 Vor der Inbetriebnahme ........................10 Montage............................10 Inbetriebnahme ..........................12 Ein Werkstück pressen........................12 Reinigung, Pflege und Wartung ......................13 Reinigung ............................13 Pflege.............................13 Wartung Entlüftung des Hydrauliksystems ...................14 Wartung Öl nachfüllen ........................14 Wartung Ölwechsel ........................15... -
Seite 3: Lieferumfang
Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung ebenfalls aus Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH SC3-WPM6 Werkstattpresse • 1x Bedienungsanleitung V 1.0... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungsgemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Verwenden Sie das Gerät ausschließlich für das Ein- und Auspressen von Kugellagern, Lagerbuchsen, Bolzen und für Biege- und Richtarbeiten im Werkstattbereich. -
Seite 5: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise: Dieses Zeichen macht auf unmittelbar drohende Gefahr aufmerksam, die zu schweren Körperverletzungen oder zum Tod führt. Dieses Zeichen kennzeichnet gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können. -
Seite 6: Sicherheits- Hinweise
Sicherheits- hinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge!. Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein Die Bedienungsanleitung ist ständig am Arbeitsplatz aufzubewahren. •... -
Seite 7: Arbeitsplatz
Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit • des Hydrauliksystems. Prüfen Sie vor jeder Inbetriebnahme den festen Sitz aller Schraubverbindungen. • Lassen Sie Ihr Gerät, insbesondere die Hydraulik, nur von qualifiziertem Fachpersonal • ausschließlich mit Original-Ersatzteilen reparieren. Mit dieser Maßnahme wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. -
Seite 8: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann aufgrund durch Verwendungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, Bestimmungsgemäße Verwendung alle Bedienungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. Restrisiken manifestieren sich durch: Kippen des Geräts und damit verbundener Verletzungsgefahr. -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Abb. 1 Abbildung 1 zeigt das Gerät mit seinen Funktions- und Bedienelementen. • Die Darstellung kann vom Originalprodukt abweichen. • Legende Abbildung 1 1. Standfüße 2. Untere Träger (Vorder- und Hinter- teil) 3. Aufschlagdorn 4. Obere Träger (Vorder- und Hinter- teil) 5. -
Seite 10: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Montage Prüfen Sie nach dem Öffnen der Verpackung, dass alle Bauteile vollständig sind. Prüfen Sie • vor der Montage alle Bauteile auf Beschädigungen. Sollten Bauteile fehlen oder defekt sein, nehmen Sie sofort mit unserem Kundendienst • Kontakt auf. Sorgen Sie für ausreichend Platz und gute Sichtverhältnisse. - Seite 11 Abb. 2 Legen Sie die seitlichen Träger (12) der Presse vorsichtig auf eine Unterlage auf den Boden. • Der obere Träger (4) besteht aus einem vorderen und hinteren Teil. Verschrauben Sie zuerst • den oberen Träger mit den seitlichen Trägern (12). Die Profile werden links und rechts mit jeweils 4x (A) Schrauben, Unterlegscheiben, Federscheiben und Muttern montiert.
-
Seite 12: Inbetriebnahme
Kippgefahr! Unzureichende Standfestigkeit oder falsche Positionierung des Geräts kann zum Umstürzen führen. Schwere Verletzungen drohen! Inbetriebnahme Material- und Geräteschaden droht! Während der Bedienung kann Luft in das Hydrauliksystem gelangen. Schrauben Sie das Manometer von der Ramme ab. Öffnen die Druckentlastungsschraube und pumpen vorsichtig mehrmals. Schrauben Sie im Anschluss das Manometer auf die Ramme. -
Seite 13: Reinigung, Pflege Und Wartung
Quetschgefahr! Werkstück in geeigneter Vorrichtung führen! Führen Sie Wellen in Prismen! Drehen Sie das Druckentlastungsschraube im Uhrzeigersinn fest zu. • Pumpen Sie den Griff, bis sich die der Aufschlagdorn dem Werkstück nähert. • Betätigen Sie den Pumpenhebel, um Last auf das Werkstück zu übertragen. •... -
Seite 14: Wartung Entlüftung Des Hydrauliksystems
Wartung Entlüftung des Hydrauliksystems Falls der Hub des Geräts stark nachlässt, entlüften Sie das Hydrauliksystem. Um Luft abzulassen, schrauben Sie das Manometer vom Hydraulikzylinder ab. Öffnen Sie das Ablassventil an der Hydraulikpumpe gegen den Uhrzeigersinn und pumpen vorsichtig mehrmals. Schrauben Sie im Anschluss das Manometer auf den Hydraulikzylinder. Um Druck aufzubauen drehen Sie das Ablassventil im Uhrzeigersinn und gegen den Uhrzeigersinn um den Druck abzubauen. -
Seite 15: Wartung Ölwechsel
Entfernen Sie die Ölverschlussschraube. • Füllen Sie bei Bedarf hochwertiges Hydrauliköl nach. • Füllen Sie das Öl bis zur Öffnung mit einem Trichter nach. • Schrauben Sie die Ölverschlussschraube fest. • Niemals Motoröl verwenden. Immer hochwertiges Hydrauliköl auffüllen. Wartung Ölwechsel Entfernen Sie die Ölverschlussschraube. -
Seite 16: Fehlersuche
Fehlersuche Tabelle 1 Fehler Mögliche Ursache Lösung Pumpe lässt sich 1. Das hydraulische System 1. Langanhaltendes bedienen, aber wurde zuvor geöffnet - Öl ist Pumpen. Presseinheit bewegt sich nicht im System verteilt. 2. Überprüfen Sie, ob nicht 2. Kein Öl vorhanden. genug Öl vorhanden ist. -
Seite 17: Technische Daten
Technische Daten MODELL SC3-WPM6 Nettogewicht 31 kg Abmessungen (LxBxH) 400 x 450 x 860 mm Arbeitsdruck/ Presskraft Arbeitsbreite 350 mm Arbeitshöhe 355 mm 270 mm Entsorgung Entsorgen Sie Ihr altes Gerät am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen. Für die Entsorgung des Gerätes, beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften. -
Seite 18: Gewährleistung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 19: Eg- Konformitätserklärung
EG- Konformitätserklärung Hiermit erklären wir, Rocket Tools GmbH Kurfürstendamm 170 10707 Berlin, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. -
Seite 20: Notizen
Notizen V 1.0... - Seite 21 WORKSHOP PRESS INSTRUCTION MANUAL SC3-WMP6 FR IT ES NL PL SE V 1.0...
-
