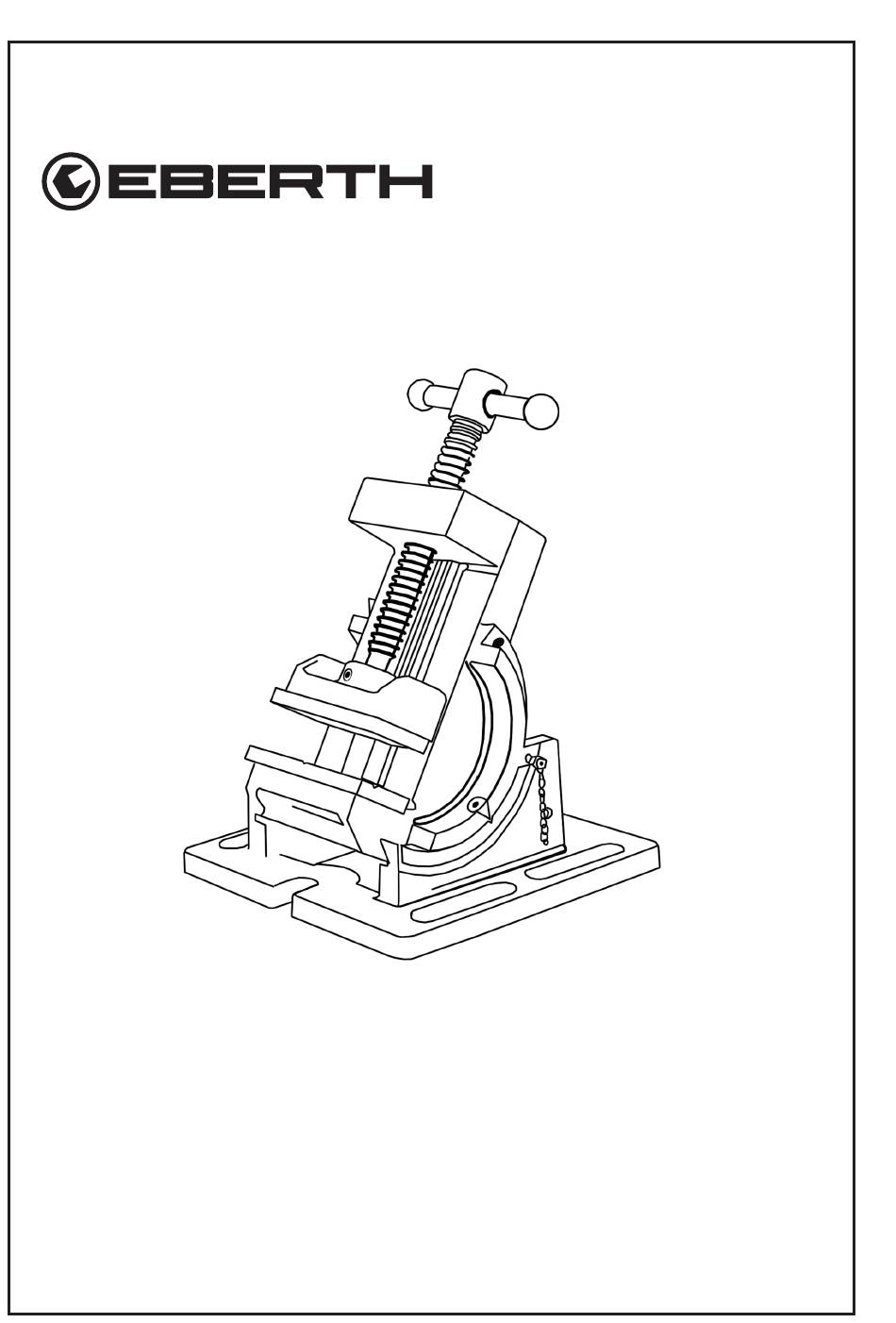

- Seite 1 MASCHINENSCHRAUBSTOCK AK1-90A BETRIEBSANLEITUNG AK1-100A EN FR IT ES NL PL SE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents .........................2 Scope of delivery ........................3 Intended use ..........................4 Predictable misuse ........................4 Explanation of symbols ......................5 Warnings: ..........................5 Symbols and illustrations ......................5 General safety instructions ......................6 In general ..........................6 Workplace ..........................8 Residual risks ..........................9 After delivery ..........................9 Device description ........................10 Assembly ........................... -
Seite 3: Lieferumfang
Lesen Sie immer die Gebrauchsanweisung. Der Bediener muss die Betriebsanleitung lesen und verstehen, um eine sichere Handhabung zu gewährleisten. Auch Bediener, die bereits Erfahrung mit dem Gerät haben, müssen die Betriebsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere durch unsachgemäßen Gebrauch gefährden. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entspre- chend den Angaben in der Betriebsanleitung gewährleistet. Jede über den bestimmungs- gemäßen Gebrauch hinausgehende Verwendung des Geräts gilt als nicht bestimmungs- gemäß. Das Gerät darf nur zum sicheren Festhalten von Materialien für Schneide-, Formgebungs- oder Montagearbeiten verwendet werden und darf für keinen anderen Zweck eingesetzt werden. -
Seite 5: Zeichenerklärung
Zeichenerklärung Wichtige sicherheitsrelevante und technische Informationen sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Befolgen Sie die Anweisungen, um Personen- und Sachschäden zu vermeiden. Warnungen: Dieses Symbol weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und befolgen Sie die Anweisungen! Neben den Hinweisen in dieser Betriebsanleitung müssen die allgemeinen Sicherheits-, Hygiene- und Unfallverhütungsvorschriften des Gesetzgebers beachtet werden. Im Allgemeinen • Das Handbuch muss immer am Arbeitsplatz aufbewahrt werden. •... - Seite 7 von persönlicher Schutzausrüstung, wie z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Gehörschutz und Schutzbrille, je nach Art und Verwendung des Geräts, verringert das Risiko von Verletzungen und dauerhaften Schäden. • Steigen Sie niemals auf das Gerät! Gefahr des Umkippens. • Achten Sie darauf, dass sich andere Personen, auch Tiere, in einem sicheren Abstand zum Arbeitsbereich aufhalten.
- Seite 8 Arbeitsplatz • Stellen Sie das Gerät auf einen ebenen, rutschfesten Boden. Das Gerät darf nicht wackeln. Räumen Sie den Arbeitsbereich. • Halten Sie Ihren Arbeitsbereich sauber. Räumen Sie den Arbeitsplatz von Hindernissen frei. Sorgen Sie dafür, dass der Arbeitsplatz ausreichend beleuchtet ist. Unordentliche und schlecht beleuchtete Arbeitsplätze erhöhen das Verletzungsrisiko.
-
Seite 9: Restrisiken
Restrisiken Auch wenn alle einschlägigen Sicherheitsvorschriften beachtet werden und der Verwendungszweck vom Hersteller angegeben ist, können durch den Verwendungszweck konstruktionsbedingte Risiken bestehen. Risiken können minimiert werden, wenn die Sicherheitshinweise, die bestimmungsgemäße Verwendung und alle in der Betriebsanleitung beschriebenen Hinweise beachtet werden. Restrisiken manifestieren sich durch: •... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Schraubstock-Griff Basis-Verriegelungshebel Kiefer Montage Basis Bestandteile des Schraubstocks Abb. 1 Beschreibung des Produkts V. 1.1... - Seite 11 Montage • Sorgen Sie für ausreichend Platz und gute Sichtverhältnisse. • Wenn das Gerät unter Druck steht, darf es nicht bewegt oder verschoben werden. • Verwenden Sie die Beschreibung des Geräts als visuelle Hilfe für die Installation. Gefahr des Quetschens der Hand unter dem Schraubstock. Montage des Schraubstocks •...
- Seite 12 Inbetriebnahme Wählen Sie das Werkstück immer entsprechend der Größe des Schraubstocks aus. • Lösen Sie den Verriegelungshebel des Sockels, damit der Sockel in die gewünschte Position gekippt werden kann. Ziehen Sie die Sockelgriffe vor der Benutzung fest. • Drehen Sie den Griff des Schraubstocks gegen den Uhrzeigersinn, um die Backen des Schraubstocks zu öffnen.
-
Seite 13: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Reinigung • Reinigen Sie regelmäßig alle Teile des Geräts gründlich mit einem feuchten Tuch. Pflege • Halten Sie die beweglichen Teile geschmiert. Wischen Sie überschüssiges Schmiermit- tel von den Backen und allen Griffen ab. • Halten Sie die Backen sauber. •... -
Seite 14: Technische Daten
Technische Daten Tabelle 2 MODELL AK1-90A Backenbreite 80 mm Offener Bereich 80 mm Arbeitstiefe der Backe 35 mm Gesamtabmessungen (L x B x H) 160 x 130 x 120 mm Gewicht 5.25 kg Tabelle 3 MODELL AK1-100A Backenbreite 105 mm... - Seite 15 Garantie Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. Vertes räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein.
