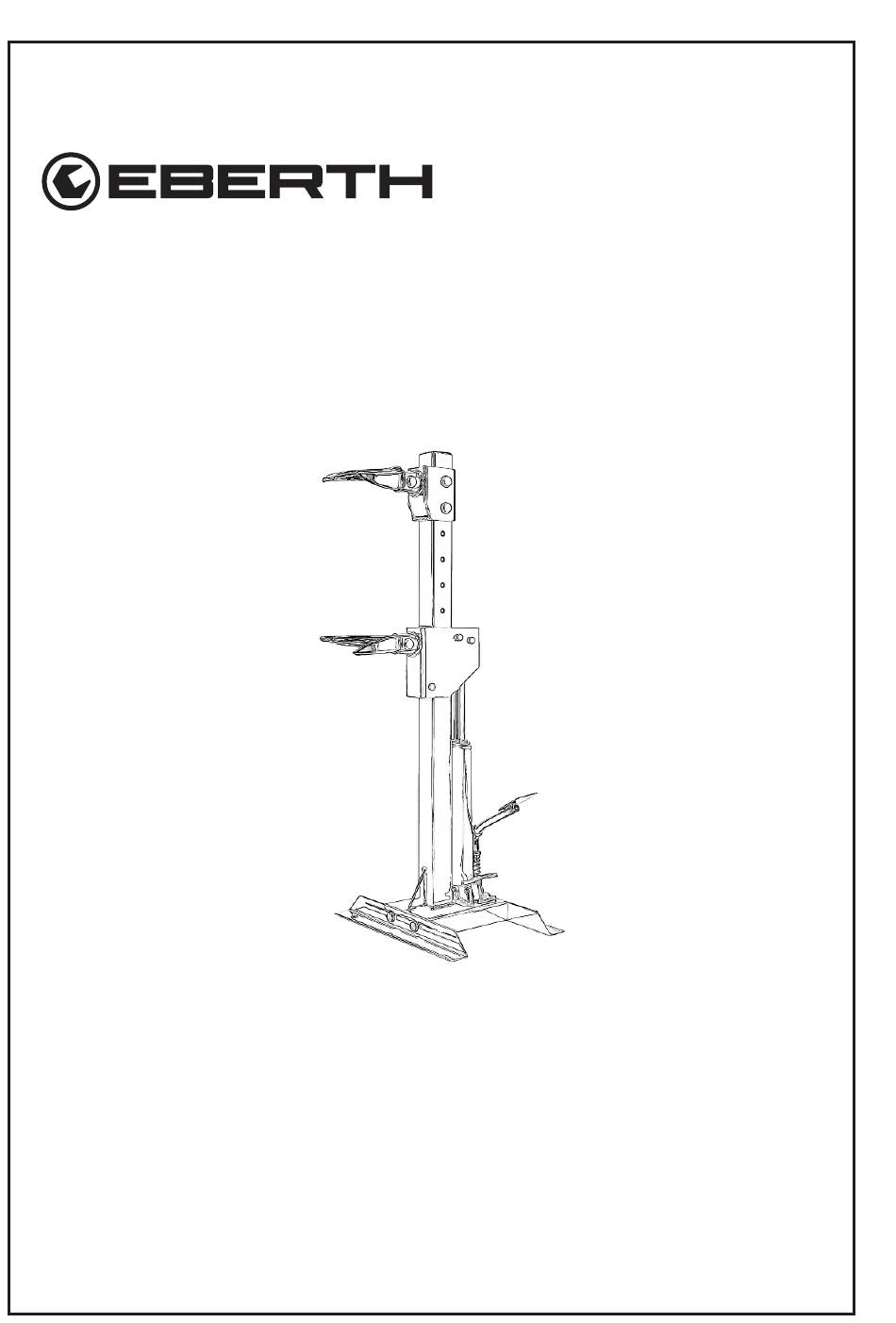

- Seite 1 HYDRAULISCHER FEDERSPANNER SC3-FS1000 BEDIENUNGSANLEITUNG EN FR IT ES NL PL SE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................3 Bestimmungsgemäße Verwendung ...................4 Restrisiken ............................4 Zeichenerklärung ........................5 Warnhinweise: ........................5 Symbole und Abbildungen: ....................5 Sicherheitshinweise ........................6 Nach der Lieferung ........................7 Gerätebeschreibung ........................8 Montage ............................9 Inbetriebnahme ......................... 1 1 Wartung ............................. 12 Technische Daten ........................13 Ersatzteile ..........................13 Entsorgung .......................... -
Seite 3: Lieferumfang
Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung ebenfalls aus. Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH SC3-FS1000 Federspanner 1000 kg • 1x Bedienungsanleitung V. 1.1... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der EBERTH SC3-FS1000 ist ein hydraulisch betriebener Federspanner, der zum sicheren Spannen und Bearbeiten von fast allen gängigen Fahrzeugfedern vorgesehen ist. Das Gerät ist ideal für den Einsatz in kleineren Werkstätten oder durch Hobby-Mechaniker geeignet. Der Federspanner darf ausschließlich für das Spannen von Feder- oder Stoßdämpfer- beinen im PKW-Bereich sowie bei leichten Transportfahrzeugen verwendet werden. -
Seite 5: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden Warnhinweise: Dieses Zeichen kennzeichnet gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunk- tionen und Zerstörung des Gerätes zur Folge haben können. Warnung vor allgemeiner Gefahr. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Ge- setzgebers berücksichtigt werden Allgemein • Verwenden Sie das Gerät entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. -
Seite 7: Nach Der Lieferung
• Tragen Sie geeignete Schutzkleidung und entsprechende Schutzhandschuhe sowie rutschfestes Schuhwerk. • Sichern Sie das Gerät gegen Herunterfallen von Tischen oder Arbeitsplatten. • Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät ver- ursachen und zu Personenschäden führen. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Abb. 1 V. 1.1... -
Seite 9: Montage
Legende Abbildung 1 1. Schlitten oben 2. Federaufnahme 3. Arbeitstisch 4. Hydraulikzylinder 5. Fußpedal - Pumpen 6. Fußpedal - Ablassen 7. Grundplatte mit Hauptträger 8. Standfüße Montage • Verwenden Sie die Abbildung 2 als visuelle Unterstützung während der Montage. • Legen Sie die Grundplatte mit Hauptgestell der Presse vorsichtig auf eine stabile Unterlage auf den Boden. - Seite 10 2x A 2x B 1x C 1x D 4x F Abb. 2 V. 1.1...
- Seite 11 Abb. Nr. Bezeichnung Anzahl Abbildung Schraube Unterlegscheibe Federring Mutter Schraube Unterlegscheibe Federring Mutter Schraube Schraube Schraube Unterlegscheibe Federring Mutter V. 1.1...
-
Seite 12: Inbetriebnahme
Inbetriebnahme • Vorbereitung des Hubzylinders: Drücken Sie das Fußpedal zum Ablassen vollständig durch, um den Hubzylinder voll- ständig abzusenken. Halten Sie das Fußpedal weiterhin durchgedrückt und betätigen Sie das Fußpedal zum Pumpen 8–9 Mal. • Reinigung der Feder: Entfetten und reinigen Sie die Feder gründlich. Verwenden Sie niemals eine schmutzi- ge oder verunreinigte Feder, um Gefahren zu vermeiden. -
Seite 13: Wartung
Wartung • Auffüllen des Hydrauliköls: Lassen Sie den Hubzylinder vollständig einfahren. Entfernen Sie den Öleinfüllstopfen an der Seite des Hydraulikzylinders. Füllen Sie Hydrauliköl ein, bis der Ölstand die untere Ebene des Einfülllochs erreicht. • Prüfen und Befüllen des Systems: Üben Sie Druck auf die Auflage des Zylinders aus und pumpen Sie mehrmals mit dem Fußpedal, um das System zu befüllen. -
Seite 14: Technische Daten
Technische Daten Modelle SC3-FS1000 Max. Druckkraft: Federgröße 10 - 25 cm Zylinderhub 330 mm Abmessungen 50 x 50 x 1 13 cm Gewicht ca. 30 kg Ersatzteile Beliebte Ersatzteile finden Sie auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=SC3-FS1000 Entsorgung Entsorgen Sie Ihr altes Gerät am Ende seiner Lebensdauer entsprechend den nationalen... -
Seite 15: Service
Service Rocket Tools GmbH Kurfürstendamm 170 10707 Berlin, Germany. Email: service@rocket-tools.de Website: www.rocket-tools.de Phone: 030692061870 Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. -
Seite 16: Eu- Konformitätserklärung
Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: SC3-FS1000 Einschlägige EG-Richtlinien: 2006/42/EN Angewandte Normen:... -
Seite 17: Notizen
Notizen V. 1.1... - Seite 18 HYDRAULIC SPRING TENSIONER SC3-FS1000 OPERATING INSTRUCTIONS FR IT ES NL PL SE...
-
Seite 34: Notes
Notes V. 1.1... - Seite 35 HYDRAULIQUE TENDEUR DE RESSORT SC3-FS1000 MODE D'EMPLOI DE EN IT ES NL PL SE...
-
Seite 51: Notes
Notes V. 1.1... - Seite 52 IDRAULICO TENDITORE A MOLLA SC3-FS1000 ISTRUZIONI PER L'USO DE EN FR ES NL PL SE...
- Seite 68 Note V. 1.1...
- Seite 69 HIDRÁULICO TENSOR DE MUELLE SC3-FS1000 INSTRUCCIONES DE USO DE EN FR IT NL PL SE...
-
Seite 85: Notas
Notas V. 1.1... - Seite 86 HYDRAULISCH VEERSPANNER SC3-FS1000 GEBRUIKSAANWIJZING DE EN FR IT ES PL SE...
- Seite 103 HYDRAULIKA NAPINACZ SPRĘŻYNY SC3-FS1000 INSTRUKCJA OBSŁUGI DE EN FR IT ES NL...
-
Seite 119: Uwagi
Uwagi V. 1.1... - Seite 120 HYDRAULISK FJÄDERSPÄNNARE SC3-FS1000 BRUKSANVISNING DE EN FR IT ES NL PL...
