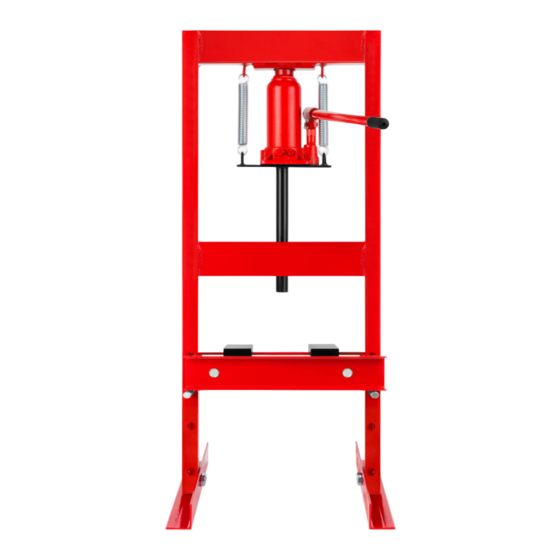

EBERTH SC6-WP6 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EBERTH Anleitungen
  4. Werkstatt-Zubehör
  5. SC6-WP6
  6. Bedienungsanleitung

EBERTH SC6-WP6 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
WERKSTATTPRESSE
WERKSTATTPRESSE
BEDIENUNGSANLEITUNG
DE
EN FR IT ES
6 TONNEN
6 TONNEN
SC6-WP6
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für EBERTH SC6-WP6

Inhaltszusammenfassung für EBERTH SC6-WP6

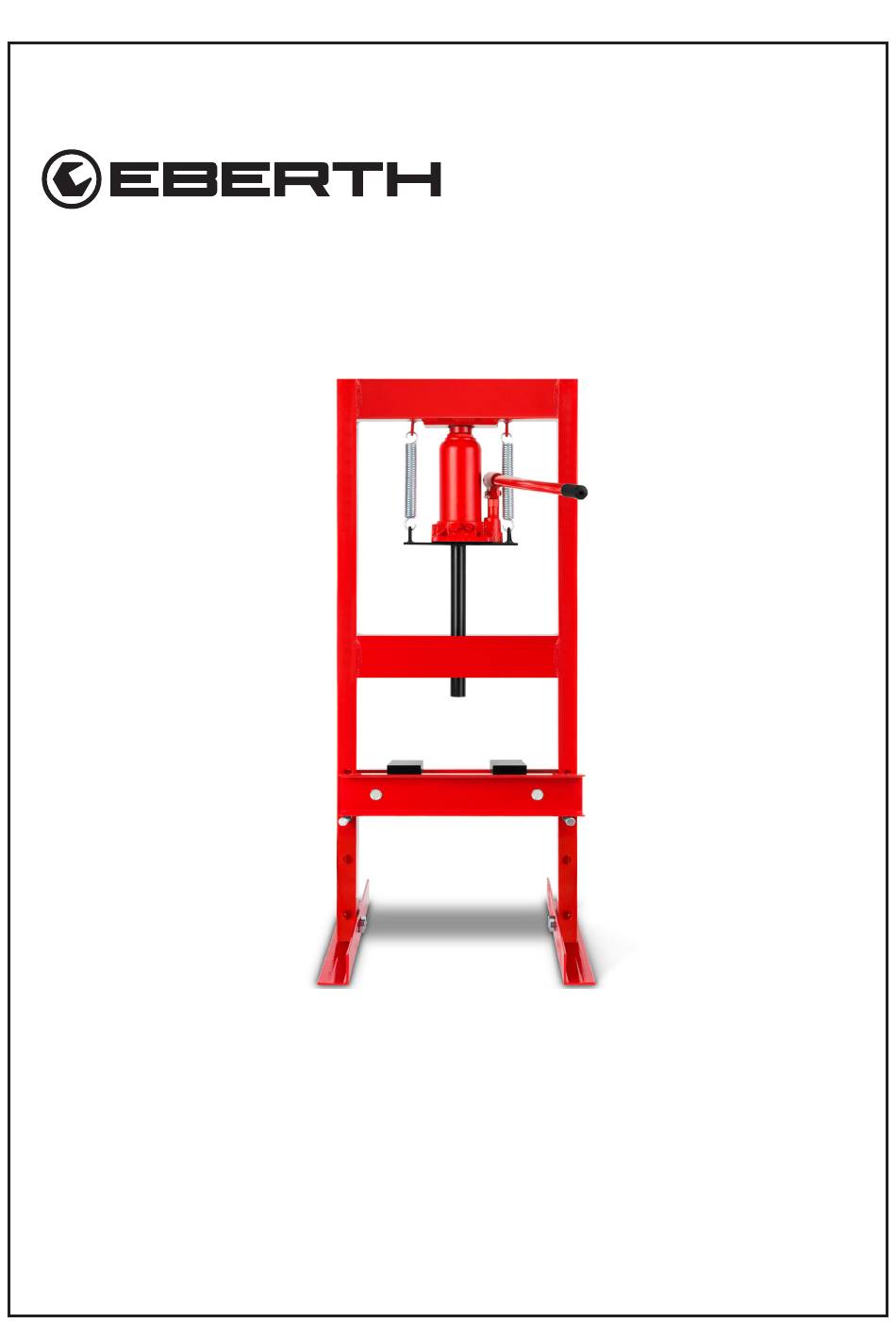

  • Seite 1 WERKSTATTPRESSE WERKSTATTPRESSE 6 TONNEN 6 TONNEN BEDIENUNGSANLEITUNG SC6-WP6 EN FR IT ES...
  • Seite 2 V. 1.0...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Vorhersehbare Fehlanwendung ..................5 Zeichenerklärung ........................6 Warnhinweise: ........................6 Symbole und Abbildungen: ....................6 Sicherheitshinweise ........................7 Arbeitsplatz ...........................8 Restrisiken ..........................10 Nach der Lieferung ........................10 Gerätebeschreibung ......................... 1 1 Vor der Inbetriebnahme ......................14 Montage der Standeinheit ....................16 Montage Presstisch mit Absatzblock .................17 Montage des Hebels ......................17 Einstellen der Höhe des Presstisches .................

  • Seite 4: Lieferumfang

    Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung eben- falls aus. Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH SC6-WP6 Werkstattpresse 6 Tonnen • 1x Bedienungsanleitung V. 1.0...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entspre- chend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungs- gemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Verwenden Sie das Gerät ausschließlich für das Ein- und Auspressen von Kugellagern, Lagerbuchsen, Bolzen und für Biege- und Richtarbeiten im Werkstattbereich.

  • Seite 6: Zeichenerklärung

    Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise: Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt.

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Sicherheits-und Warnhinweise in dieser Bedienungsan- leitung Folge! Allgemein • Die Bedienungsanleitung ist ständig am Arbeitsplatz aufzubewahren. • Als Erstbenutzer lassen Sie sich von einem Fachmann einweisen. Kinder und Jugend- liche unter 18 Jahren dürfen das Gerät nicht verwenden.

  • Seite 8: Arbeitsplatz

    • Tragen Sie immer eine persönliche Schutzausrüstung und immer eine eng anliegende Schutzbrille. Auf richtigen Sitz der Schutzbrille achten. Das Tragen einer persönlichen Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, je nach Art und Einsatz des Ge- rätes, verringert das Risiko von Verletzungen und bleibenden Schäden. •...
  • Seite 9 • Benutzen Sie niemals Schweißgeräte in der Nähe des Geräts. • Niemals das Gerät Regen, Feuchtigkeit oder Schnee aussetzen. Wichtige Teile kön- nen rosten. • Entladen Sie das Hydrauliksystem vor Wartungsarbeiten • Drehen, Kippen oder Wechseln Sie niemals den Standort des Gerätes während des Betriebes.

  • Seite 10: Restrisiken

    Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden.

  • Seite 11: Gerätebeschreibung

    Gerätebeschreibung Abb. 1 Abbildung 1 zeigt das Gerät mit seinen Funktions-und Bedienelementen. V. 1.0...
  • Seite 12 Abbildung 2 und 3 zeigt den Hydraulikzylinder von der Seite und Rückseite mit seinen Funktions-und Bedienelementen Abb. 2 Abb. 3 V. 1.0...
  • Seite 13 Legende Abbildung 1, 2 und 3 Linker Standfuß Tragbolzen Presstisch Hydraulikzylinder Rahmen Feder Aufnahme für Pumpenhebel Pumpenplatte mit Aufschlagdorn Absatzblock 10. Rechter Standfuß 1 1. Ablassventil 12. Sicherungsventil 13. Öleinfüllstopfen V. 1.0...

  • Seite 14: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Das Gerät wird zum Teil bereits vormontiert geliefert. Prüfen Sie den korrekten Sitz der Pumpenplatte, der Federn und des Hydraulikzylinders. Gegebenenfalls müssen diese Teile erneut korrekt eingespannt werden, Siehe auch Seite Im Lieferumfang sind mehrere Schraubensets für die Montage enthalten. Diese Tabelle zeigt die verschiedenen Schrauben der Sets und deren Anzahl.
  • Seite 15 • Sorgen Sie für ausreichend Platz und gute Sichtverhältnisse. • Montieren Sie die Presse immer zu zweit. • Wenn die Presse unter Druck steht, darf die Presse nicht bewegt oder verschoben werden. • Verwenden Sie zur Montage die Beschreibung der Presse als visuelle Hilfe. V.

  • Seite 16: Montage Der Standeinheit

    Montage der Standeinheit • Montieren Sie die Standeinheit ausschließlich zu zweit. • Legen Sie den linken Standfuß (1),S.1 1 an der linken Seite des Rahmens (5). • Achten Sie darauf, dass die offenen Enden des linken Standfußes nach links schauen. •...

  • Seite 17: Montage Presstisch Mit Absatzblock

    Montage Presstisch mit Absatzblock • Der Presstisch (3), S.1 1 besteht aus einem vorderen und hinteren Teil • Montieren Sie die Presstischteile(siehe auch Seite15) vorn und hinten am Rahmen (5). • Benutzen Sie die Bolzen des Schraubensets (A), die passenden Unterlegscheiben und Muttern.

  • Seite 18: Einstellen Der Höhe Des Presstisches

    Einstellen der Höhe des Presstisches Der Presstisch ist höhenverstellbar. • Nehmen Sie die Absatzblocke (9),S.1 1 ab • Heben Sie den Presstisch (3) rechts leicht an. • Entnehmen Sie den rechten Tragbolzen (C) mit der rechten Hand und halten Sie gleichzeitig den Presstisch mit der linken Hand fest.

  • Seite 19: Inbetriebnahme

    Inbetriebnahme Material- und Geräteschaden droht! Während der Bedienung kann Luft in das Hydrauliksystem gelangen. Öffnen die Ablassventil und pumpen vor- sichtig mehrmals. Ein Werkstück pressen Der erste Pumpvorgang dauert in der Regel etwas länger. Das Öl ist noch nicht im System verteilt.

  • Seite 20: Reinigung, Pflege Und Wartung

    Reinigung, Pflege und Wartung Reinigung • Reinigen Sie regelmäßig das Gerät mit allen Teilen mit einem nebelfeuchten Tuch gründlich • Befreien Sie das Gerät regelmäßig nach jeder Inbetriebnahme von Spänen und Graten. Pflege • Überprüfen Sie alle bewegliche Teile auf Korrosion usw. •...

  • Seite 21: Wartung- Öl Nachfüllen

    Wartung- Öl nachfüllen Vor jedem Ölwechsel oder Öl nachfüllen das Hydrauliksystem entlüften! Führen Sie jährlich einen kompletten Ölwechsel durch. Benutzen Sie ausschließ- lich hochwertiges Hydrauliköl, niemals Bremsflüssigkeit oder andere unpassende Flüssigkeiten. Gefahr für die Umwelt! Öl kann in das Erdreich gelangen. Öl niemals ohne geeigneten Auffangbehälter bzw.

  • Seite 22: Fehlersuche

    Fehlersuche Tabelle 1 Fehler Mögliche Ursache Lösung Das hydraulische Langanhaltendes System wurde zuvor Pumpen. geöffnet - Öl ist nicht Pumpe lässt sich im System verteilt. bedienen, aber 2. Kein Öl vorhanden. 2. Überprüfen Sie, ob Presseinheit bewegt genug Öl vorhanden sich nicht.

  • Seite 23: Technische Daten

    Technische Daten Tabelle 2 MODELL SC6-WP6 Nettogewicht 24 kg Gesamthöhe 930 mm Gesamtbreite 430 mm Tiefe (Rahmen) 1 10 mm Arbeitsdruck V. 1.0...

  • Seite 24: Entsorgung

    Lassen Sie niemals Altöl in das Erdreich gelangen! Wenden Sie sich an Ihre lokale Tankstelle, um zu erfahren, wo Sie Altöl entsorgen können! Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=SC6-WP6 V. 1.0...

  • Seite 25: Gewährleistung

    Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.

  • Seite 26: Eg- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: SC6-WP6 Einschlägige EG-Richtlinien: 2006/42/EN Angewandte Normen:...

  • Seite 27: Notizen

    Notizen V. 1.0...
  • Seite 28 WORKSHOP PRESS WORKSHOP PRESS 6 TONS 6 TONS OPERATION MANUAL SC6-WP6 FR IT ES...
  • Seite 29 V. 1.0...

  • Seite 54: Notes

    Notes V. 1.0...
  • Seite 55 PRESSE D‘ATELIER PRESSE D‘ATELIER 6 TONNES 6 TONNES MANUEL SC6-WP6 DE EN FR IT ES...
  • Seite 56 V. 1.0...

  • Seite 81: Consignes

    Consignes V. 1.0...

  • Seite 82: Descrizione Del Dispositivo

    PRESSA PER OFFICINA PRESSA PER OFFICINA 6 TONNELLATE 6 TONNELLATE ISTRUZIONI PER L‘USO SC6-WP6 DE EN FR...
  • Seite 83 V. 1.0...

  • Seite 108: Notizie

    Notizie V. 1.0...
  • Seite 109 PRENSA DE TALLER PRENSA DE TALLER 6 TONELADAS 6 TONELADAS INSTRUCCIONES DE USO SC6-WP6 DE EN FR IT...
  • Seite 110 V. 1.0...

  • Seite 135: Notas

    Notas V. 1.0...
