EBERTH PL1-WP20 Bedienungsanleitung
Werkstattpresse 20 tonnen
Verwandte Anleitungen für EBERTH PL1-WP20
Inhaltszusammenfassung für EBERTH PL1-WP20

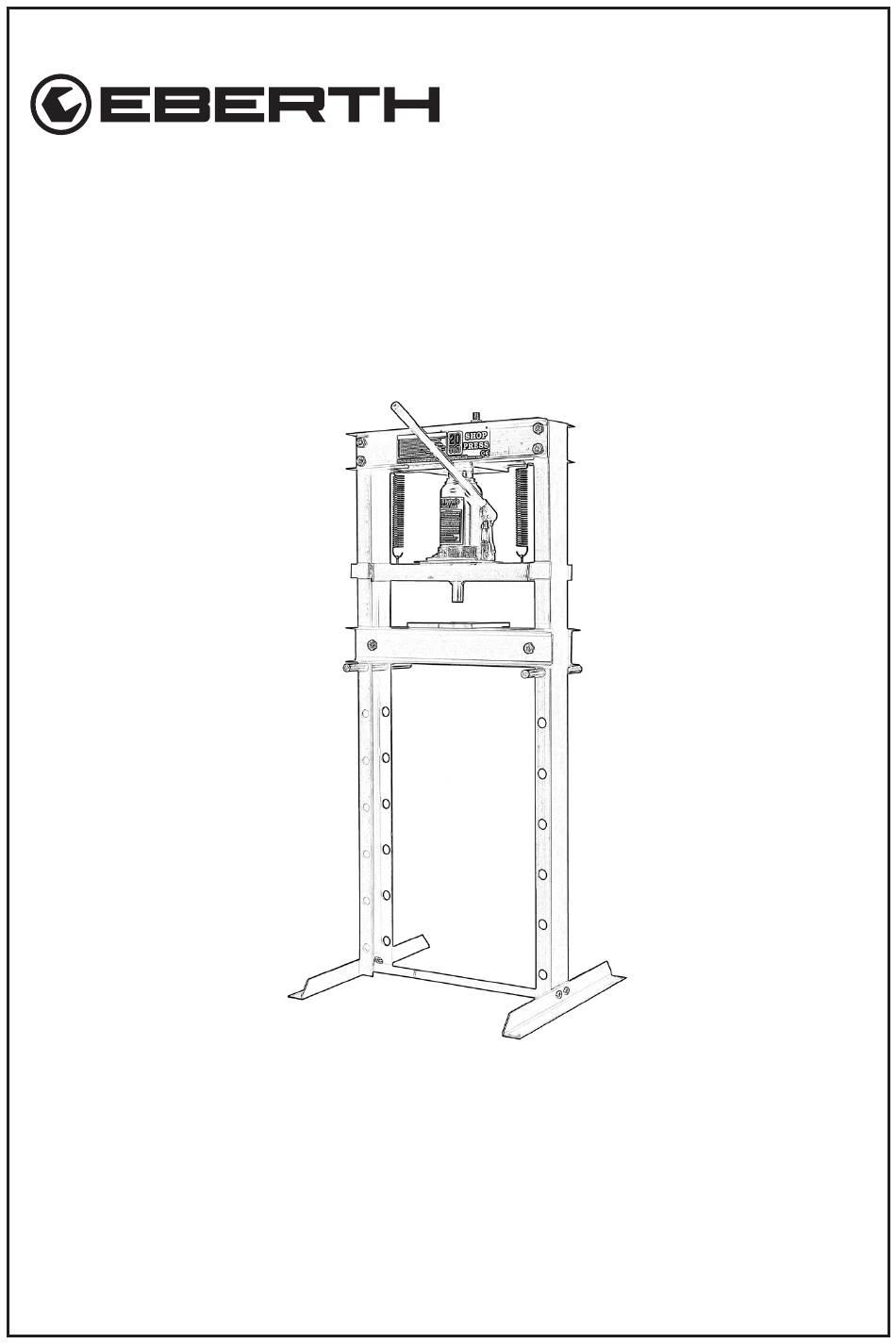

- Seite 1 WERKSTATTPRESSE WERKSTATTPRESSE 20 TONNEN 20 TONNEN BEDIENUNGSANLEITUNG PL1-WP20 EN FR IT ES NL PL SE...
- Seite 2 Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsanleitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Bedienungsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................3 Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Vorhersehbare Fehlanwendung ....................5 Zeichenerklärung ........................6 Warnhinweise ...........................6 Gebots- und Verbotszeichen ....................7 Symbole und Abbildungen ......................7 Allgemeine Sicherheitshinweise ....................8 Allgemein ..........................8 Arbeitsplatz ..........................9 Restrisiken ..........................10 Nach der Lieferung ........................10 Gerätebeschreibung ......................... 1 1 Montage ............................ -
Seite 4: Lieferumfang
Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor. Sollten Sie Ersatzteile benötigen, verwenden Sie ausschließlich Originalersatzteile! Tabelle 1 Bezeichnung Anzahl Bild... -
Seite 5: Bestimmungsgemäße Verwendung
Bezeichnung Anzahl Bild Querstrebe Rückstellfeder Druckplatte Auflagebolzen Montagebeutel Aufschlagdorn mit Platte Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung. Beachten Sie die Einschränkungen in den Sicherheitshinweisen. Verwenden Sie das Gerät ausschließ- lich für das Ein- und Auspressen von Kugellagern, Lagerbuchsen, Bolzen und für Biege- und Richtarbeiten im Werkstattbereich. -
Seite 6: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt. -
Seite 7: Gebots- Und Verbotszeichen
Gebots- und Verbotszeichen Schutzausrüstung tragen! Symbole und Abbildungen Bitte lesen Sie vor der Benutzung die Bedienungsanleitung! Tipp! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Maschine zu beachten sind. Altöl umweltgerecht entsorgen! Niemals im Hausmüll entsorgen! V. -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein • Die Bedienungsanleitung ist ständig am Arbeitsplatz aufzubewahren. •... -
Seite 9: Arbeitsplatz
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz aller Schraubverbindungen. • Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal ausschließlich mit Original- Ersatzteilen reparieren. Mit dieser Maßnahme wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. • Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. -
Seite 10: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen.. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Abbildung 1: Allgemeine Bestandteile des Gerätes Tabelle 2 1- Pumpenhebel 2- Oberer Querträger 3- Hydraulikyzlinder 4- Rückstellfeder 5- Zylinderträger 6- Aufschlagdorn mit Platte 7- Druckplatte 8- Presstisch 9- Bolzen 10- Auflagebolzen 1 1- Seitenträger 12- Bohrlöcher 13- Querstrebe 14- Standfüße V. -
Seite 12: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. • Verwenden Sie zur Montage die Beschreibung des Gerätes als visuelle Hilfe. • Sorgen Sie für ausreichend Platz und gute Sichtverhältnisse. • Montieren Sie die Werkstattpresse immer zu zweit. •... - Seite 13 Set-A Set-C Set-B 20 21 Abbildung 2: Explosionszeichnung Tabelle 4 15- Bolzen M16x140 16- Unterlegscheiben M16 17- Federscheiben M16 18- Mutter M16 19- Schraube M10x30 20- Unterlegscheiben M10 21- Mutter M10 22- Feder-Halteschraube M8x30 V. 1.1...
-
Seite 14: Montage Von Fußteilen
Montage von Fußteilen Montieren Sie die Seitenprofile ausschließ- lich zu zweit. Siehe Abbildungen 2 und 3. 2. Stellen Sie das linke Profil (1 1) aufrecht an die Querstrebe (13). Achten Sie darauf, dass das Profil nach innen zeigt. 4. Montieren Sie den linken Standfuß (14) mit den zwei Schrauben des Schraubensets (B): zwei Unterlegscheiben, zwei Federscheiben Abbildung 3: Montage von Fußteilen... -
Seite 15: Höheneinstellung Des Presstisches
Höheneinstellung des Presstisches Nehmen Sie die Druckplatte ab. 2. Heben Sie den Presstisch (8), rechts leicht an. 3. Entnehmen Sie den rechten Auflagebolzen (10) mit der rechten Hand und halten Sie gleichzeitig den Presstisch mit der linken Hand fest. 4. Stecken Sie den rechten Auflagebolzen, in der gewünschten Höhe, in eine der Boh- rungen des Seitenträgers (1 1) ein. -
Seite 16: Inbetriebnahme
Inbetriebnahme Gefahr durch umherfliegende Teile! Verwenden Sie das Gerät niemals zum Verformen von federnden Teilen. Die Teile könnten beim Pressen ge- schossartig aus dem Gerät schnellen und schwere Verletzungen verursachen! Quetschgefahr! Werkstück in geeingneter Vorrichtung führen! Führen Sie Wellen in Prismen! Platzieren Sie das gewünschte Werkstück auf der Druckplatte. -
Seite 17: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Um einen dauerhaften und ordnungsgemäßen Betrieb gewährleisten zu können, ist eine regelmäßige Reinigung und Wartung des Gerätes notwending. Im Falle eines Defekts ver- suchen Sie keinesfalls das Gerät selbstständig zu reparieren, sondern wenden Sie sich an einen Fachbetrieb oder Ihren Händler. -
Seite 18: Wartung- Ölwechsel
• Entfernen Sie die Ölverschlussschraube. • Füllen Sie bei Bedarf hochwertiges Hydrauliköl nach. • Füllen Sie das Öl bis zur Öffnung mit einem Trichter nach. • Stecken Sie die Ölverschlussschraube. Wartung- Ölwechsel • Entfernen Sie die Ölverschlussschraube. • Entleeren Sie die Hydraulikpumpe über die Ölverschlussschraubenöffnung. •... -
Seite 19: Fehlersuche
Fehlersuche Tabelle 5 Mögliche Ursache Lösung Fehler Kein Öl vorhanden. Überprüfen Sie ob genug Pumpe lässt sich 2. Öl läuft aus. Öl vorhanden ist. bedienen, aber 3. Das hydraulisches 2. Überprüfen Sie die Dich- Presseinheit bewegt System wurde zuvor tungen. sich nicht. -
Seite 20: Technische Daten
Technische Daten Tabelle 6 MODELL PL1-WP20 Druckkraft 20 T 145 mm Arbeitshöhe 1080 mm Hydrauliköl beliebig Menge Hydrauliköl im Zylinder 600 ml Arbeitsbreite 520 mm Arbeitshöhenstufen 50, 180, 310, 440, 570, 700, 830 mm Abmessungen 1500 x 610 x 600 mm... -
Seite 21: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 22: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Webseite in der Kategorie ,,Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=PL1-WP20 V. 1.1... -
Seite 23: Eu- Konformitätserklärung
Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: PL1-WP20 Einschlägige EG-Richtlinien: 2006/42/EN Angewandte Normen:... -
Seite 24: Notizen
Notizen V. 1.1... - Seite 25 WORKSHOP PRESS WORKSHOP PRESS 20 TONS 20 TONS OPERATING INSTRUCTIONS PL1-WP20 FR IT ES NL PL SE...
-
Seite 48: Notes
Notes V. 1.1... - Seite 49 PRESSE D'ATELIER PRESSE D'ATELIER 20 TONNES 20 TONNES MODE D'EMPLOI PL1-WP20 DE EN IT ES NL PL SE...
-
Seite 72: Notes
Notes V. 1.1... - Seite 73 STAMPA DI LAVORO STAMPA DI LAVORO 20 TONNELLATE 20 TONNELLATE ISTRUZIONI PER L'USO PL1-WP20 DE EN FR ES NL PL SE...
- Seite 96 Note V. 1.1...
- Seite 97 TALLER DE PRENSA TALLER DE PRENSA 20 TONELADAS 20 TONELADAS INSTRUCCIONES DE USO PL1-WP20 DE EN FR IT NL PL SE...
-
Seite 120: Notas
Notas V. 1.1... - Seite 121 WORKSHOP PERS WORKSHOP PERS 20 TON 20 TON GEBRUIKSAANWIJZING PL1-WP20 DE EN FR IT ES PL SE...
- Seite 145 PRASA PRASA WARSZTATOWA WARSZTATOWA 20 TON 20 TON INSTRUKCJA OBSŁUGI PL1-WP20 DE EN FR IT ES NL...
-
Seite 168: Uwagi
Uwagi V. 1.1... - Seite 169 WORKSHOP PRESS WORKSHOP PRESS 20 TON 20 TON BRUKSANVISNING PL1-WP20 DE EN FR IT ES NL PL...
