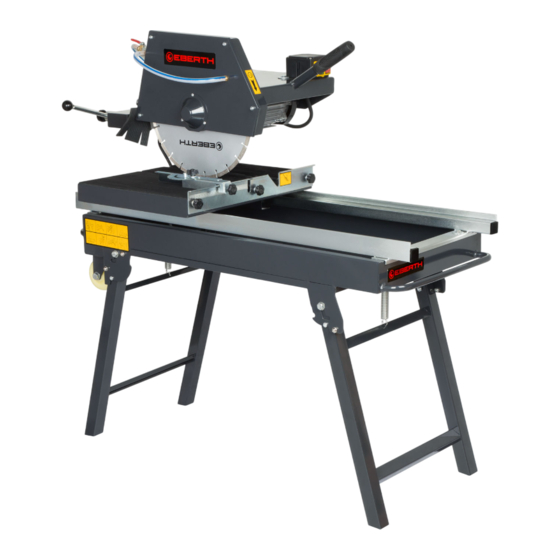

EBERTH TC3-ST350 Bedienungsanleitung
Steintrennmaschine
Verwandte Anleitungen für EBERTH TC3-ST350
Inhaltszusammenfassung für EBERTH TC3-ST350
- Seite 1 Steintrennmaschine Steintrennmaschine 350mm 350mm TC3-ST350 BEDIENUNGSANLEITUNG EN FR IT ES NL PL SE...
- Seite 2 Lesen Sie die Gebrauchsanweisung sorgfältig durch! Der Bediener muss die Betriebsanleitung lesen und verstehen, um eine sichere Handhabung zu gewährleisten. Auch Bediener, die bereits Erfahrung mit dem Gerät haben, müssen die Betriebsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere durch unsachgemäßen Gebrauch gefährden. Bewahren Sie die Betriebsanleitung griffbereit auf.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................3 Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Zeichenerklärung ........................6 Gebots- und Verbotszeichen ....................7 Symbole und Abbildungen ......................7 Allgemeine Sicherheitshinweise ....................8 Sicherheit von Personen ......................8 Arbeitskleidung .........................8 Sicherheit am Arbeitsplatz .......................9 Elektrische Sicherheit ......................10 Ziehen Sie immer den Netzstecker, bevor Sie ..............10 Flüssigkeiten, Stäube und Dämpfe ..................10 Sicherheitshinweise gegen Rückschlag ................ -
Seite 4: Lieferumfang
Lieferumfang Die neuesten technischen Änderungen können von den hier beschriebenen Erläuterungen und Zeichnungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor. Wenn Sie Ersatzteile benötigen, verwenden Sie nur Originalersatzteile! Tabelle 1 Bezeichnung Menge Bild... -
Seite 5: Bestimmungsgemäße Verwendung
Bezeichnung Menge Bild Diamanttrennscheibe Räder Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung gewährleistet. Jede nicht bestimmungsgemäße Verwendung des Geräts gilt als nicht bestimmungsgemäß. Das Gerät ist ausschließlich zum Längs- und Querschneiden von Keramik, Marmor, Klinker usw. -
Seite 6: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätebezogene Informationen sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Befolgen Sie die Anweisungen, um Personen- und Sachschäden zu vermeiden. Warnungen Dieses Symbol weist auf eine unmittelbare Gefahr hin, die zu schweren Körperverletzungen oder zum Tod führen kann. Dieses Symbol weist auf gefährliche Situationen hin, die zu schweren Körperverletzungen oder zum Tod führen können. -
Seite 7: Gebots- Und Verbotszeichen
Gebots- und Verbotszeichen Tragen Sie eine Schutzausrüstung! Überprüfen Sie Ihr Gerät, bevor Sie es einschalten. Halten Sie die Schutzvorrichtungen an Ort und Stelle und in gutem Betriebszustand. Wechseln des Gerätes - verboten! Offenes Feuer verboten! Symbole und Abbildungen Bitte lesen Sie vor dem Gebrauch die Bedienungsanleitung! Tipp! Dieses Symbol hebt Tipps und Informationen hervor, die für einen effizienten und störungsfreien Betrieb der Maschine beachtet werden müssen. -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und befolgen Sie die Anweisungen! Neben den Hinweisen in dieser Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers beachtet werden. Sicherheit von Personen • Als Erstanwender sollten Sie sich von einem Fachmann einweisen lassen. •... -
Seite 9: Sicherheit Am Arbeitsplatz
• Bei allen Arbeiten sind geeignete Arbeitshandschuhe zu tragen. • Je nach Anwendung ist der vorgeschriebene Atemschutz zu tragen. • Tragen Sie stets praktische und eng anliegende, aber nicht einschränkende Kleidung. • Tragen Sie bei allen Arbeiten stets Kleidung aus strapazierfähigem Material. Sicherheit am Arbeitsplatz •... -
Seite 10: Elektrische Sicherheit
• Überlasten Sie das Gerät nicht. Arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Elektrische Sicherheit • Schließen Sie das Gerät nur über einen Fehlerstrom-Schutzschalter (RCD) an. Wenn Ihr Stromnetz keinen Fehlerstromschutzschalter hat, muss das Gerät über einen PRCD-Schutzschalter betrieben werden! •... -
Seite 11: Sicherheitshinweise Gegen Rückschlag
• Wenn Sie mit Asbest oder Stoffen arbeiten, die giftige Substanzen freisetzen, melden Sie die Arbeit den zuständigen Behörden. Die Arbeiten werden unter der Aufsicht der Behörden oder einer von ihnen beauftragten Person durchgeführt. Sicherheitshinweise gegen Rückschlag • Halten Sie das Gerät fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückstoßkräfte aufnehmen können. -
Seite 12: Restrisiken
Restrisiken Auch wenn alle einschlägigen Sicherheitsvorschriften und der vom Hersteller angegebene Verwendungszweck eingehalten werden, können aufgrund der durch den Verwendungszweck bestimmten Konstruktion Risiken entstehen. • Kontakt mit der Diamantscheibe im unbedeckten Bereich. • Einbindung in die laufende Diamantscheibe. • Auswurf eines fehlerhaften Diamantaufsatzes aus der Diamantscheibe. •... -
Seite 13: Gerätebeschreibung
Gerätebeschreibung Abbildung 1 Tabelle 2 Rollende Räder 2. Winkelanschlag 3. Tiefenanschlag 4. Diamanttrennscheibe 5. Kühlmittelschlauch 6. Handgriff Schlitten 8. Longitudinaler Anschlag Maschinengestell 10. Beine V. 1.1... -
Seite 14: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht vollständig montiert. Die zu montierenden Teile sind in der Verpackung enthalten. Schließen Sie das Gerät nicht an die Steckdose an, bevor das Gerät zusammengebaut ist! • Verwenden Sie die Beschreibung des Geräts als visuelle Hilfe für die Installation. •... -
Seite 15: Einbau Von Walzen
Achten Sie beim Wiedereinsetzen des Tisches darauf, dass das Kabel und der Schlauch nicht eingeklemmt werden. Das Kabel und der Schlauch dürfen nicht in den Schneidbereich gelangen. Einbau von Walzen • Die Rollen müssen mit den mitgelieferten Schrauben, Muttern und Unterlegscheiben am Rahmen befestigt werden. -
Seite 16: Einbau Der Diamanttrennscheibe
Einbau der Diamanttrennscheibe • Schalten Sie den Steinschneider aus und ziehen Sie den Netzstecker aus der Steckdose. • Lösen Sie die vier Schrauben an der Abdeckung der Trennscheibe und nehmen Sie sie • Setzen Sie einen Spannschlüssel auf die Motorwelle und halten Sie ihn fest. •... - Seite 17 Äußerer Innerer Innerer Äußerer Flansch Flansch Flansch Flansch Motor-Achse Flanschmutter Flanschmutter Motor- Linksgewinde von (Linksgewinde!) (Linksgewinde!) Achse der Motorachse Diamanttrennscheibe Abbildung 7 Diamanttrennscheibe Der innere Flansch hat eine senkrechte Kante und passt in die Achsaufnahme der Trennscheibe. Befestigen Sie den inneren Flansch immer auf der Innenseite (näher am Motor).
-
Seite 18: Inbetriebnahme
Inbetriebnahme • Stellen Sie den ON/OFF-Schalter auf OFF und stecken Sie den Netzstecker in die Steckdose. • Legen Sie die Fliese auf den Arbeitstisch (15) und richten Sie sie aus. • Legen Sie eine Fliese gegen die Anschlagschiene oder gegen den Gehrungsanschlag, wenn Sie einen Gehrungsschnitt machen wollen. - Seite 19 So führen Sie einen Schnitt mit fester Schnitttiefe aus Für diesen Schnitt wird der Schneidkopf fixiert. Das Werkstück wird mit dem Rollenschlitten gegen die Diamanttrennscheibe gedrückt und in einem Stück komplett durchtrennt. Achten Sie beim Schneiden darauf, dass der Druck gleichmäßig und der Motorleistung angepasst ist.
- Seite 20 • Schalten Sie das Gerät nach dem Gebrauch aus. • Beachten Sie, dass die Trennscheibe nicht sofort stoppt, sondern noch eine kurze Zeit weiterläuft. • Ziehen Sie den Netzstecker aus der Steckdose. Berühren Sie die Trennscheibe nicht, sie kann unmittelbar nach dem Schneiden noch heiß...
-
Seite 21: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Eine regelmäßige Reinigung und Wartung des Geräts ist notwendig, um einen kontinuierlichen und ordnungsgemäßen Betrieb zu gewährleisten. Versuchen Sie im Falle eines Defekts nicht, das Gerät selbst zu reparieren, sondern wenden Sie sich an einen Fachbetrieb oder Ihren Händler. Reinigung Folgeschäden, die durch unsachgemäße oder vernachlässigte Reinigung oder Wartung verursacht werden, sind nicht durch die Garantie abgedeckt. -
Seite 22: Transport
Transport Während des Transports sollten starke Erschütterungen und Zusammenstöße vermieden werden. Wenn das Produkt längere Zeit nicht verwendet wird, sollte es in einem zugigen, trockenen und kohlensäurefreien Lager gelagert werden; wenn es vorübergehend gelagert werden muss, sollten Maßnahmen zum Schutz vor Regen und zur Sicherheit getroffen werden. -
Seite 23: Fehlersuche
Fehlersuche Tabelle 2 Mögliche Ursache Lösung Fehler Es fehlt die Netzspannung. Überprüfen Sie die Kabel. Lassen Sie sie überprüfen Anschlusskabel defekt. oder ersetzen. (Elektrofachkraft) Der Motor springt Motor- oder nicht an. Schalteranschlüsse nicht in Lassen Sie es von Elektrokraft Ordnung. überprüfen. -
Seite 24: Technische Daten
Technische Daten Tabelle 3 MODELL TC3-ST350 Netzspannung 230 V / 50-60 Hz Leistung 2000 W Geschwindigkeit 2800 U/min 90°: 100 mm Schnitthöhe 45°: 72 mm Schnittlänge max. 800 mm Größe des Tisches 1050 x 460 mm Abmessungen 1200 x 600 x 1300 mm... -
Seite 25: Entsorgung
Entsorgung Entsorgen Sie Ihr Altgerät am Ende seiner Lebensdauer gemäß den nationalen Vorschriften. Beachten Sie bei der Entsorgung des Geräts die in Ihrem Land und Ihrer Gemeinde geltenden Vorschriften. Machen Sie Ihr Gerät vor der Entsorgung unbrauchbar, um Missbrauch und die damit verbundenen Risiken zu vermeiden. -
Seite 26: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 E-Mail: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Die gängigen Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie "Ersatzteile": https://www.rocket-tools.de/Ersatzteile/?mpn=TC3-ST350 V. 1.1... -
Seite 27: Eu-Konformitätserklärung
Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Bestimmungen entsprechen Erfüllen Sie die Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien. Diese Erklärung verliert ihre Gültigkeit, wenn die Geräte ohne unsere Zustimmung verändert werden. Benennung der Geräte: TC3-ST350 Einschlägige EG-Richtlinien: 2006/42/EG 2014/30/EG 201 1/65/EG Angewandte Normen:... -
Seite 28: Anmerkungen
Anmerkungen V. 1.1... - Seite 29 Stone cutting Stone cutting machine 350mm machine 350mm TC3-ST350 OPERATING INSTRUCTIONS FR IT ES NL PL SE...
-
