Burmeier LIPPE IV Gebrauchsanweisung Seite 2

Bitte merken:
In den Texten dieser Gebrauchsanweisung wird
auf die Teile des Lattenrostes durch eckige
Klammern und fettgedruckte Ziffern = [00]
verwiesen.
Please notice:
In the text of these instructions square brakkets
and bold cypers = [00] refer to the parts of the
slatted frame.
2
1 2
18 16

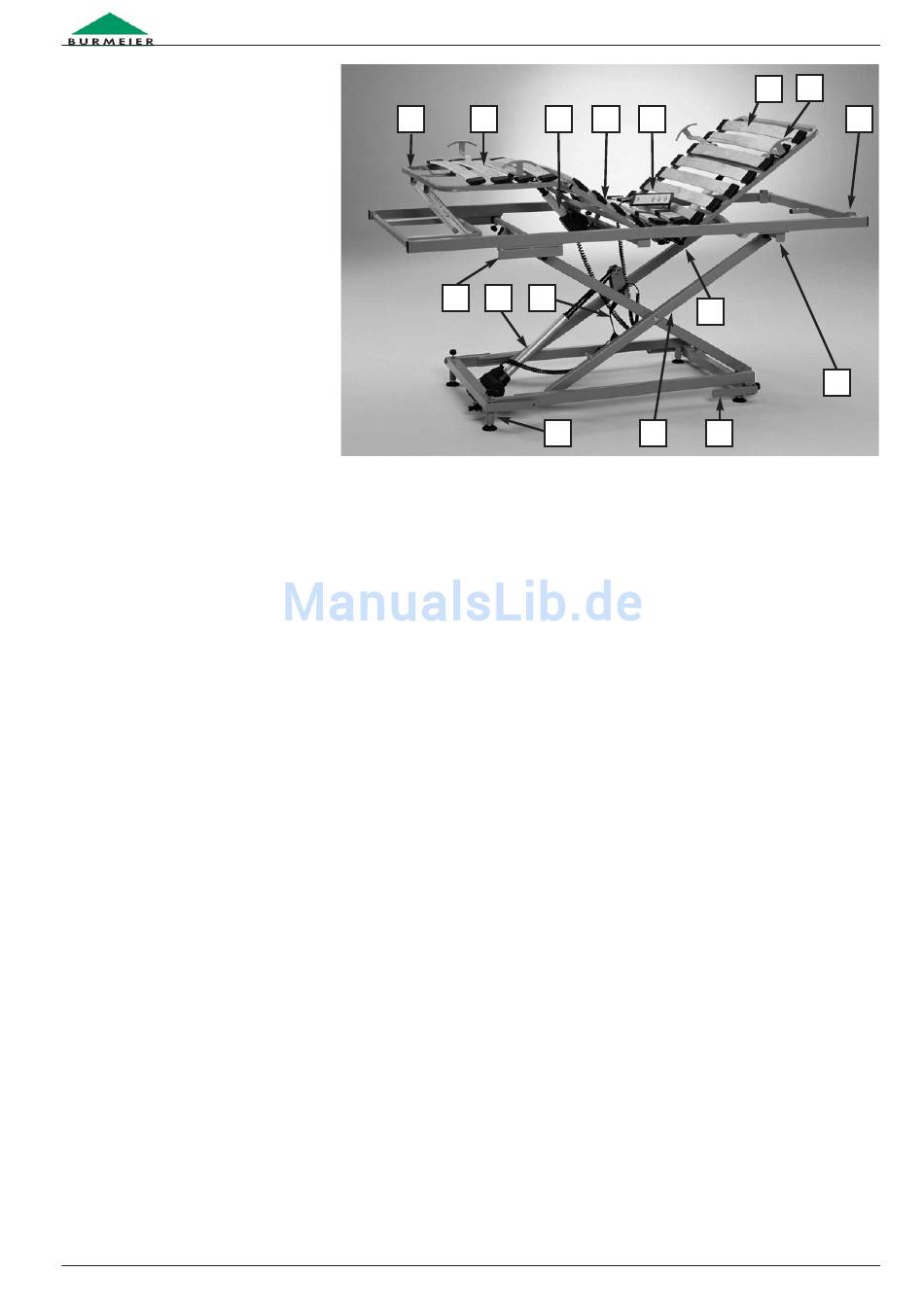

1 Liegeflächenrahmen
2 Unterschenkellehne
3
Antriebsmotor Fußteil
4 Oberschenkellehne
5 Antriebsmotor Kopfteil (im Bild verdeckt)
6
Rückenlehne
7 Matratzenbügel (4 Stück)
8 Aufrichterhülsen (2 Stück)
9
Halteböcke (2 Stück)l
10 Handschalter
11 Befestigungslaschen (4 Stück)
12 Untergestell
13 Standfüße (4 Stück)
14 Anschlussbuchse
15 Schaltnetzteil (nicht abgebildet)
16 Antriebsmotor Höhenverstellung
17 Kabelbaum
18 Führungsschienen (2 Stück)
G LATTENROST LIPPE IV · I
EBRAUCHSANWEISUNG
3 4 10
17
5
13 12
1 Reclining surface frame
2 Lower leg rest
3
Motor drive, foot section
4 Thigh rest
5 Motor drive, head section
(not visible in picture)
6 Backrest
7
Mattress brackets (4)
8 Trapeze pole sockets (2)
9 Frame connectors (2)
10 Hand switch
11 Fastening latches (4)
12 Base frame
13 Pedestals (4)
14 Connecting socket
15 Power adapter unit (not visible in picture)
16 Motor drive height adjustment
17 Wiring harness
18 Guide bars (2)
M
NSTRUCTION ANUAL FOR
6 7
8
9
11
SLATTED FRAME LIPPE IV
