Grundfos ALPHA2 Montage- Und Betriebsanleitung Seite 9

4. Installation
4.1 Einbau
Inhalt:
4.1 Einbau
4.2 Klemmenkastenstellungen
4.3 Ändern der Klemmenkastenstellung
4.4 Dämmen des Pumpengehäuses.

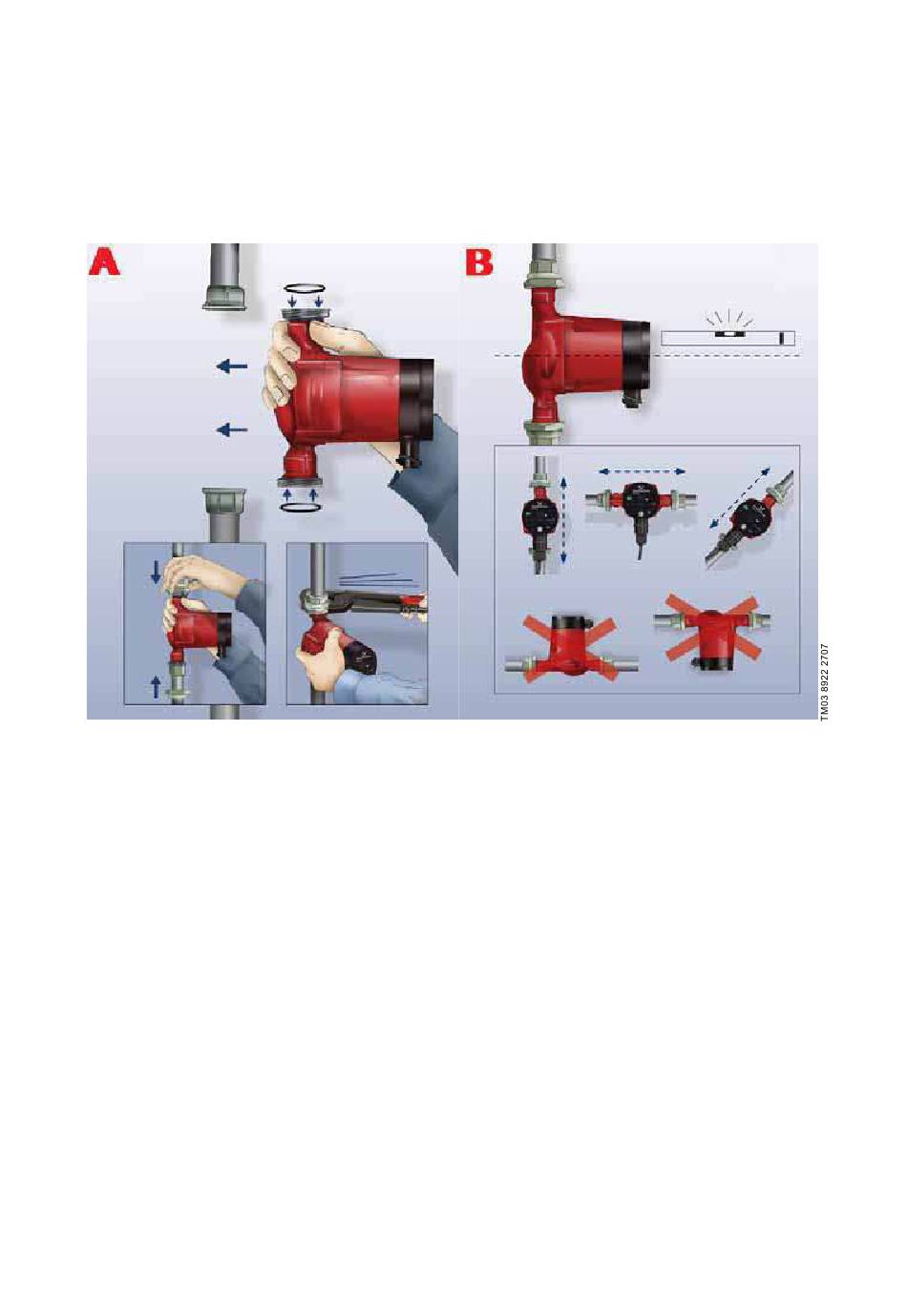

Abb. 3
Einbau der GRUNDFOS ALPHA2
Pfeile auf dem Pumpengehäuse kennzeichnen die Strömungsrichtung
durch die Pumpe.
13.2 Einbaumaße – GRUNDFOS ALPHA2 XX-40, XX-50, XX-60
Siehe
13.3 Einbaumaße – GRUNDFOS ALPHA2 25-40 A, 25-60
oder
1. Beim Einbau der Pumpe sind die beiden mitgelieferten Dichtungen wie
dargestellt einzusetzen. Siehe Abb. 3, Pos. A.
2. Die Pumpe ist so einzubauen, dass sich die Motorwelle in horizontaler
Position befindet. Siehe Abb. 3, Pos. B.
10
A.
