6. Bedienfeld
6.1 Funktionselemente am Bedienfeld
6.2 Display
Hinweis
Hinweis
Inhalt:
6.1 Funktionselemente am Bedienfeld
6.2 Display
6.3 Leuchtfelder zur Anzeige der Pumpeneinstellung
6.4 Leuchtfeld als Statusanzeige für die automatische Nachtabsenkung
6.5 Drucktaste zur Aktivierung der automatischen Nachtabsenkung
6.6 Drucktaste zur Auswahl der
ALPHA2 25-40 180
A

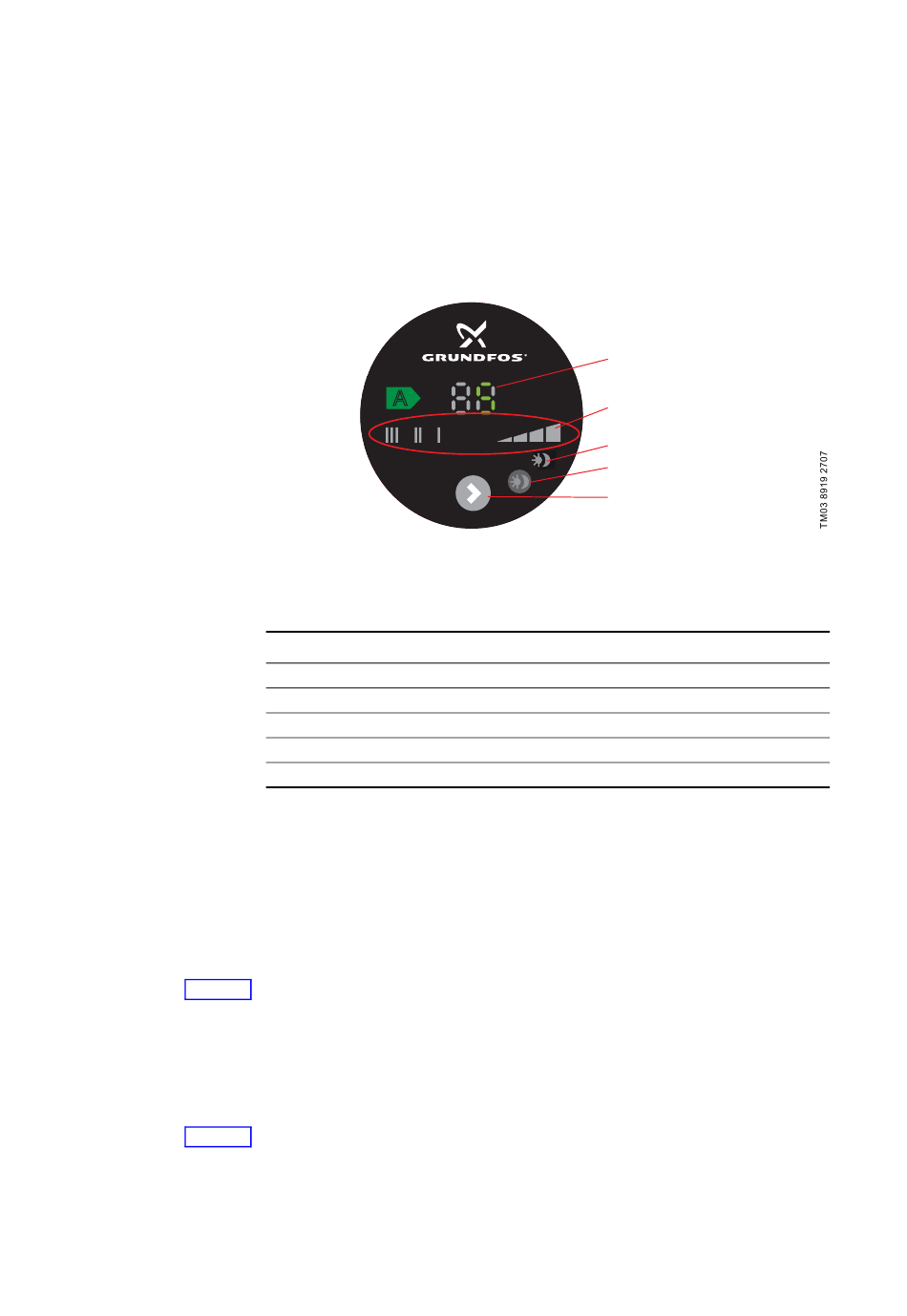

Abb. 7
Bedienfeld der GRUNDFOS ALPHA2
Das Bedienfeld der GRUNDFOS ALPHA2 umfasst folgende Funktions-
elemente:
Pos. Beschreibung
1 Display zur Anzeige der aktuellen Leistungsaufnahme in Watt
2 Acht Leuchtfelder zur Anzeige der Pumpeneinstellung
3 Leuchtfeld als Anzeige für die automatische Nachtabsenkung
4 Drucktaste zur Aktivierung der automatischen Nachtabsenkung
5 Drucktaste zur Auswahl der Pumpeneinstellung
Das Display (Pos. 1) leuchtet, sobald die Pumpe an die
Versorgungsspannung angeschlossen ist.
Das Display zeigt die aktuelle Leistungsaufnahme während des Betriebs
an. Die Leistungsaufnahme wird als ganzzahliger Wert in Watt
angegeben.
Treten Störungen auf, die zu einem Ausfall der Pumpe führen
(z.B. Blockieren), wird im Display "- -" angezeigt. Siehe
12. Störungsübersicht.
Wird eine Störung angezeigt, ist diese zu beheben. Zum Neustart der
Pumpe ist die Spannungsversorgung aus- und wieder einzuschalten.
Wird das Laufrad, z.B. beim Befüllen des Heizungssystems,
angetrieben, entsteht ausreichend elektrische Energie in der
Statorwicklung, um das Display zum Leuchten zu bringen, auch
wenn die Pumpe nicht an die Spannungsversorgung angeschlossen
ist.
Pumpeneinstellung.
1
2
AUTO
ADAPT
3
4
5
