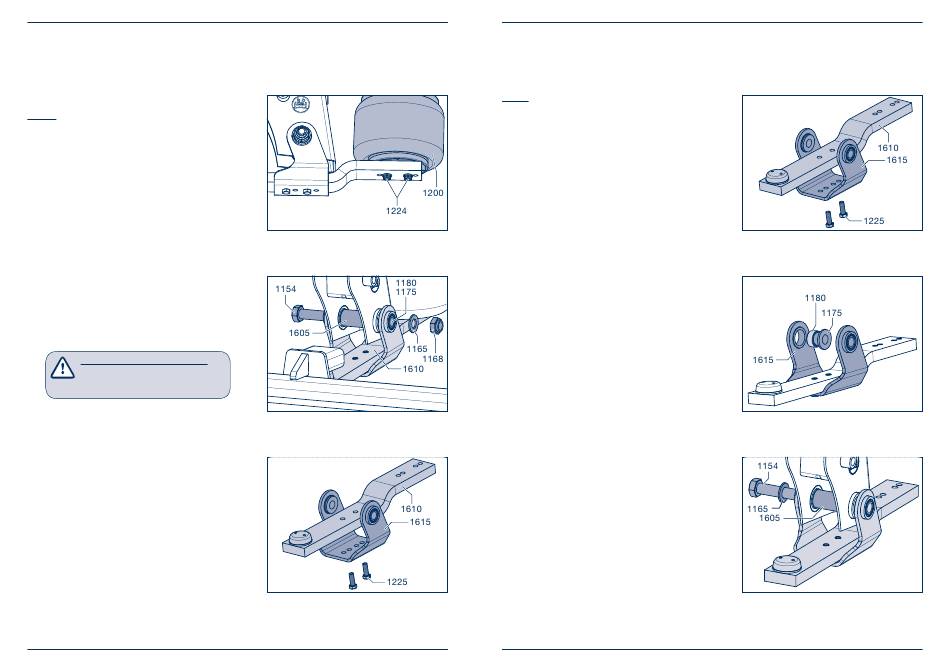

Achsanhebevorrichtung aus- und einbauen
13.3 Mittige Achsanhebevorrichtung
Ausbau
[1]
Luftfederung entlüften.
[2]
Untere Sicherungsschrauben (1224, SW 22) des
Liftbalges (1200) herausschrauben, wenn not-
wendig, ebenfalls den Liftbalg demontieren.
[3]
Sicherungsmutter (1168, SW 36) von der Sechs-
kantschraube (1154) schrauben.
[4]
Scheibe (1165) abnehmen.
[5]
Hebearm (1610) und Rohr (1605) gegen Herunter-
fallen sichern und die Sechskantschraube heraus-
treiben.
Vorsicht! VERLETZUNGSGEFAHR
Nehmen Sie zum Herunternehmen des
Hebearms ein Hebezeug oder eine
zweite Person zur Hilfe.
[6]
Hebearm mit den Buchsen (1175, 1180) und dem
Rohr abnehmen.
[7]
Sechskantschrauben (1225, SW 24) aus dem
Hebearm (1610) herausschrauben und Halter
(1615) abnehmen.
BPW-WH-EAC 35151701d
Bild 19
Bild 20
Bild 21
BPW-WH-EAC 35151701d
Einbau
Alle Teile reinigen, auf Verschleiß und Beschädi-
gungen prüfen, ggf. auswechseln.
[8]
Hebearm (1610) und Halter (1615) mit den beiden
Sechskantschrauben (1225, SW 24) verschrauben
und mit einem vorgeschriebenen Anziehdrehmo-
ment von 230 Nm festziehen.
[9]
Buchse (1180) auf die Stufenbuchse (1175)
stecken.
[10] Vormontierte Buchsen von innen nach außen in
den Halter (1615) einsetzen.
[11] Federbolzen (1154) leicht einfetten.
[12] Scheibe (1165) auf den Federbolzen schieben.
[13] Vormontierten Achslift anheben, bis die Buchsen
und Bohrungen in der Stütze (1510) fl uchten.
[14] Federbolzen in die Buchse der Stütze einführen,
Rohr (1605) einsetzen und den Federbolzen ganz
durchschieben.
