Seite 42
11

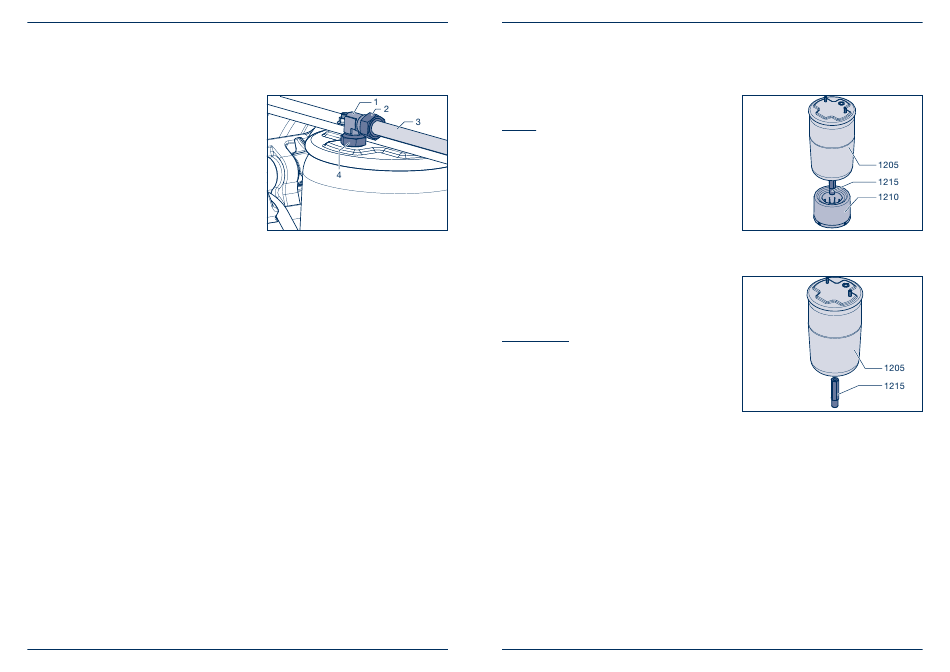

Luftfederbalg aus- und einbauen
[16] Überwurfmutter (2) des Druckschlauchs (3) an die
Verschraubung (1) schrauben, anschließend die
Gegenmutter (4) festziehen.
[17] Druckluftanlage auf Dichtheit und Funktion prüfen.
BPW-WH-EAC 35151701d
Bild 13
BPW-WH-EAC 35151701d
11.3 Luftfederbalg mit Zentralverschrau-
bung zerlegen und zusammenbauen
Zerlegen
[1]
Luftfederbalg ausbauen, siehe Kapitel 11.1.
[2]
Pressluft in die Bohrung für den Luftanschluss
so lange einblasen, bis der Luftfederbalg (1205)
vollständig abgerollt ist.
[3]
Kunststoff glocke (1210) vom Bolzen (1215)
ziehen.
[4]
Bolzen (1215, SW 32) vom Luftfederbalg
schrauben.
Zusammenbauen
[5]
Bolzen (1215, SW 32) mit einem Anziehdrehmo-
ment von 130 Nm auf den Luftfederbalg (1205)
schrauben.
[6]
Kunststoff glocke (1210) auf den Bolzen (1215)
stecken.
Seite 43
Bild 14
Bild 15
