Seite 18
6

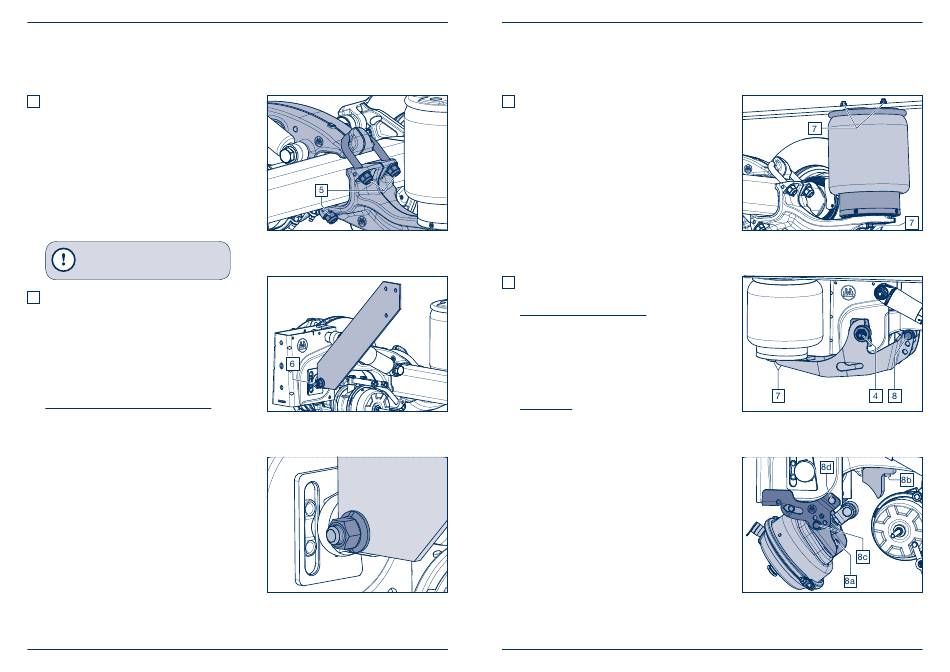

Pfl ege und Wartung
5
Achseinbindung
– Wartungsintervalle nach Übersicht Seite 15 –
Sicherungsmuttern der Federbügel auf Festsitz
prüfen. Bei gelockerter Verschraubung, Muttern
wechselseitig und in mehreren Stufen festziehen.
Anziehdrehmoment mit Drehmomentschlüssel:
M 20 (SW 30)
M = 420 Nm
Bei Montage neuer Federeinbindungsteile die
Sicherungsmuttern M 20 mit einem Anziehdreh-
moment von
M = 420 Nm + 90° Drehwinkel
festziehen.
Reparaturhinweis!
Am Führungslenker und Balgträger
darf nicht geschweißt werden!
6
Verschraubung Knotenblech Federbolzen
– Wartungsintervalle nach Übersicht Seite 15 –
Befestigungsschrauben der Knotenbleche am
Federbolzen auf Festsitz prüfen, ggf. mit Dreh-
momentschlüssel nachziehen.
Anziehdrehmoment:
M 18 x 1,5 (SW 27)
M = 420 Nm (390 - 460 Nm)
Montage bzw. Austausch des Federbolzens:
1. Federbolzen lösen bzw. montieren.
2. Knotenblech mit min. drei Schrauben M 16
oben am Querträger und einer Schraube M 18
unten am Federbolzen lose vormontieren und
bis zur Anlage beiziehen.
3. Spur einstellen.
4. Federbolzen mit dem vorgeschriebenen Anzieh-
drehmoment festziehen.
5. Verbindungsschraube am Knotenblech-
Federbolzen und anschließend die oberen
Verbindungsschrauben mit den vorgeschrie-
benen Anziehdrehmomenten festziehen.
BPW-WH-EAC 35151701d
BPW-WH-EAC 35151701d
7
Luftfederbalgbefestigungen
– Wartungsintervalle nach Übersicht Seite 15 –
Befestigungsschrauben bzw. Muttern der Luft-
federbalgbefestigung auf Festsitz prüfen, ggf.
mit Drehmomentschlüssel nachziehen.
Anziehdrehmomente:
Obere Befestigung
M 12 (SW 17)
Untere Befestigung - 2 Schrauben
M 16 (SW 22)
Untere Befestigung - Zentralschraube
M 16 (SW 22)
8
Achsanhebevorrichtung
– Wartungsintervalle nach Übersicht Seite 15 –
Seitliche Achsanhebevorrichtung:
Sicherungsmuttern M 20 der Rollenbefestigung
am Hebearm auf Festsitz prüfen, ggf. mit Dreh-
momentschlüssel nachziehen.
Anziehdrehmoment:
M 20 (SW 30)
Zweiseitenlift:
a) Sicherungsmuttern der Membranzylinder-
befestigung auf Festsitz prüfen, ggf. mit
Drehmomentschlüssel nachziehen.
Anziehdrehmoment:
M 16 (SW 24)
b) Befestigungsschraube des Anschlags am
Führungslenker auf Festsitz prüfen.
Anziehdrehmoment:
M 10 (SW 8)
c) Befestigungsschrauben des Halters am
Formblech auf Festsitz prüfen.
Anziehdrehmoment:
M 12 (SW 17)
d) Richtigen Sitz der Sicherungsklammer auf
dem Bolzen der hinteren Halterbefestigung
an der Luftfederstütze prüfen.
Bei Ausführung ab 2016 die Sicherungsmutter
auf Festsitz prüfen.
M 10 (SW 16)
M = 66 Nm
M = 230 - 300 Nm
M = 300 Nm
M = 350 Nm (325 - 385 Nm)
M = 190 Nm (180 - 210 Nm)
M = 50 Nm
M = 75 Nm
M = 38 Nm
Seite 19
