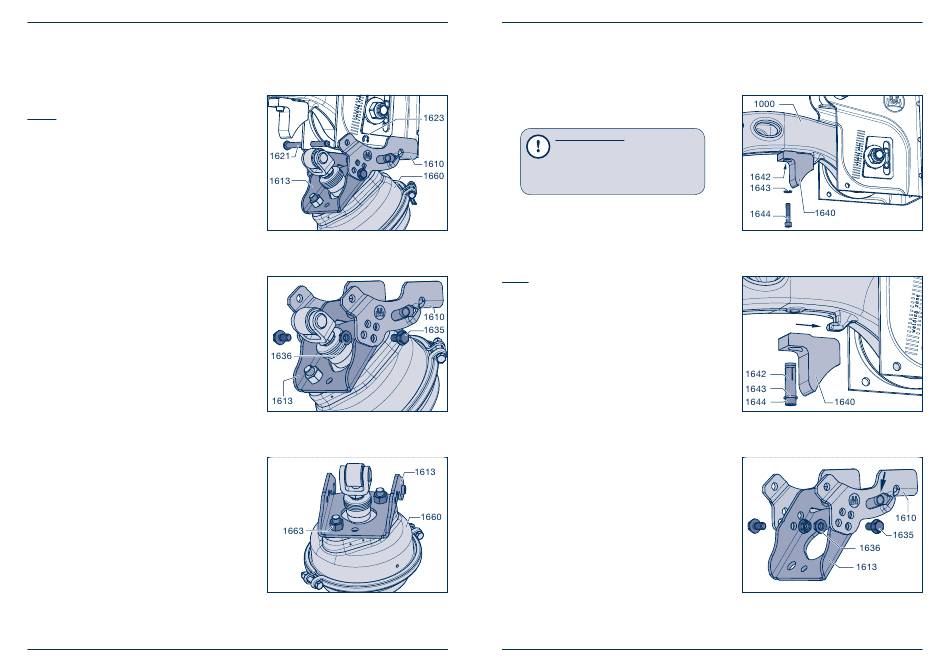

Achsanhebevorrichtung aus- und einbauen
13.1 Zweiseitenlift
Ausbau
[1]
Achse unfallsicher abstützen und Luftfederung
entlüften.
[2]
Sicherungsscheibe (1623, bis Ende 2015) bzw.
Sicherungsmutter M 10 (1623 / SW 16, ab 2016)
vom Absteckbolzen (1621) entfernen.
[3]
Montierten Halter (1610) mit Formblech (1613) und
Liftzylinder (1660) gegen Herunterfallen sichern,
Absteckbolzen herausziehen.
[4]
Die komplette Einheit aus der Aufnahme in der
Luftfederstütze ziehen und abnehmen.
[5]
Ggf. die Sicherungsmuttern (1636, SW 17) von den
Sicherungsschrauben (1635) schrauben und den
Achslift zerlegen. Position der Sicherungsschraube
notieren.
[6]
Falls notwendig, den Liftzylinder (1660) abbauen,
dazu die beiden Sicherungsmuttern (1663, SW 24)
von den Gewindebolzen des Liftzylinders
schrauben.
BPW-WH-EAC 35151701d
Bild 1
Bild 2
Bild 3
BPW-WH-EAC 35151701d
[7]
Falls erforderlich, Zylinderschraube (1644, SW 8)
mit Scheibe (1643) aus dem Formteil (1640) bzw.
dem Führungslenker (1000) schrauben.
Reparaturhinweis!
Falls auf der Achse eine Scheiben-
bremse TSB 3709 oder TSB 4309
mit Federspeicherzylinder verbaut ist,
muss dieser abgebaut werden, um das
Formteil zu demontieren.
[8]
Obere Aufbördelung des Dübel (1642) verjüngen
bzw. aufbohren und mit einem Durchschlag den
Dübel durch das Formteil und den Führungslenker
austreiben.
[9]
Formteil vom Sitz des Führungslenker ziehen und
abnehmen.
Einbau
Alle Teile reinigen, auf Verschleiß und Beschädi-
gungen prüfen, ggf. auswechseln.
[10] Wenn demontiert, Formteil (1640) auf die Aufnah-
me am Führungslenker (Pfeil) stecken.
[11] Zylinderschraube (1644, SW 8) mit Scheibe (1643)
in den neuen Dübel (1642) einschrauben.
[12] Verschraubung mit einem Hammer in die
Bohrungen des Formteil (1640) und Führungslen-
ker (1000) einschlagen.
[13] Zylinderschraube mit einem vorgeschriebenen
Anziehdrehmoment von 50 Nm festziehen.
[14] Falls demontiert, das Formblech (1613) in die
Aufnahmen am Halter Zweiseitenlift (1610, Pfeil)
einführen.
[15] Halter und Formblech mit den Sicherungsschrau-
ben (1635) und den Sicherungsmuttern (1636,
SW 17) an der unter Arbeitsschritt [5] notierten
Position verschrauben.
Anziehdrehmoment:
75 Nm
