Merkmale

Anwendungs-
gebiete
Vollständige Motorschutz- und Steuereinheit
zum Schutz von Wechselspannungsmotoren,
die über Leistungsschalter oder Schütze an das
Netz geschaltet sind.
Vom Anwender programmierbare Schaltzu-
standsanzeige und Verriegelungsschema auf der
Abzweigebene.
Orts- und Fernanzeige von maximal drei Schalt-
geräten sowie Orts- oder Fernsteuerung eines
Schaltgerätes.
Sechs vom Anwender programmierbare Binär-
eingänge mit Orts- und Fernanzeige.
Messung und Anzeige von Strom, Energie, Wirk-
und Blindleistung.
Serielle Schnittstelle für Fernsteuerung und
Datenaustausch.
Die integrierte Motorschutz- und Steuereinheit
SPAC 320 C ist als Schutz- und Fernsteuergerät
für den Schrankeinbau entworfen. Zusätzlich
zu den Schutz-, Steuer- und Meßfunktionen
bietet das Gerät die Möglichkeit zur Daten-
MOTORSCHUTZ-
UND STEUEREINHEIT
SPAC 320 C

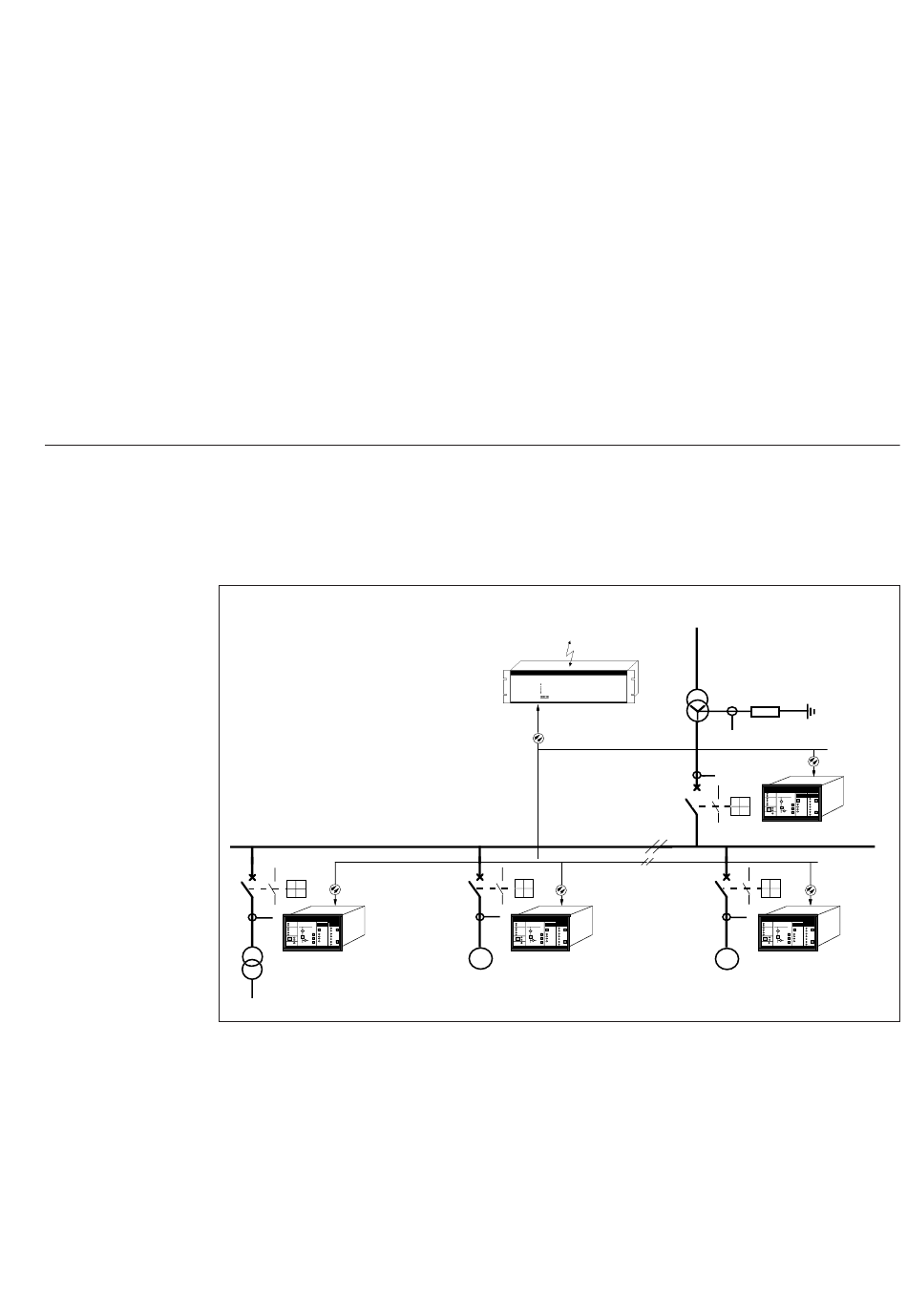

Abb.1. Verteiltes Schutz- und Steuersystem mit der Motorschutz- und Steuereinheit SPAC 320 C.
Dauernde Selbstüberwachung zur Gewähr-
leistung maximaler Zuverlässigkeit.
Hochstromstufe mit unverzögerter oder verzö-
gerter Auslösung.
Empfindliche, unverzögerte oder verzögerte
Summenstromstufe für Auslösung oder Mel-
dung.
Unterlastschutz mit großen Einstellbereichen
für den Stromansprechwert und die Auslösezeit.
Thermischer Überlastschutz, Überwachung al-
ler drei Phasen, wobei man das thermische Ab-
bild an Schutzobjekte mit oder ohne erwärm-
ungskritischer Stelle (Hot spot) anpassen kann.
Unsymmetrieschutz / Phasenausfallschutz mit
stromabhängiger (AMZ, I.D.M.T.) Auslöse-
zeit.
übertragung, welche eine Fernsteuerung des
Abzweiges ermöglicht. Ein serieller Lichtwellen-
leiter-Bus verbindet die Einheit mit den Gerä-
ten der Stationsleittechnik.
VERBINDUNG MIT
DER LEITSTELLE
STATIONS-
LEITGERÄT
OPTISCHER SPA-BUS
M
MOTORSCHUTZ-
3~
UND STEUEREINHEIT
SPAC 320 C
ABZWEIGSCHUTZ- UND
STEUEREINHEIT SPAC 311 C
M
MOTORSCHUTZ-
3~
UND STEUEREINHEIT
SPAC 320 C
3
