Merkmale
Anwendungs-
bereich
Vollständige Abzweigschutz- und Steuereinheit
mit stromunabhängigem oder stromabhängigem
Überstromschutz, Erdschlußrichtungsschutz
und automatischer Wiedereinschaltung.
Durch den Anwender programmierbare Schalt-
zustandsanzeige und VerriegelungsLogik für den
Abgang.
Orts- und Fernanzeige der Schaltzustände für
maximal sieben Schaltgeräte, sowie Orts- oder
Fernsteuerung von maximal sechs Schaltgeräten.
Die Abzweigschutz- und Steuereinheiten SPAC
531 C und SPAC 631 C sind als Schutz- und
Fernsteuerungsgeräte in Schrankbauweise ent-
worfen. Außer den Schutz-, Steuer- und Meß-
funktionen verfügen sie über die Möglichkeiten
der Datenübertragung zur Steuerung der Aus-
gänge. Eine Verbindung zu übergeordneten
leittechnischen Systemen wird über einen seri-
ellen Lichtwellenleiter-Bus durchgeführt.
DATENKOMMUNIKATIONS-
UND PROTOKOLLGERÄT
ABZWEIGSCHUTZ- UND
STEUEREINHEIT

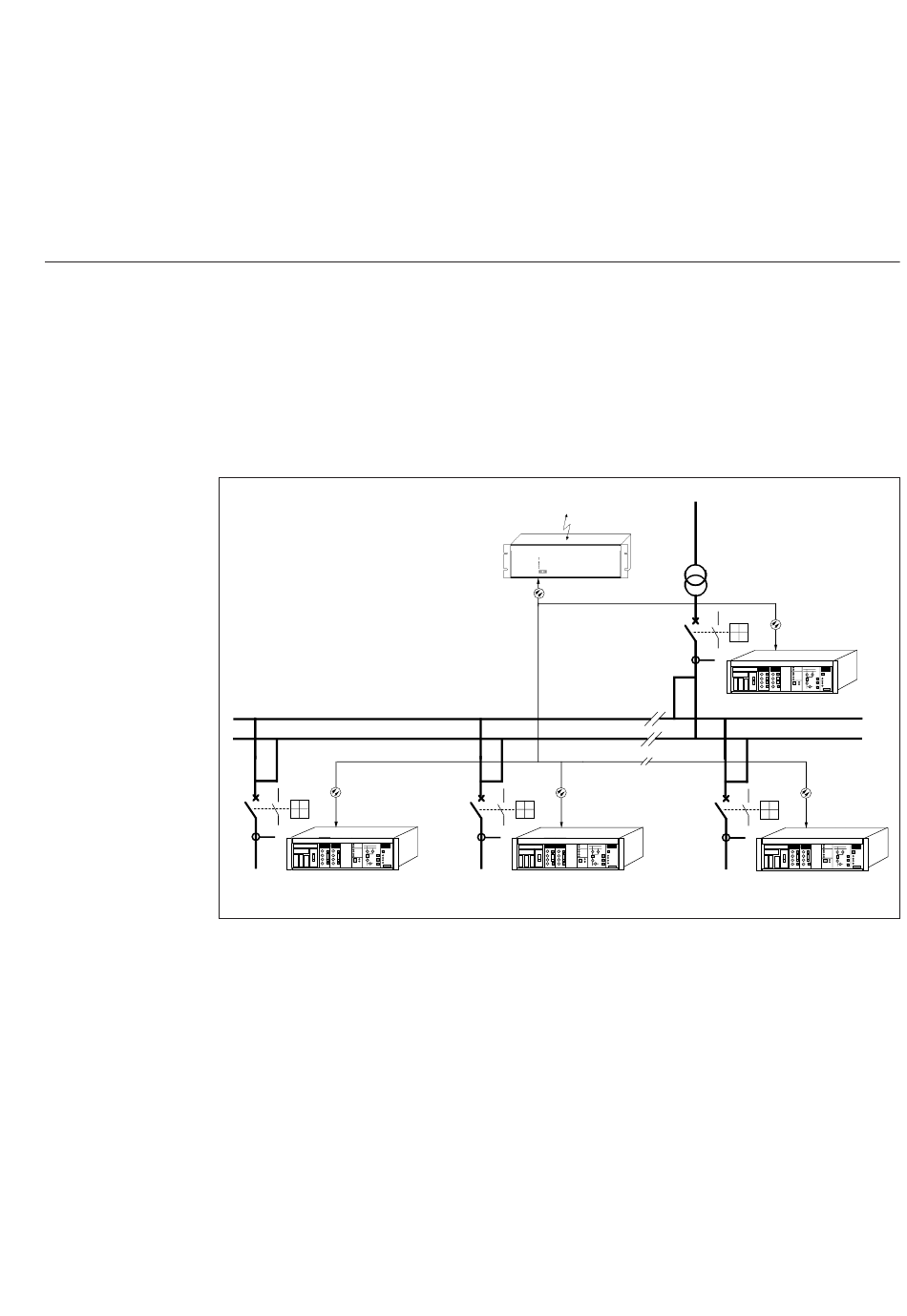

Abb. 1. Verteiltes Schutz- und Steuersystem mit Abzweigschutz- und Steuereinheiten vom Typ
SPAC 531 C.
Messung und Anzeige von Phasenstrom, ver-
ketteter Spannung, Energie sowie Wirk- und
Blindleistung.
Serielle Schnittstelle für Fernsteuerung und
Datenaustausch.
Dauernde Selbstüberwachung für die Gewähr-
leistung maximaler Zuverlässigkeit.
Die Abzweigschutz- und Steuereinheiten sind
in zwei mechanischen Ausführungen erhältlich:
SPAC 531 C in einem einzeiligen, 19" Gehäu-
se, Größe 1/1, und SPAC 631 C in einem
zweizeiligen, 19 " Gehäuse, Größe 1/2.
VERBINDUNG ZUM
STEUERUNGSRAUM
OPTISCHER SPA-BUS
ABZWEIGSCHUTZ- UND
STEUEREINHEIT
ABZWEIGSCHUTZ- UND
STEUEREINHEIT
ABZWEIGSCHUTZ- UND
STEUEREINHEIT
3
