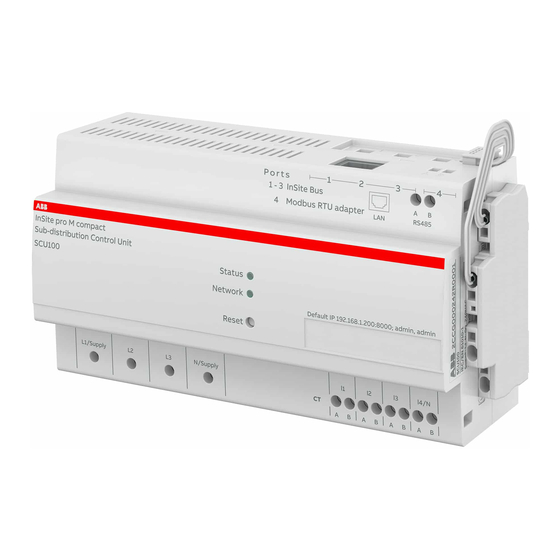

ABB INSITE PRO M COMPACT SCU100 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Steuergeräte
  5. INSITE PRO M COMPACT SCU100
  6. Benutzerhandbuch

ABB INSITE PRO M COMPACT SCU100 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für INSITE PRO M COMPACT SCU100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
—

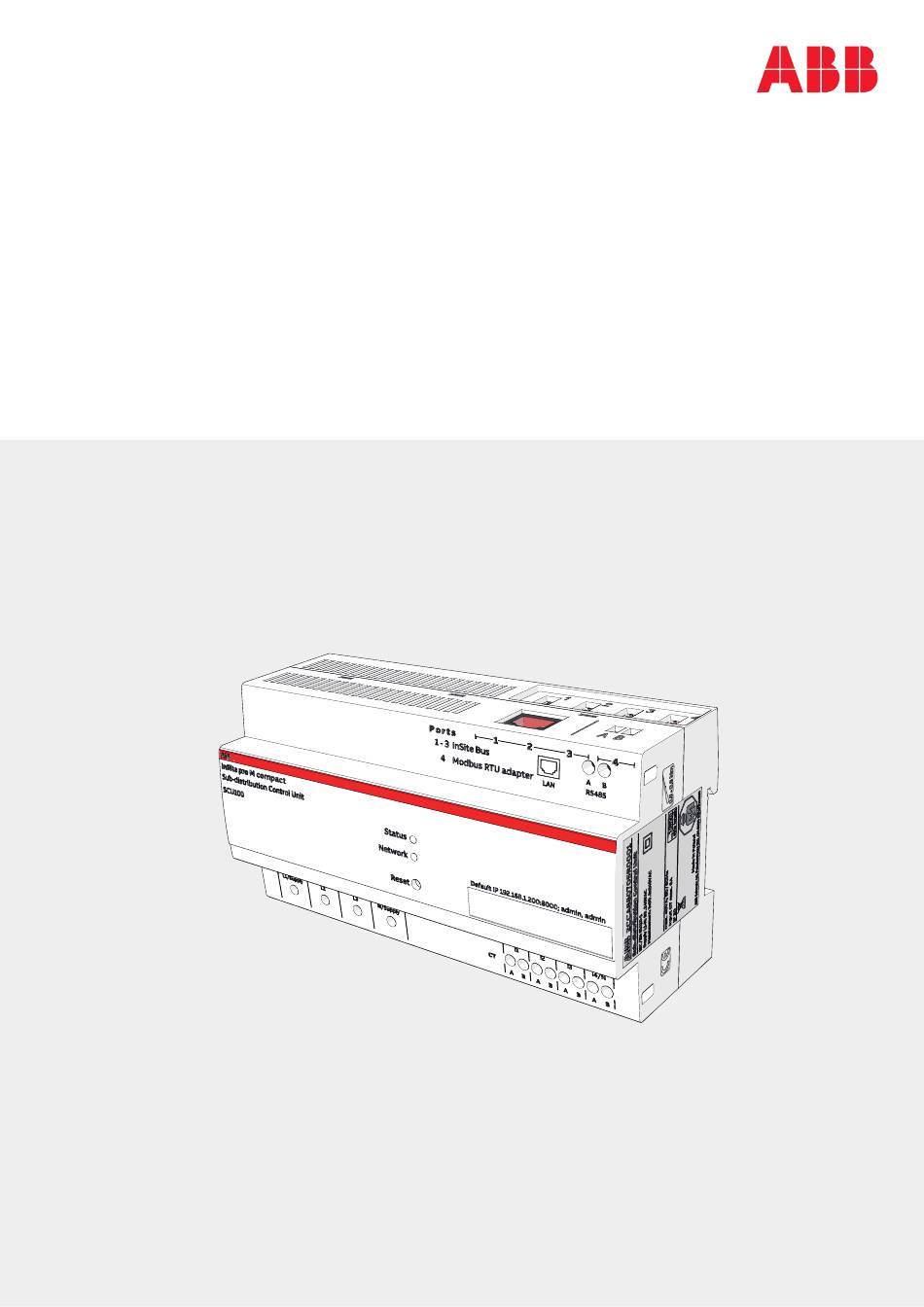

INSITE PRO M COMPACT
SCU100
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB INSITE PRO M COMPACT SCU100

Inhaltszusammenfassung für ABB INSITE PRO M COMPACT SCU100

  • Seite 1 — INSITE PRO M COMPACT SCU100 Benutzerhandbuch...
  • Seite 3 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH INHALTSVERZEICHNIS 1.Allgemeine Informationen ................... 5 1.1.Verwendung und Aufbewahrung des Handbuchs ..........5 1.2.Reinigung ........................6 1.3.Installation am Netz ....................6 1.4.Trennung vom Netz oder Anschlüssen an das Netz .........6 1.5.Sicherheitswarnungen ...................6 1.6.Entsorgung .......................6 1.7.Service und Wartung ....................6 1.8.Haftungsausschluss Cybersicherheit ..............7 2.Systemübersicht ....................8 2.1.Steuereinheit für Unterverteiler SCU100 ............8...
  • Seite 4 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 8.Zugriff auf die Steuereinheit ................30 8.1.Netzanschluss ....................... 30 8.2.Anmeldung an die Steuereinheit ..............34 9.Web-Benutzerschnittstelle ................35 9.1.Struktur ........................35 10.WebUI - Konfiguration ..................36 10.1.Geräte ........................36 10.2.Gruppen........................ 42 10.3.Baumstrukturansicht ..................43 10.4.Ereignisse ......................45 10.5.Automatisierung ....................46 10.6.Export/Import .....................47 11.WebUI –...

  • Seite 5: Allgemeine Informationen

    Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung geändert werden und können nicht als Verpflichtung der ABB Ltd. angesehen werden. ABB Ltd. haftet nicht für eventuelle Fehler in diesem Dokument. ABB Ltd. haftet unter keinen Umständen für unmittelbare, indirekte, spezielle, zufällige oder Folgeschäden jeglicher Art, die durch die Verwendung dieses Dokuments entstehen...

  • Seite 6: Trennung Vom Netz Oder Anschlüssen An Das Netz

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 1.2.Reinigung Ein trockenes Tuch verwenden. 1.3.Installation am Netz Die Installation des Geräts am Netz muss einen Schalter oder einen Leistungsschalter für den Anschluss an das Netz enthalten. Der Schalter oder Leistungsschalter muss richtig positioniert und leicht zugänglich sein und als Trennvorrichtung für das Gerät gekennzeichnet sein.

  • Seite 7: Haftungsausschluss Cybersicherheit

    Schutz der Steuereinheit für Unterverteiler SCU100, des Netzwerks, seines Systems und der Schnittstellen gegen jegliche Art von Sicherheitsverletzungen, unbefugten Zugriff, Störungen oder Eindringen zu schützen. ABB S.p.A. und die verbundenen Unternehmen haften nicht für Schäden und/ oder Verluste im Zusammenhang mit solchen Sicherheitsverletzungen, unbefugtem Zugriff, Störungen, Eindringen, Verlust und/oder Diebstahl von Daten oder Informationen.

  • Seite 8: Systemübersicht

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 2.Systemübersicht InSite pro M compact ist ein Überwachungssystem, das einen vollständigen Überblick über die Systemleistung bietet und das Energie- und Anlagenmanagement ermöglicht. Das System umfasst eine Steuereinheit für Unterverteiler (SCU100) und Feldgeräte, die mit der Steuereinheit verbunden sind: Energie- und Leistungszähler, Stromsensoren sowie digitale Ein- und Ausgabemodule (E/A-Module).

  • Seite 9: Funktion

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH LEDs Zwei LEDs zeigen den Status des Geräts bzw. jenen des Netzes an. • LED-Status Display Funktion Gerät ist aus Grün ein Gerät ist bereit Grün blinkt langsam Firmware ist bereit, Webserver wird geladen Orange blinkt langsam Firmware-Updaten wird ausgeführt Orange ein...
  • Seite 10 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 2.2.Stromsensoren CMS - CMS - Busschnittstelle Busschnittstelle Öffnung für den elektrischen Leiter Taster Taster • Status LED-Status der Stromsensoren Display Funktion Der Sensor ist online und im Messbetrieb. Es gibt eine Funktion in der Konfiguration, um die LEDs aller Sensoren nach einer bestimmten Zeit abzuschalten.
  • Seite 11 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Übersicht über die Sensoren System Pro M, SMISSLINE S800 DIN-Schiene Kabelbinder Montage- für alle MCBs, für MCB (S200, für für alle universell universell methode FI-Schalter, SMISSLINE) Sicherungs- S800-Geräte verwendbar ver wend bar FI-Schalter und LS-Schalter halter E90 mit Rahmen- mit Doppel-...
  • Seite 12 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 2.3.E/A-Module Der Bereich der E/A-Module setzt sich zusammen aus: • Eingangsmodul mit 4 Eingängen • Ausgangsmodul mit 4 Ausgängen • Eingangs- und Ausgangsmodul mit 2 Eingängen und 2 Ausgängen InSite-bus- Schnittstelle Taster Schraubenlose Klemmen •...
  • Seite 13 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 2.4.Zubehör Modbus RTU-Adapter Der Modbus RTU-Adapter ermöglicht eine einfache Verbindung vom 4. Port der SCU100 zu den externen ABB-Energie- und -Stromzählern. Es können nur Zähler angeschlossen werden, die mit Modbus RTU-Kommunikation ausgestattet sind. Steuereinheit für Unterverteiler...
  • Seite 14 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH InSite-Flachkabel Das INS105-Flachkabel ist ein 4-poliges Kabel zum Anschluss mehrerer Sensoren und E/A-Module an eine Steuereinheit. Bitte beachten Sie, dass die mögliche Kabellänge des InSite-Flachkabels von der Anzahl und Form der Sensoren und der Anzahl der angeschlossenen E/A-Module abhängt. •...

  • Seite 15: Verpackungsinhalt

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 3.Verpackungsinhalt 3.1.Steuereinheit Verpackungsinhalt Steuereinheit für Unterverteiler SCU100 Modbus-RTU-Adapter: umfasst das zu montierende Gerät auf der rechten Seite der Steuereinheit + Flachkabelsegment + Stecker Installationshandbuch Folgende Artikel sind nicht im Lieferprodukt enthalten: • Stromsensoren • E/A-Module •...

  • Seite 16: Technische Eigenschaften / Spezifikationen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 4.Technische Eigenschaften / Spezifikationen 4.1.Gesamtabmessungen und technische Daten Steuereinheit für Unterverteiler 64,2 IEC61010-1 Speisespannung [VAC] 90-240 (L1-N) Spannungsmessbereich [VAC] 90-240 (L1-N, L2-N, L3-N) UL 508 / CSA C22.2 No. 14 Speisespannung [VAC] 80-277 (L1-N) Spannungsmessbereich [VAC] 80-277 (L1-N, L2-N, L3-N)

  • Seite 17: Gesamtabmessungen Und Technische Daten Der E/A-Module

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 4.2.Gesamtabmessungen und technische Daten der E/A-Module 35,8 Eingangsmodul Ausgangsmodul Ein- und Ausgangs- DM11 DM00 modul DM10 Anzahl der digitalen Kanäle 4 Eingänge 4 Ausgänge 2 Eingänge + 2 Ausgänge Spannung* Aktiver Eingang: 22- Relaisausgang: Aktiver Eingang: 22- 26 VDC 5 VDC-240 VAC...

  • Seite 18: Kompatible Geräte

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 4.3.Kompatible Geräte Zu den Geräten, die mit E/A-Modulen kompatibel sind, gehören Kompakt-Leistungsschalter (MCCB), Zubehör von DIN-Schienen-Schutzgeräten, Überspannungsschutzgeräte und Zählerimpulsausgang. ABB-Serien, die mit E/A-Modulen kompatibel sind: Kompakt-Leistungsschalter Tmax XT Sicherungsautomaten Fehlerstromschutzgeräte S 200 RCCBs – F 200 SN 201 RCD-Blöcke –...

  • Seite 19: Hauptfunktionen Und Messungen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 5.Hauptfunktionen und Messungen 5.1.Messungen Die Messwerte im System werden von den angeschlossenen Geräten und der Steuereinheit selbst SCU100 bereitgestellt. Das Messprinzip für AC der SCU100-Steuereinheit umfasst die Messung am Netz und den Abzweigen. Netzseitig werden alle Werte direkt gemessen. Auf den Abzweigen wird der Strom von den Sensoren gemessen, während Spannung, Leistungsfaktor sowie Wirkleistung und Energie anhand der gemessenen Netzwerte berechnet werden.
  • Seite 20 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Achtung: Bitte beachten Sie hinsichtlich des Diagramms in der Zeichnung, dass N an der Einspeisung angeschlossen werden muss, um eine Beschädigung des Gerätes zu vermeiden. Das Drehen von Phase und Neutral kann das Gerät beschädigen. SCU100 L1/Supply N/Supply...

  • Seite 21: Gewährleistung

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 6.Installation Gewährleistung Der sichere Betrieb ist gewährleistet, wenn Montagearbeiten gemäß dieser Bedienungsanleitung durchgeführt wurden. Des Weiteren sind die Anweisungen im Handbuch zu beachten. Autorisiertes Personal Montage-, Anschluss- und Demontagearbeiten dürfen nur von autorisiertem und qualifiziertem Personal durchgeführt werden.

  • Seite 22: Montage Von Steckverbindern, Stromsensoren Und E/A-Modulen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 6.2.Montage von Steckverbindern, Stromsensoren und E/A-Modulen Anschluss der Steckverbinder Flachkabel – Steckverbinderbaugruppen Verwenden Sie die Steckverbinder nur einmal. Schließen Sie bis zu 32 Stromsensoren oder 8 E/A-Module (ein Modul entspricht 4 Sensoren) oder eine Kombination von Stromsensoren und E/A-Modulen an jede InSite-Bus-Schnittstelle der Steuereinheit an.

  • Seite 23: Montage Von Stromsensoren

    2. Führen Sie das Kabel durch die Öffnung des Messwertaufnehmers in das installierte Gerät. Das Kabel muss im Sensor isoliert werden! 3. Ziehen Sie dann die Schraube fest. Sensoren passen zu den ABB Sicherungsautomaten (S200, SMISSLINE) und FI/LS-Schaltern (SMISSLINE). Flachkabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann click 1.
  • Seite 24 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH • Montage von Sensoren auf DIN-Schienen Sensoren können auf allen 35-mm-DIN-Schienen (DIN 50022) montiert werden. Das Kabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann 1. Arretieren Sie die Halterung auf der DIN-Schiene. 2.

  • Seite 25: Montage Von E/A-Modulen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Montage von E/A-Modulen • Montage auf 35-mm-DIN-Schiene Um die Steuereinheit zu montieren, führen Sie die Schritte 1 und 2 aus. Das Gerät kann entweder horizontal oder vertikal montiert werden. Führen Sie zum Trennen die Schritte 3, 4 und 5 aus. Endverbindung Schließen Sie abschließend die Stromsensoren und die E/A-Module an die Steuereinheit an.

  • Seite 26: Zähleranschluss

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 6.3.Zähleranschluss Schließen Sie bis zu 16 Energie- und/oder Stromzähler an. Die Zähler müssen in der Daisy-Chain-Konfiguration angeschlossen werden. Die Klemmen A und B des Modbus-Adapters sind wie folgt verdrahtet: SCU100 Modbus- Adapter MA100 Modbus RTU- DIN-Schienen- Adapter Port 4 anschluss...

  • Seite 27: Installation Am Netz

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 7.Verdrahtungsplan In diesem Abschnitt wird die Vorgehensweise beschrieben, die für den korrekten Anschluss und die korrekte Verdrahtung der Steuereinheit und der E/A-Module erforderlich ist. 7.1.Steuereinheit Der Anschluss der SCU100 basiert auf der Art der verfügbaren elektrischen Leitung. Die SCU100 verfügt über eine eigene Stromversorgung an L1-N.

  • Seite 28: Einphasig Neutral

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Dreiphasig plus Nullleiter A B A B A B A B l3 l4/N Supply Achtung: Bitte beachten Sie den Schaltplan in der Abbildung und dass "N" an der Einspeisung angeschlossen werden muss, um eine Beschädigung des Gerätes zu vermeiden. Achtung: Stellen Sie sicher, dass "N"...
  • Seite 29 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH E/A-Module Der Anschluss von Eingangs- und Ausgangskanälen an Zubehör und externe Geräte ist in der folgenden Abbildung dargestellt. Zur Darstellung wird die Verbindung zu Signal-/Hilfskontakten und zu Lasten dargestellt. InSite-Bus InSite bus Input Output Signal-/ signal/auxilliary Hilfskontakte...

  • Seite 30: Zugriff Auf Die Steuereinheit

    4 DHCP-Zugriff Hostname: Insite Hinweis: Bei einer Änderung nach der Erstinbetriebnahme für den DHCP-Zugang 5 Laden Sie hier die neueste Softwareversion herunter: https://search-ext.abb.com/library/Download.aspx?DocumentID=9AK- K107680A3552&LanguageCode=en&DocumentPartId=&Action=Launch Beim ersten Setup muss die direkte LAN-Verbindung verwendet werden. Befolgen Sie die Anweisungen im Abschnitt "Direkte LAN-Verbindung"...

  • Seite 31: Zugriff Auf Die Web-Benutzeroberfläche Über Den Hostnamen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Zugriff auf die Web-Benutzeroberfläche über den Hostnamen Hostname: insite, Port: 8000 Soll zur IP-Adresse hinzugefügt werden, um die Portnummer (z. B. 192.168.1.200:8000) für den Zugriff auf den Webbrowser zu definieren. Die Definition der Portnummer ist wichtig, da ein Zugriff ohne die Portnummer nicht möglich ist.
  • Seite 32 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Änderung der Adapter-Einstellungen (links) Ethernet Mit einem Rechtsklick wählen Sie "Eigenschaften" Doppelklicken Sie auf Internetprotokoll Version 4 (TCP/IPv4)
  • Seite 33 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH IP-Adresse eingeben: 192.168.1.5 und Subnetzmaske: 255.255.255.0 und bestätigen Sie mit OK. Stellen Sie sicher, dass die IP-Adresse im zugewiesenen LAN nicht bereits verwendet wird. In diesem Fall sind Anpassungen notwendig. (192.168.1.x; x = 2…199, 201…255) Schließen Sie jetzt Ihr Gerät an die Steuereinheit SC100 an...

  • Seite 34: Anmeldung An Die Steuereinheit

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 8.2.Anmeldung an die Steuereinheit Die Web-Benutzeroberfläche ist für die Verwendung auf Browser-basierten Geräten ausgelegt. Der empfohlene Webbrowser ist Google Chrome. Weitere unterstützte Browser sind Safari, Firefox, Opera, Internet Explorer. Startbildschirm (Anmeldung) Geben Sie die IP-Adresse des Gerätes in die Browser-Adressleiste ein. Für den Zugriff auf den Webbrowser ist es außerdem wichtig, die Portnummer 8000 zu definieren.

  • Seite 35: Web-Benutzerschnittstelle

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 9.Web-Benutzerschnittstelle Hier wird die Struktur der Web-Benutzerschnittstelle (WebUI) gezeigt. Sie ist in zwei Hauptbereiche unterteilt: Betrieb- und Einstellungsbereich Der Bereich "Betrieb" umfasst alle Seiten, auf denen die gesammelten Daten angezeigt und das System gesteuert wird. Der Bereich "Einstellungen"...
  • Seite 36 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.WebUI - Konfiguration Um mit der Konfiguration des Systems zu beginnen, befolgen Sie die Anweisungen und Hinweise in den Abschnitten zu den Menüs "Konfiguration" und "Einstellungen. Sicheres Herunterfahren: Um sicherzustellen, dass alle Einstellungen gespeichert sind, wird empfohlen, vor dem Abschalten eine sichere Abschaltung durchzuführen (Einstellungen →...
  • Seite 37 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Stromsensoren Das Menü ermöglicht mithilfe von Schaltfläche den Zugriff auf die Informationen, die nachstehend kurz erläutert werden. Unter "Phase", "Knoten" und "Gruppe können Sie den "Auswahlfilter" oder die "Sortierfunktion" anwenden, um die gewünschten Werte zu finden. Es ist auch möglich, neue Sensoren mit einer eigenen definierten ID-Nummer hinzuzufügen, die ID-Nummer zu ändern und bei Bedarf ein LED-Off-Timeout zu setzen.
  • Seite 38 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Meter Das Menü ermöglicht mithilfe von Schaltfläche den Zugriff auf die Informationen, die nachstehend kurz erläutert werden. Es ist auch möglich, neue Meter hinzuzufügen. Dazu klicken Sie auf "Meter hinzufügen": Der Typ des angeschlossenen Meters kann automatisch durch Anklicken von "Modell erkennen" (nicht gültig für das Modell IM300) abgerufen werden bzw.
  • Seite 39 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH E/A-Module: Schaltflächen Hinzufügen Neues Erstellen Sie eine neue Sensor-ID und weisen Sie sie dem physischen E/A-Modul Modul zu, indem Sie auf die Schaltfläche des Sensors klicken hinzufügen (Hinweis: Warten Sie vor der Zuweisung des nächsten Sensors auf die und zuweisen Bestätigung) Neues...
  • Seite 40 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Es ist möglich, den E/A-Modulen automatisch Adressen zuzuweisen. Um den automatischen Zuordnungsprozess zu starten, muss die Option "Neue E/A-Module hinzufügen (automatisch)” gewählt werden. Der Prozess wird gemäß den folgenden Schritten automatisch ausgeführt. 1. Autom. Zuweisung starten 2.
  • Seite 41 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH E/A-Moduldefinitionen Modulidentifikationsnummer (zu diesem Zeitpunkt nicht änderbar): beginnend ab 97, die letzte Ziffer gibt die Kanalnummer des Moduls an. Der Modultyp wird automatisch erkannt, wenn das Modul Modultyp hinzugefügt und zugewiesen wird. Es ist möglich, den Modulnamen festzulegen Modulname (max.
  • Seite 42 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.2.Gruppen Auf dieser Seite können Gruppen von Geräten erstellt oder entfernt werden. Durch Anklicken der Schaltfläche "Neu hinzufügen" kann eine neue Gruppe erstellt werden, indem der Gerätetyp ausgewählt wird. Sobald ein Gruppentyp ausgewählt wurde, muss der Name der Gruppe eingegeben und eine Beschreibung hinzugefügt werden.

  • Seite 43: Baumstrukturansicht

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.3.Baumstrukturansicht Auf dieser Seite kann die Struktur des bestehenden elektrischen Netzes durch die Konstruktion eines Baumansicht-Schemas zwischen den Knoten repliziert werden. Das Symbol identifiziert einen virtuellen einzelnen Knoten oder einen untergeordneten Knoten, während das Symbol einen physischen Knoten anzeigt.
  • Seite 44 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Um einen physischen Knoten zu erstellen, klicken Sie auf das Einstellung-Symbol, klicken Sie auf "Knoten hinzufügen", wählen Sie im Dropdown-Menü einen Knotentyp aus (Stromsensoren, Meter oder E/A- Module) und fügen Sie diesen dem verfügbaren Element hinzu. In der Liste werden nur die Geräte angezeigt, die bereits in der Auswahl der “Konfiguration –...
  • Seite 45 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.4.Ereignisse Diese Seite ermöglicht das Setzen von Ereignissen. Wenn ein neues Gerät hinzugefügt wird, werden die Ereignisse "Kommunikationsausfall - wiederherstellen" und "Wiederkehr der Kommunikation - "Kommunikation" automatisch konfiguriert, um den Verbindungsstatus für dieses Gerät zu überwachen. Falls ein Alarm auftritt, wird er im Abschnitt “Analyse –...

  • Seite 46: Automatisierung

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.5.Automatisierung Diese Seite ermöglicht es, automatische Aktionen auf ausgewählten Geräten festzulegen, wenn ein bestimmtes konfiguriertes Ereignis eintritt. Die automatische Aktion kann nur für E/A-Module eingestellt werden, für die unter “Konfiguration – Geräte – E/A-Module” bereits Ausgangskanäle konfiguriert sind. Legen Sie beim Hinzufügen oder Bearbeiten einer Automatisierung bitte folgendes fest: Name Legen Sie die Bezeichnung der Automatisierung fest.
  • Seite 47 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 10.6.Export/Import Export Diese Seite ermöglicht den Export der vollständigen Einstellungen von Geräten/Gruppen/Baumansichten und von historischen Werten durch Anklicken der entsprechenden Kontrollkästchen und Anklicken der Schaltfläche "Jetzt herunterladen". Import: Diese Seite ermöglicht das Importieren von Einstellungen und/oder historischen Werten. Es ist möglich, Geräte/Gruppen/Baumansicht in den Import einzubeziehen oder diesem auszuschließen.

  • Seite 48: Webui - Einstellungen

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 11.WebUI – Einstellungen 11.1.Nutzer Diese Seite ermöglicht es dem "Administrator" durch Anklicken von "Neu hinzufügen" neue Benutzer hinzuzufügen, z. B. "Bediener" oder "Gast": nur der Administrator kann Benutzerprofile hinzufügen. Um bereits erstellte Benutzer zu entfernen, wählen Sie den zu löschenden Benutzer aus. Dann klicken Sie auf "Auswahl entfernen”.
  • Seite 49 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 11.2.Email - FTP Email Einstellungen für Kontaktdaten. Email- und FTP-Einstellungen werden benötigt, um Email-Versand und den FTP-Datenexport durchzuführen. Stellen Sie sicher, dass keine Firewall den Export blockiert. Stellen Sie sicher, dass die Kommunikation über den SMTP-Port 587 oder 465 (SSL) in Ihrem Netzwerk zulässig ist.
  • Seite 50 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 11.3.Kommunikation Die folgenden Informationen müssen so eingestellt werden, dass der Zugriff auf die Benutzerschnittstelle über IP möglich ist: DHCP oder statisch (Hinweis: Mit DHCP finden und definieren Sie eine IP Modus IP-Adresse über den Router mithilfe der MAC-Adresse oder des Geräte-/ Hostnamens - insite).
  • Seite 51 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH SNMP Um Version 3 zu aktivieren, markieren Sie das Kontrollkästchen "v.3", geben Sie die UDP-Portnummer, das Passwort (mindestens 8 Zeichen), den Sicherheitsnamen und die Engine-ID ein (mindestens 12 Zeichen im Hexadezimalformat). Die Port-Nummer muss 161 oder größer als 1024 sein (identisch mit der Version v.1/2c).
  • Seite 52 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Modbus Hier können Sie Änderungen an den MODBUS TCP- und MODBUS RTU-Einstellungen vornehmen und die .xlsx-Datei der Registerkarte herunterladen, mit die mit Onboard-Firmwareversion verknüpft ist. Modbus TCP aktivieren Modbus TCP-Kommunikation aktivieren Modbus TCP- Einstellungen TCP Port TCP-Port konfigurieren Modbus ID...
  • Seite 53 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH SCU100 kann über den VPN-Server mit dem VPN-Netzwerk verbunden werden. Der Open VPN Client Version 2.4.7 wird "unverändert" ohne Modifikation und als Standalone-Komponente verwendet. Der Quellcode kann hier heruntergeladen werden: https://swupdate.openvpn.org/community/releases/openvpn-2.4.7.tar.gz https://github.com/OpenVPN/openvpn.git Um den VPN-Client zu aktivieren, muss die Konfigurationsdatei (.ovpn-Format) in den Bereich auf der Seite "VPN Konfiguration"...
  • Seite 54 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Nach dem Hochladen kann eine Verbindung zum VPN-Server durch Betätigung der Schaltfläche "VPN Client starten" initialisiert werden. Wenn die Verbindung erfolgreich ist, wechselt der Status zu "Verbunden", andernfalls ist ein Debitoren der Verbindung durch Herunterladen der VPN-Protokolldatei möglich.
  • Seite 55 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH POST: /api/gateway/data Der Endpunkt erlaubt den Datenabruf von der Steuereinheit: verfügbare Online- und historische Werte können aus der Datei Insite_register_map.xlsx auf den Registerkarten "SCU100 Netz und Sensoren" sowie "SCU100 Zähler", "E/A", Systemansicht ausgelesen werden. Variablen werden durch die Modbus- Registeradresse identifiziert und müssen in einem JSON-Körper einer POST-Anforderung bereitgestellt werden.
  • Seite 56 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Beispiele Online-Daten lesen Autorisierungs-Header: 4936258d59b4e00df81f73fab2a0214c Anforderung im JSON-Körper: “data”: [ “addresses”:[36866, 36868], “type”: “online” Antwort im JSON-Körper: “ip”: “192.168.1.200”, “id”: “insite”, “data”: [ “timestamp”: 1593174314, “values”: { “36866”: 242.32, “36868”: 241.68 Historische Daten lesen Autorisierungs-Header: 4936258d59b4e00df81f73fab2a0214c Anforderung im JSON-Körper: “data”: [...
  • Seite 57 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Gemische Anforderung für Online- und historische Daten Angeforderte Daten können gemischt werden (online mit historischen oder mehrere historische Zeitbereiche), z. B.: “data”: [ “_comment”: “Query multiple registers for online data”, “addresses”: [36866, 36868], “type”: “online” “_comment”: “Query multiple registers for historical data”, “addresses”: [36866, 36868], “type”: “historical”,...

  • Seite 58: Ssl-Zertifikat

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 11.4.SSL-Zertifikat In diesem Abschnitt ist es möglich, eine .pem-Datei mit einem privaten Schlüssel und einem öffentlichen Zertifikat hochzuladen oder zu generieren, um eine sichere Verbindung über den Webbrowser herzustellen. Hochladen Es ist möglich, das gegenwärtig vorhandene Zertifikat zu durchsuchen, hochzuladen oder herunterzuladen.

  • Seite 59: Zertifikatsimport-Assistent

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Zertifikatsimport-Assistent INTERNET EXPLORER (nur Windows 10) GOOGLE CHROME 1. Internet-Optionen öffnen 1. Einstellungen öffnen 2 Wählen Sie die Registerkarte "Inhalt" und 2 Blättern Sie nach unten, um "Erweitert" dann Zertifikate Eins zu öffnen. 3 Wählen Sie "Vertrauenswürdige 3 Klicken Sie auf "Zertifikate verwalten", Stammzertifizierungsstellen"...

  • Seite 60: Firmware Update

    Über dieses Menü können Sie die Firmware der Steuereinheit aktualisieren. Aus Gründen der Sicherheit und der Funktionalität wird dringend empfohlen, die Firmware auf die neueste Version zu aktualisieren. Bitte überprüfen Sie die ABB-Website auf die aktuelle SW-Version und laden Sie die neueste Version der Firmware herunter.
  • Seite 61 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH System In diesem Abschnitt ist es möglich, einen System-Reset durchzuführen (Neustart des Gerätes mit den aktuellen Einstellungen), um die Standardeinstellungen wiederherzustellen und eine sichere Abschaltung durchzuführen. Nach jeder Änderung der Einstellungen empfehlen wir Ihnen, eine sichere Abschaltung durchzuführen.
  • Seite 62 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 12.WebUI – Monitor 12.1.Dashboard im Abschnitt "Dashboard" ist es möglich, verschiedene Dashboards zu erstellen und anzupassen, um eine unmittelbare und gut sichtbare Zusammenfassung des gewünschten Messdatensatzes und Systeminformationen zu erhalten. Es ist möglich, bis zu fünf verschiedene Dashboards zu erstellen. Dazu klicken Sie auf die Schaltfläche "+" neben den Dashboard-Registerkarten.
  • Seite 63 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Die Dashboard-Schnittstelle basiert auf einer vordefinierten Widget-Logik. Um dem Dashboard ein neues Widget hinzuzufügen, klicken Sie auf "Widget hinzufügen". Schaltflächen Hinzufügen Wählen Sie das Widget aus vordefinierten Kategorien aus: Widget "Momentanwerte", "Gerätestatus", "Energie", "Alarmprotokolle", "Gerätezeit"...

  • Seite 64: Aktuelle Werte

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 12.2.Aktuelle Werte Kontrolleinheit Der Abschnitt "Aktuelle Werte" zeigt alle Messwerte der Kontrolleinheit als Trend der letzten 10 s an. Wenn kein Graph sichtbar ist, muss die Gerätezeit mit der Schaltfläche "Zeit manuell setzen" im Menü "Einstellungen Allgemein / Zeit"...
  • Seite 65 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Stromsensoren Hier können die "Aktuelle Werte" für die Stromsensoren visualisiert werden. Sensoren müssen zuerst zugewiesen und konfiguriert werden (siehe "Konfiguration – Geräte – Aktuelle Sensoren). Bei einer DC-Sensormessung ziehen Sie bitte die "Konfiguration – Geräte – Stromsensoren" hinzu. Konfigurieren Sie "Phase"...
  • Seite 66 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH E/A-Module Hier können die "Aktuelle Werte" für jeden Digitalkanal des E/A-Moduls visualisiert werden. "Aktuelle Werte" und "Status" und "Meter". Die Rücksetzung von Metern ist ausschließlich Administratoren und Bediener vorbehalten.
  • Seite 67 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 13.WebUI – Analyse 13.1.Historische Werte Hier ist es möglich, die benutzerdefinierten "historischen Werte" von verschiedenen Messungen entsprechend der ausgewählten Kategorie oder Gruppe zu visualisieren. Die Datenauflösung hängt vom Gerät ab und bindet das maximale Zeitintervall, das angezeigt werden kann.
  • Seite 68 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 13.2.Benchmarke Hier können Vergleiche vorgenommen werden zwischen: • Messungen von zwei verschiedenen Geräten im gleichen Zeitintervall (nach Gerät) • Messungen eines einzelnen Gerätes in zwei verschiedenen Zeitintervallen (nach Perioden) Ebenso wie für die "historischen Wert" hängt die Auflösung vom gewählten Gerät ab und bindet das maximale Zeitintervall, das angezeigt werden kann.

  • Seite 69: Datenexport

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 13.4.Datenexport Um einen Datenexport per Email und/oder FTP durchführen zu können, müssen die Kontaktdaten → für Email und FTP-Server konfiguriert werden (siehe "Einstellungen" Email, FTP). Hier können Sie Mess- und/oder Verlaufsalarme der konfigurierten Geräte exportieren und/oder herunterladen und Datenexporteinstellungen bearbeiten: Einstellungen Datentyp auswählen: "Gesamtenergie", "Energie pro...

  • Seite 70: Webui - Steuerung

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 14.WebUI – Steuerung 14.1.Steuerung Hier kann der Status (Öffnen/Schließen) jedes einzelnen Ausgangsanschlusses der aktiven Module geändert werden. Vor Abschluss der Aktion wird eine Bestätigungsmeldung angezeigt. Die Steuerung von Geräten ist ausschließlich dem Administrator vorbehalten...

  • Seite 71: Netz- Und Sensormesswerte Der Steuereinheit

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 15.Modbus TCP/RTU Kommunikationsschnittstelle 15.1.Netz- und Sensormesswerte der Steuereinheit Einführung in das MODBUS-Protokoll Das serielle Modbus-Leitungsprotokoll ist ein Master-Slaves-Protokoll. Das bedeutet, dass nur ein Master und ein oder mehrere Slave-Knoten (max. 247) an denselben seriellen Bus angeschlossen werden können. Eine Modbus-Kommunikation wird immer vom Master initiiert und es gibt immer nur eine Transaktion gleichzeitig.
  • Seite 72 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Kommunikation mit CMS Physische Schnittstelle RS-485 Um mit dem CMS über ein übergeordnetes System zu kommunizieren, müssen alle Geräte (Master und Slaves) die gleiche Datenrate und das gleiche Datenformat haben. Diese Einstellungen werden über die Web-Benutzeroberfläche definiert, wie im entsprechenden Kapitel beschrieben.

  • Seite 73: Fehlercodes

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Fehlercodes Das Modbus-Protokoll definiert eine übliche Art der Fehlermeldungen. Es wird erwartet, dass jede im Unicast-Modus gesendete Anforderung (Lesen oder Schreiben) einen Wert in einem Paket derselben Struktur zurückgibt. Bei einem Meldungslieferfehler (kein CRC-Problem, sondern ein Meldungsausführungsproblem) enthält die erzeugte Antwort einen Funktionscode mit gesetztem MSB (80h) und ein einzelnes Byte, das den Fehlercode mit der Bezeichnung "Ausnahmecode"...
  • Seite 74 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Werte mit besonderer Bedeutung: Berechnete Abzweigleistungs- und Energiewerte Sonderwerte (hex) Sonderwerte (dez) Bedeutung FFFF 7FF0 4'294'934'512 Daten anstehend, Erfassung läuft FFFF 7FF1 … FFFF 4'294'934'513 … 4'294'934'523 Reserviert 7FFB FFFF 7FFC 4'294'934'524 Der Sensor ist bekannt, aktuell aber nicht zugänglich FFFF 7FFD 4'294'934'525...
  • Seite 75 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Sensor anzeigen "Der Schreibvorgang in diesem Register startet oder stoppt das schnelle Blinken der LED eines angegebenen Sensors zu Diagnosezwecken." Adresse Adresse Wort Beschreibung Auflösung Format 1 Zugriff 2 (hex) (dez) (16-bit) und Einheit 3011 12'305 Sensor anzeigen...

  • Seite 76: Polarität Der Sensoren (Für Gleichströme)

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Polarität der Sensoren (für Gleichströme) Diese Register enthalten den konfigurierten Nennstromwert und die Informationen der Gleichstrompolarität jedes Sensors im folgenden Bitformat: 000P RRRR RRRR RRRR • R Reserviert für zukünftige Verwendung • P Informationen zur Gleichstrompolarität 0 = direkt, Gleichstrom aus dem Kegel wird positiv angezeigt 1 = rückwärts, Gleichstrom aus dem Kegel wird negativ angezeigt Diese Einstellung hat Einfluss auf alle DC-Werte des angegebenen Sensors.
  • Seite 77 15.2.Zähler InSite pro M ermöglicht den Anschluss von bis zu 16 Zählern mit der RS-485-Schnittstelle. Unterstützt werden ABB M2M-, M4M-, DMTME-, IM300- und EQ-Zähler mit Modbus RTU-Kommunikationsprotokoll. Jedem Zähler kann die Modbus-ID von 1 bis 16 zugewiesen werden. Zählerdaten sind auf der Steuereinheit-WebUI verfügbar und verwenden das Modbus TCP- oder Modbus RTU-Protokoll.
  • Seite 78 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Weitere Informationen zu jeder Menge finden Sie im Benutzerhandbuch für bestimmte Zähler und können über die Messgeräteadresse auf der Registerkarte "Meters" (Zähler) in der Excel-Datei aufgerufen werden. 15.3.E/A-Module InSite pro M ermöglicht den Anschluss von bis zu 24 E/A-Modulen. E/A-Module können der Modbus-ID von 97 bis 120 zugewiesen und über die WebUI und Modbus TCP/RTU-Protokolle zugewiesen werden.
  • Seite 79 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Schreibbar E/A-Modul E/A-Modul E/A-Modul Externer Modbus Webserver Speicher Modbus...

  • Seite 80: Simple Network Management Protocol - Snmp

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 16.Simple Network Management Protocol – SNMP Auslesen von Werten Das Protokoll gilt für folgende Elemente: • Netzparameter • Berechnete Werte • Gemessene Abzweigstromwerte Wenn Sie die Werte einer nachfolgenden Messung erfassen müssen, müssen Sie das SNMP-Protokoll und das externe Speichersystem verwenden.
  • Seite 81 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Werte mit besonderen Bedeutungen für Abzweigstrom- und Energiewerte (ein Wort, 32 Bit) werden nachfolgend zusammengefasst: Sonderwerte (hex) Sonderwerte (dez) Bedeutung 7FF0 32'752 Daten anstehend, Erfassung läuft 7FF1 … 7FFB 32'753 … 32'763 Reserviert 7FFC 32'764 Der Sensor ist bekannt, aktuell aber nicht zugänglich...

  • Seite 82: Beispiele

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 16.1.SNMP-Objekte SNMP-Objektbezeichner SMI-Datentyp SMI-Datentyp Beispielwert SNMPv2-MIB::sysDescr.0 STRING ABBCircuitMeasurementSy stemInsite SNMPv2-MIB::sysUpTime.0 Zeitstempel (117750) 0:19:37.50 SNMPv2-MIB::sysName.0 STRING CMS700 SNMPv2-MIB::sysLocation.0 STRING Standort von Insite SNMPv2-MIB::sysServices.0 GANZZAHL Alle Objekte sind schreibgeschützt. Um alle TRMSsens-Werte in einer einzelnen snmpget-Anforderung zurückzugeben, verwenden Sie bitte den Variablennamen der benutzerdefinierten “TRMSsensAll”-Variablen.
  • Seite 83 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH SNMPv3 # snmpget -v3 -e engine_id -u security_name -a MD5 -A password -x DES -X password -l authPriv 192.168.1.200:161 INSITE::tRMSsens1 INSITE::tRMSsens1 = GANZZAHL: 32767 # snmpgetnext -v3 -e engine_id -u security_name -a MD5 -A password -x DES -X password -l authPriv 192.168.1.200:161 INSITE::tRMSsens1 INSITE::tRMSsens2 = GANZZAHL: 32767 # snmpwalk -v3 -e engine_id -u security_name -a MD5 -A password -x DES -X password -l...
  • Seite 84 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Modbus Standard TCP Port: 8001 Standard SNMP Port: 8002 • Modbus-Karte (entsprechend Firmware-Version 1.1.0) Adr. Adr. Wort Beschreibung Auflösung Ein- Format Zugriff SNMP- (hex) (dez) (16- (1-Bit-Wert) heit Variablenname bit) Laufende Messwerte: Diese Register enthalten die tatsächlichen Messdaten. 0000 0 TRMS-Wert von Sensor 1 0,01...
  • Seite 85 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Beschreibung Auflösung Ein- Format Zugriff SNMP- (hex) (dez) (16- (1-Bit-Wert) heit Variablenname bit) Gemessene Halten-Werte: Diese Register enthalten die zu einem bestimmten Zeitpunkt ermittelten Halten-Werte während der Ausführung der Anforderung "Halten-Messung auslösen". TRMS Halten-Wert von Sensor 0C00 3'072 0,01...
  • Seite 86 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Beschreibung Auflösung Ein heit Format Zugriff SNMP- (hex) (dez) (16- (1-Bit-Wert) Variablenname bit) Abzweige 3200 Abzweig-Name von Sensor 1 Buchstabenfolge (03,10) 12'800 branchNamesens1 3240 Abzweig-Name von Sensor 2 Buchstabenfolge (03,10) 12'864 branchNamesens2 …...
  • Seite 87 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Beschreibung Auflösung Ein- Format Zugriff SNMP- (hex) (dez) (16- (1-Bit-Wert) heit Variablenname bit) Netzmessregister 9002 36'866 2 PHASENSPANNUNG L1-N 0,01 ohne Vorzeichen R (03) 9004 36'868 2 PHASENSPANNUNG L2-N 0,01 ohne Vorzeichen R (03) 9006 36'870 2...
  • Seite 88 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Beschreibung Auflösung Ein- Format Zugriff SNMP- (hex) (dez) (16- (1-Bit-Wert) heit Variablenname bit) Netzmessregister 90AE 37'038 2 WIRKENERGIE L1 100Wh ohne Vorzeichen R (03) whL1-100 90B0 37'040 2 WIRKENERGIE L2 100Wh ohne Vorzeichen R (03) whL2-100...
  • Seite 89 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Diese Register enthalten die allgemeine Übersicht über das System, von der Anzahl der Kanäle und den angeschlossenen Geräten bis hin zur Konfiguration der SCU100. Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format Zugriff (hex) (dez) (16- Modbus...
  • Seite 90 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung 934A 37706 Energiephasen Blindleistung netto L3 kvarh Vorzeichen R 0,01 0,01 ohne 934E 37710 Energiephasen Scheinleistung Import L1 kVAh...
  • Seite 91 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung Ober- Spannungsober- ohne 93A4 37796 schwingungen schwingungen 5. L3-L2 Vorzeichen R Ober- Spannungsober- ohne 93A5 37797...
  • Seite 92 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung ohne BLINDENERGIE von Vorzeichen 93FE 37886 2 IMPULSEN EINGANG (CH2) lang ohne 9400 37888 1 Ausgang 1 Vorzeichen ohne...
  • Seite 93 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung 9432 37938 Unverzögert Blindleistung L2 Vorzeichen 0,01 0,01 9434 37940 2 Unverzögert Blindleistung L3 Vorzeichen 0,01 0,01...
  • Seite 94 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Maximalwerte Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung ohne Vorzeichen 9461 37985 Maximalwerte MAX. NETZSTROM L1 lang ohne Vorzeichen 9463 37987 Maximalwerte MAX.
  • Seite 95 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung Reset Wirkenergie-Export ohne 949E 38046 1 Vorgänge Rücksetzbares Energiereg. Vorzeichen R/W 1 Reset Blindenergie-Import ohne 949F 38047...

  • Seite 96: Geräteinformation

    SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung ohne Vorzeichen 94F2 38130 Sonstiges IMPULSENERGIEGEWICHT lang R/W - ohne 94F4 38132 Sonstiges Wochentag Vorzeichen ohne...
  • Seite 97 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung Lastprofileinstellungen ohne 9545 38213 Einstellungen Kanaleingaben Vorzeichen R/W - Aktionenregister: Ein-/Aus- ohne 9547 38215 Einstellungen Schwellen...
  • Seite 98 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH Adr. Adr. Wort Slave Kategorie Beschreibung Ein- Format (hex) (dez) (16- Mod- heit griff Zähler Res. Res. bit) bus ID Auflösung ohne 956C 38252 Einstellungen Komplexe Alarmoperatoren - Vorzeichen R/W - LED Quelle 0 = Wirkleistung, ohne 956D 38253...
  • Seite 99 E519 58649 1 E/A-Modul Alarmstatus Port 3 unterstützt) Ohne Vorzeichen (jedoch nicht E51A 58650 1 E/A-Modul Alarmstatus Modul unterstützt) Die vollständige Modbus- und SNMP-Karte entnehmen Sie bitte der Datei, die Sie auf der ABB InSite pro M compact-Website herunterladen können.
