Die im Gerät enthaltene Steuereinheit zeigt mit
LED's den Schaltzustand von bis zu drei Schalt-
geräten an. Außerdem können über das Fern-
steuersystem Zustandsanzeigen des Leistungs-
schalters und der Trenner sowie Befehle, z.B.
Öffnen oder Schließen eines Leistungsschalters,
zu einer übergeordneten Leitstelle übertragen
werden. Die Schaltzustandsanzeigen und die
Steuersignale werden über den seriellen Bus
übertragen. Mit den Drucktastern auf der Front-
platte der Steuereinheit kann ein Schaltgerät
zusätzlich im Vor-Ort-Betrieb betätigt werden.
Die Steuereinheit mißt ferner die Werte der
Phasenströme und zeigt sie an. Die Wirk- und
Blindleistung wird über zwei mA-Eingänge unter
Verwendung von externen Meßwandlern aus-
gewertet. Die Energie kann entweder aus der
gemessenen Leistung berechnet oder über einen

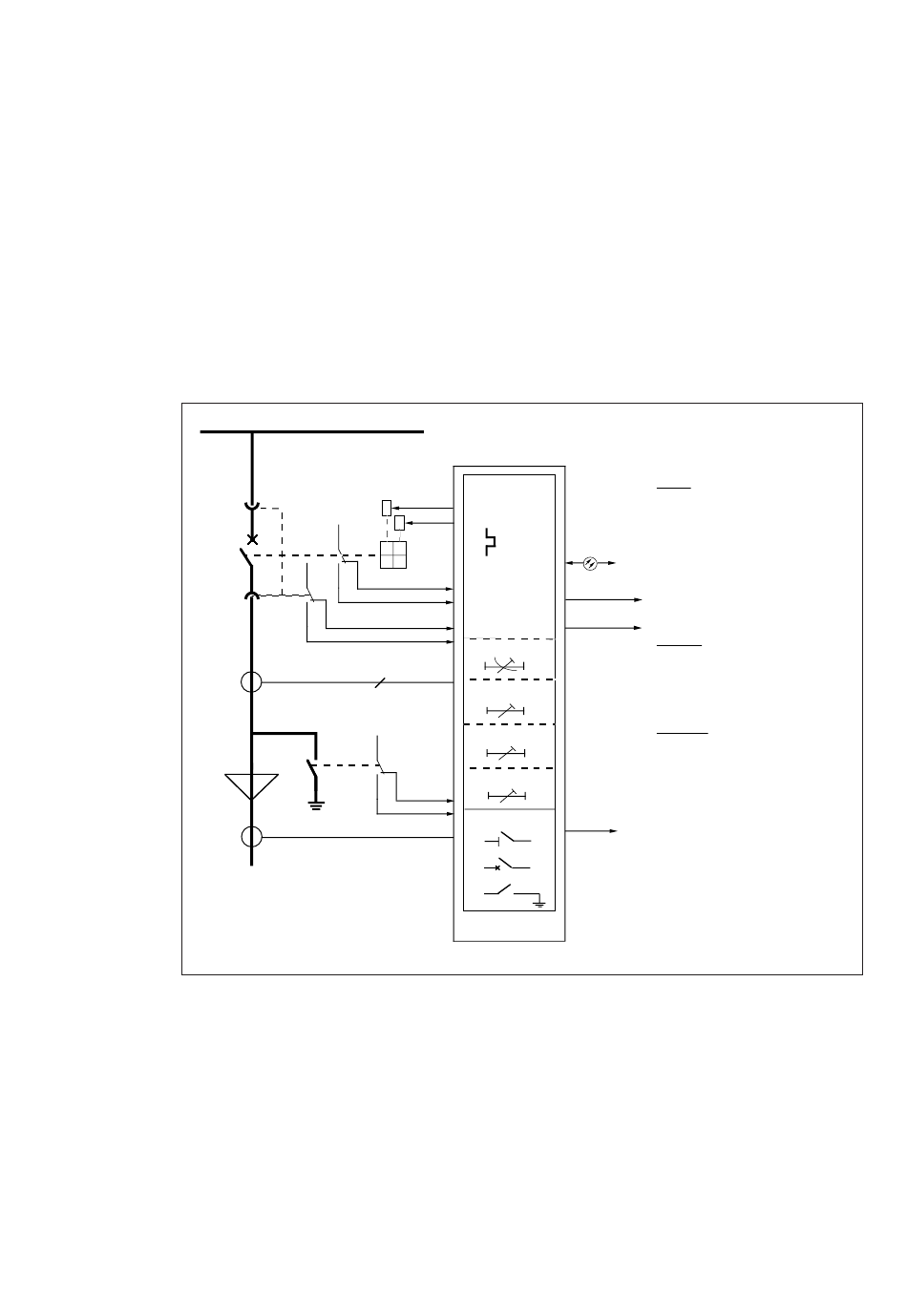

Abb.2. Grundfunktionen der integrierten Motorschutz- und Steuereinheit SPAC 320 C.
Eingang, der von einem Energie-Impulszähler
ansteuert wird, bestimmt werden. Die Meßwerte
können vor Ort oder über Fernsteuerung als
skalierte Werte angezeigt werden.
Die Motorschutzrelais-Baugruppe SPCJ 4D34
ist ein Multifunktionseinschub für den vollstän-
digen Schutz von Wechselspannungsmotoren.
Das Hauptanwendungsgebiet liegt bei großen
und mittleren Dreiphasenmotoren mit konven-
tioneller Ansteuerung oder mit Leistungs-
schaltern gesteuerten Motorantrieben.
Die Motorschutz- und Steuereinheit kann auch
in anderen Anwendungen, in denen ein-, zwei-
oder dreiphasiger Überstrom- und Überlast-
schutz sowie ungerichteter Erdschlußschutz ge-
fordert wird, eingesetzt werden.
Θ>ΘI
Θ>Θa
O
Ι
Θ>Θt
3
START
2
Is ts
RESTART
ENABLE
Σ
ts
∆I
3
Io>
I >>
I<
O <-> I
Io
O
I
O
I
O
I
SPAC 320 C
Schutz
- Überlast
- Anlaufüberwachung (auf Basis einer
Überstromzeitfunktion oder mit einem
Drehzahlwächter auf Basis der
SERIAL
thermischen Belastung)
BUS
- Kurzschluß
- Erdschluß
- Phasenausfall bzw. Unsymmetrie
RESTART
- Unterlast
SIGNALLING
Messung
- Phasenströme
- Wirk- und Blindleistung
- Energie
Steuerung
- Leistungsschalter- und
Trenneranzeige
- Vor-Ort- und Fernsteuerung des
Leistungsschalters
- Anzeige im Blindschaltbild
- Verriegelung
READY
