ABB SPAC 320 C Betriebsanleitung Und Technische Beschreibungen Seite 6

6
X0
U5

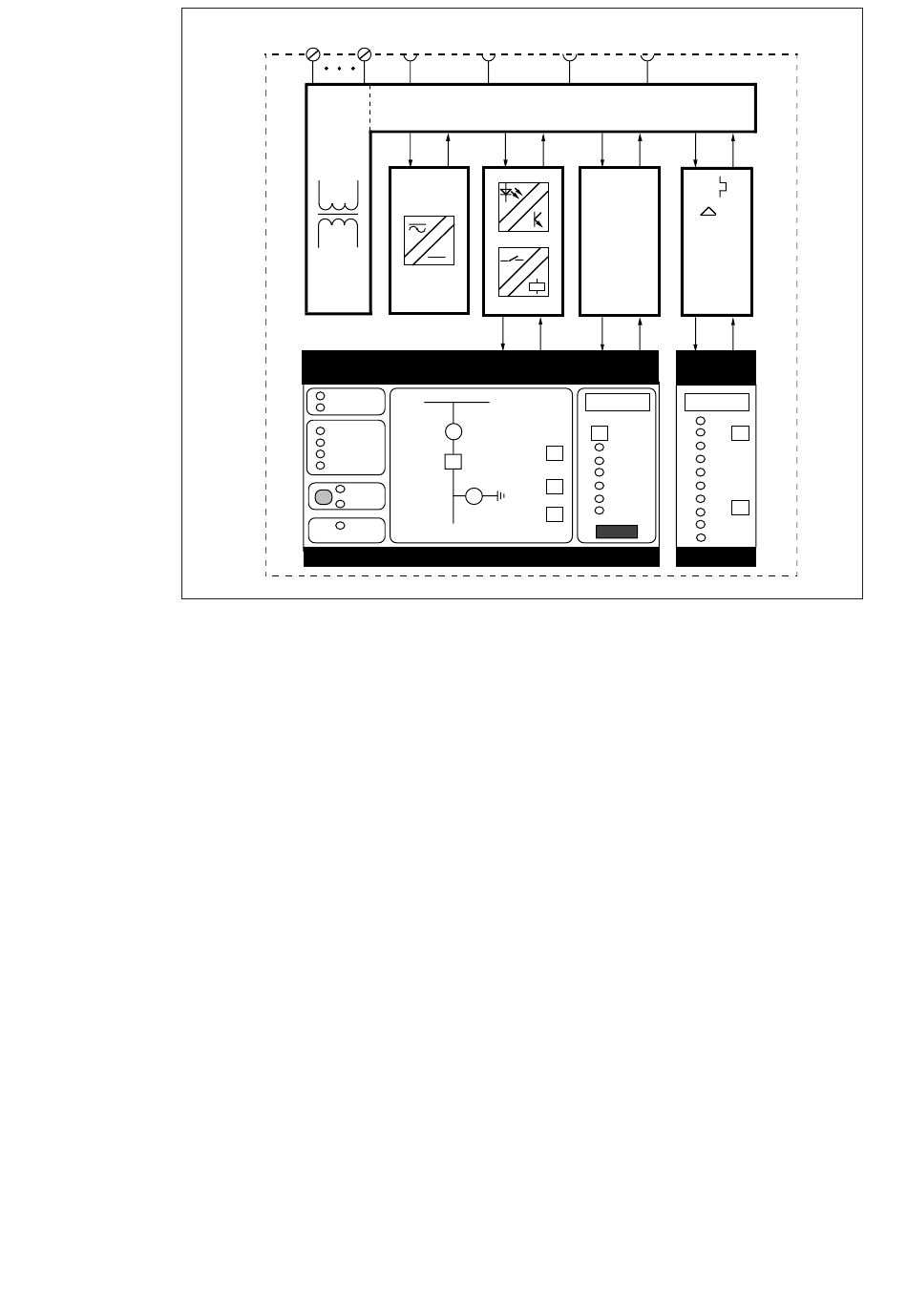

Abb.3 Blockschaltbild der Motorschutz- und Steuereinheit SPAC 320 C.
U1 Motorschutzrelais-Baugruppe SPCJ 4D34
U2 Steuerbaugruppe SPTO 1D5
U3 E/A-Baugruppe SPTR 3B12 bzw. SPTR 3B13 für digitale Eingänge und
Ausgangskontakte
U4 Spannungsversorgungs-Baugruppe SPGU 240A1 bzw. SPGU 48B2
U5 Eingangsbaugruppe und Zentralplatine SPTE 4F3
X0 Schraubklemmen
X1...X3 Vielfachstecker
Rx/Tx serielle Schnittstelle
Das Relaisgehäuse besteht aus einem Alumini-
umprofil-Blech, der Rahmen ist ein Alumini-
um-Spritzgußteil, und die Frontscheibe besteht
aus UV-beständigem Kunststoff. Das Gehäuse
ist mit einer Gummidichtung versehen und
gewährleistet bei Schalttafeleinbau die Schutz-
art IP54 bzgl. des Überganges zwischen dem
Relaisgehäuse und der Schalttafel.
Auf der Frontabdeckung befinden sich zwei
Drucktaster, mit deren Hilfe die Anzeigen der
Abzweigschutz- und Steuereinheit nacheinan-
X1 X2 X3
U4
U3
der abgefragt werden können. Um die Anzeigen
der Schutzeinheit zurückzustellen oder um die
Drucktaster für die Vor-Ort-Steuerung zu betä-
tigen, muß die Frontabdeckung geöffnet wer-
den.
Die Frontabdeckung ist mit zwei Rändelschrau-
ben verschlossen. Die Gummidichtung zwi-
schen Frontabdeckung und Gehäuse gewährlei-
stet die Schutzart IP54. Der maximale Öffnungs-
winkel der Frontabdeckung beträgt 145°.
Rx/Tx
3
O <-> I
I
I
I >
P
I >>
Q
I <
E
Io >
Io >>
U1
U2
