Unsymmetriestufe

Die Unsymmetriestufe ist ein Schutz gegen
Phasenausfall bzw. ungleichmäßige Phasen-
belastung und arbeitet mit stromabhängiger
Auslösekennlinie.
Die Unsymmetrie wird festgestellt, indem der
größte und der kleinste Phasenstrom miteinan-
der verglichen werden. Der berechnete Wert
∆I = 100 % (I
- I
Lmax Lmin
völliger Unsymmetrie 100 %. Wird der ein-
gestelte Ansprechwert für ∆I überschritten, regt
die Stufe an, und die Verzögerungszeit beginnt
zu laufen. Diese Zeit hängt vom Grad der
Unsymmetrie und der eingestellten Grundzeit
t gemäß dem untenstehenden Diagramm ab.
∆
Beim kleinsten einstellbaren Ansprechwert ent-
spricht die Auslösezeit der eingestellten Grund-
zeit t ; bei völliger Unsymmetrie, wenn eine
∆
Phase komplett ausgefallen ist, beträgt die Aus-
lösezeit etwa 1 s.
Wenn die Unsymmetrie länger als die einge-
stellte Überwachungszeit ansteht, gibt die Stufe
ein Signal für die Auslösung des Leistungs-
schalters ab. Gleichzeitig leuchtet die Auslöse-
anzeige rot auf, und im Display erscheint die
Ziffer 5. Die rote Anzeige leuchtet weiter, wenn
die Stufe zurückfällt, und kann mit dem Rück-
stelltaster RESET zurückgesetzt werden. Bei
entsprechender Konfiguration der Ausgaberelais
kann ein Auslösesignal vom Signal SS2 oder SS3
abgeleitet werden.
Die Auslösung der Unsymmetriestufe kann
durch das Anlegen eines Blockiersignales BS an
das Relais unterdrückt werden. Der Schalter
SGB/3 bestimmt, ob die Blockierung auf die
Unsymmetriestufe wirkt. Mit dem Schalter SGF/
5 kann die gesamte Unsymmetriestufe in- oder
außer Betrieb gesetzt werden.
Der Einstellbereich der Anregung ist 10...40 %
oder ∞ (angezeigt mit "- - -"). Die Grundzeit
I
L
t der Unsymmetriestufe ist im Bereich 10...
∆
120 s einstellbar.
Die Unsymmetriestufe kann durch entsprechen-
de Einstellung des Schalters SGB/8 in Selbst-
haltung gehen, so daß das Ausgangsrelais ausge-
löst bleibt, auch wenn der eigentliche Fehler
nicht mehr ansteht. Das Ausgaberelais kann auf
fünf verschiedene Arten zurückgesetzt werden:
a) durch Drücken des Tasters PROGRAM, b)
durch gleichzeitiges Drücken der Taster STEP
und PROGRAM, c) indem der Befehl V101
oder d) der Befehl V102 über den SPA-Bus
gegeben wird, oder e) indem der externe Steuer-
eingang von außen angeregt wird. Bei einer
Rückstellung gemäß a) oder c) bleiben die ge-
speicherten Daten erhalten, bei einem Reset
gemäß b), d) oder e) werden die gespeicherten
Daten gelöscht.
)/I beträgt bei Unnötige Auslösungen bei kleinen Strömen
Lmax
werden dadurch verhindert, daß bei Strömen
unterhalb des Vollaststromes der größte Strom
mit dem Vollaststrom I
HINWEIS:
Um bei zweiphasigem Stromwandleranschluß
ein korrektes Arbeiten der Unsymmetriestufe
zu gewährleisten, sollten die beiden Phasen-
ströme gemeinsam auf den dritten Phasenein-
gangs-Stromwandler geführt werden und damit
eine virtuelle dritte Phase bilden.

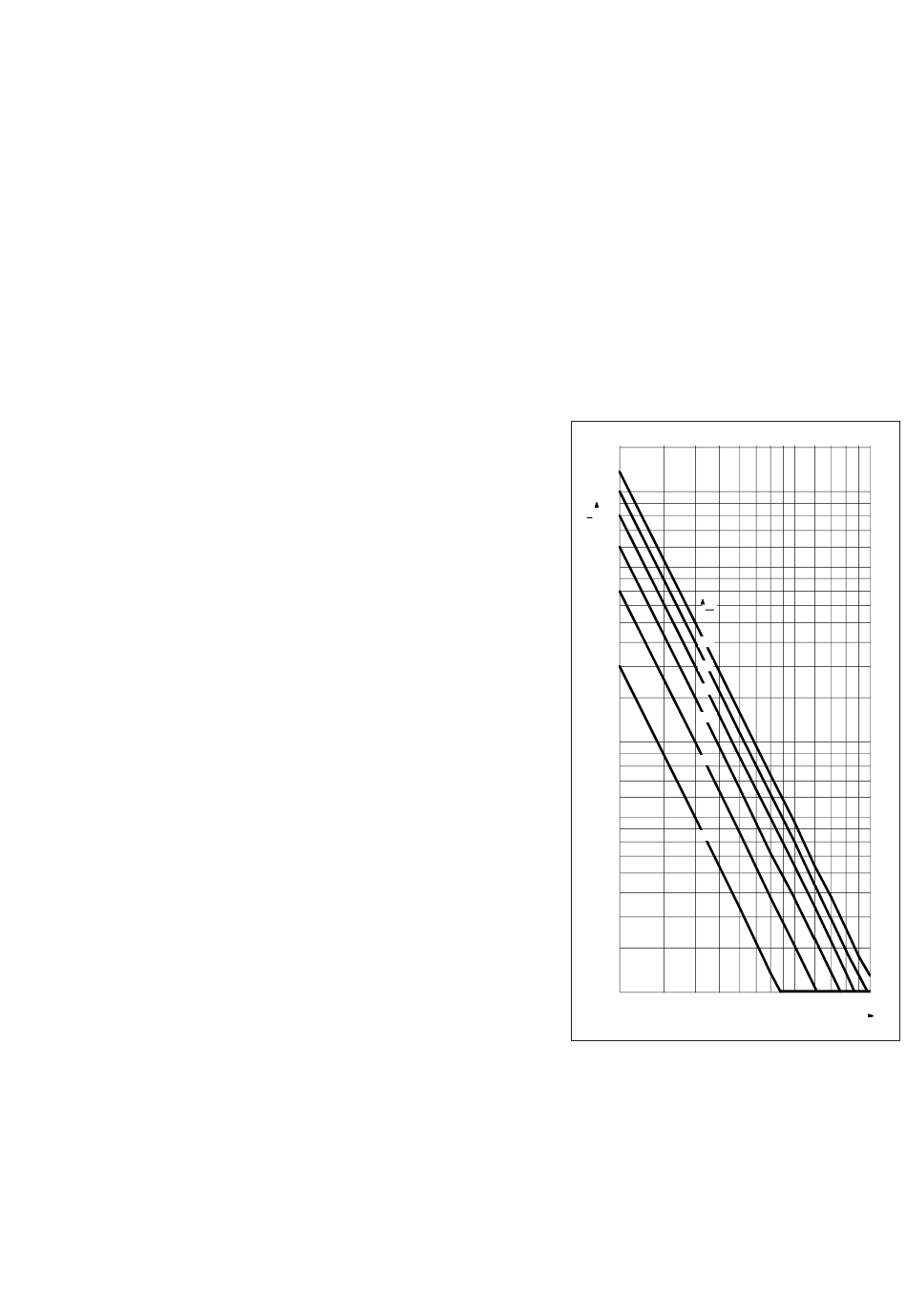

Abb. 5. Ansprechzeit des Unsymmetrieschutzes
als Funktion des Grades der Unsymmetrie.
gleichgesetzt wird.
θ
120
100
t
80
s
60
50
40
t∆
s
30
120
100
20
80
60
10
40
8
6
5
20
4
3
2
1
10 20 30 40 50 60 70 80 90 100
∆I/ IL
[%]
11
