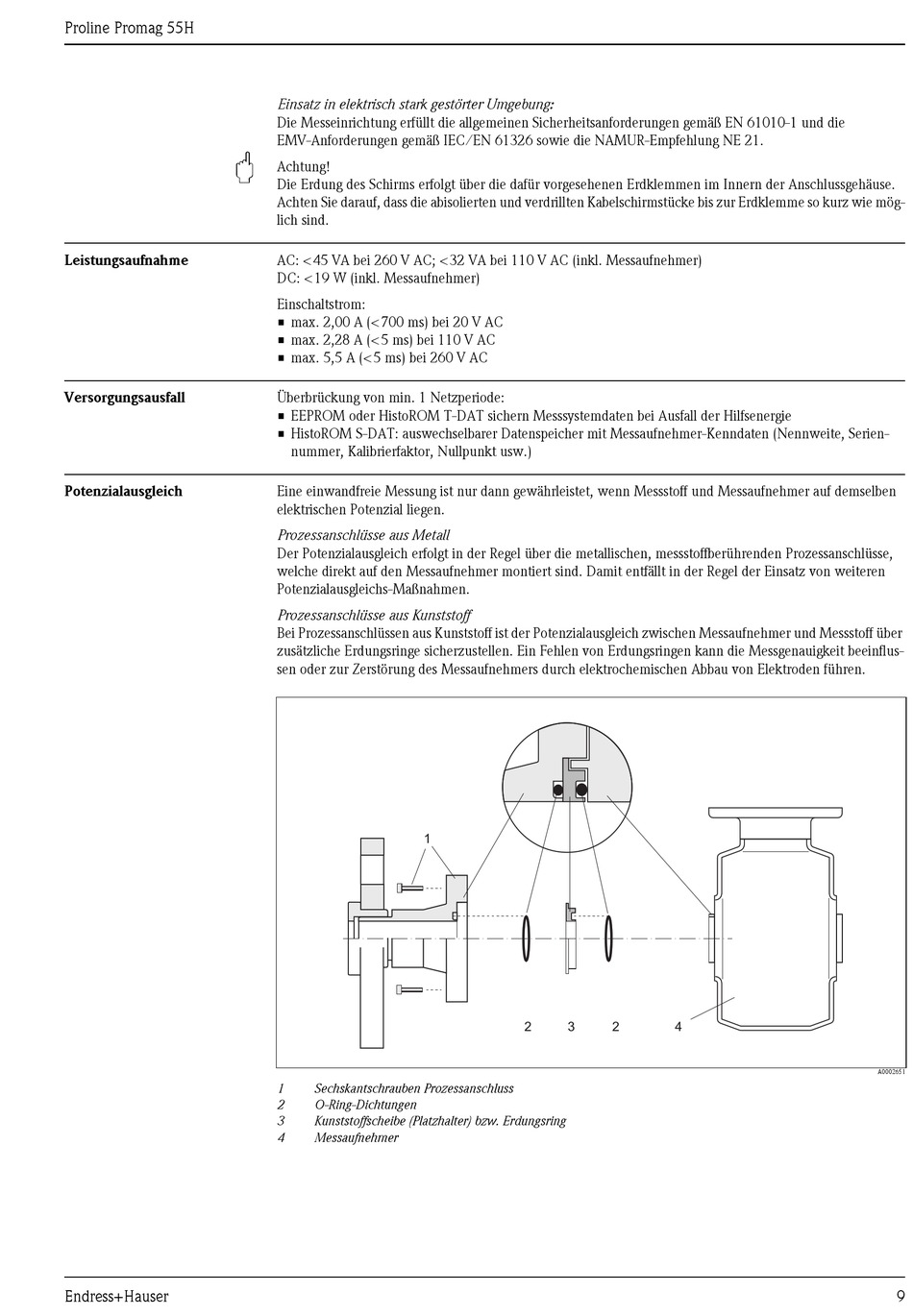

Proline Promag 55H
"
Leistungsaufnahme
Versorgungsausfall
Potenzialausgleich
Endress+Hauser
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010-1 und die
EMV-Anforderungen gemäß IEC/EN 61326 sowie die NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung des Schirms erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie mög-
lich sind.
AC: <45 VA bei 260 V AC; <32 VA bei 110 V AC (inkl. Messaufnehmer)
DC: <19 W (inkl. Messaufnehmer)
Einschaltstrom:
• max. 2,00 A (<700 ms) bei 20 V AC
• max. 2,28 A (<5 ms) bei 110 V AC
• max. 5,5 A (<5 ms) bei 260 V AC
Überbrückung von min. 1 Netzperiode:
• EEPROM oder HistoROM T-DAT sichern Messsystemdaten bei Ausfall der Hilfsenergie
• HistoROM S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten (Nennweite, Serien-
nummer, Kalibrierfaktor, Nullpunkt usw.)
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben
elektrischen Potenzial liegen.
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Prozessanschlüsse,
welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel der Einsatz von weiteren
Potenzialausgleichs-Maßnahmen.
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer und Messstoff über
zusätzliche Erdungsringe sicherzustellen. Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflus-
sen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau von Elektroden führen.
1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
2 3 2 4
A0002651
