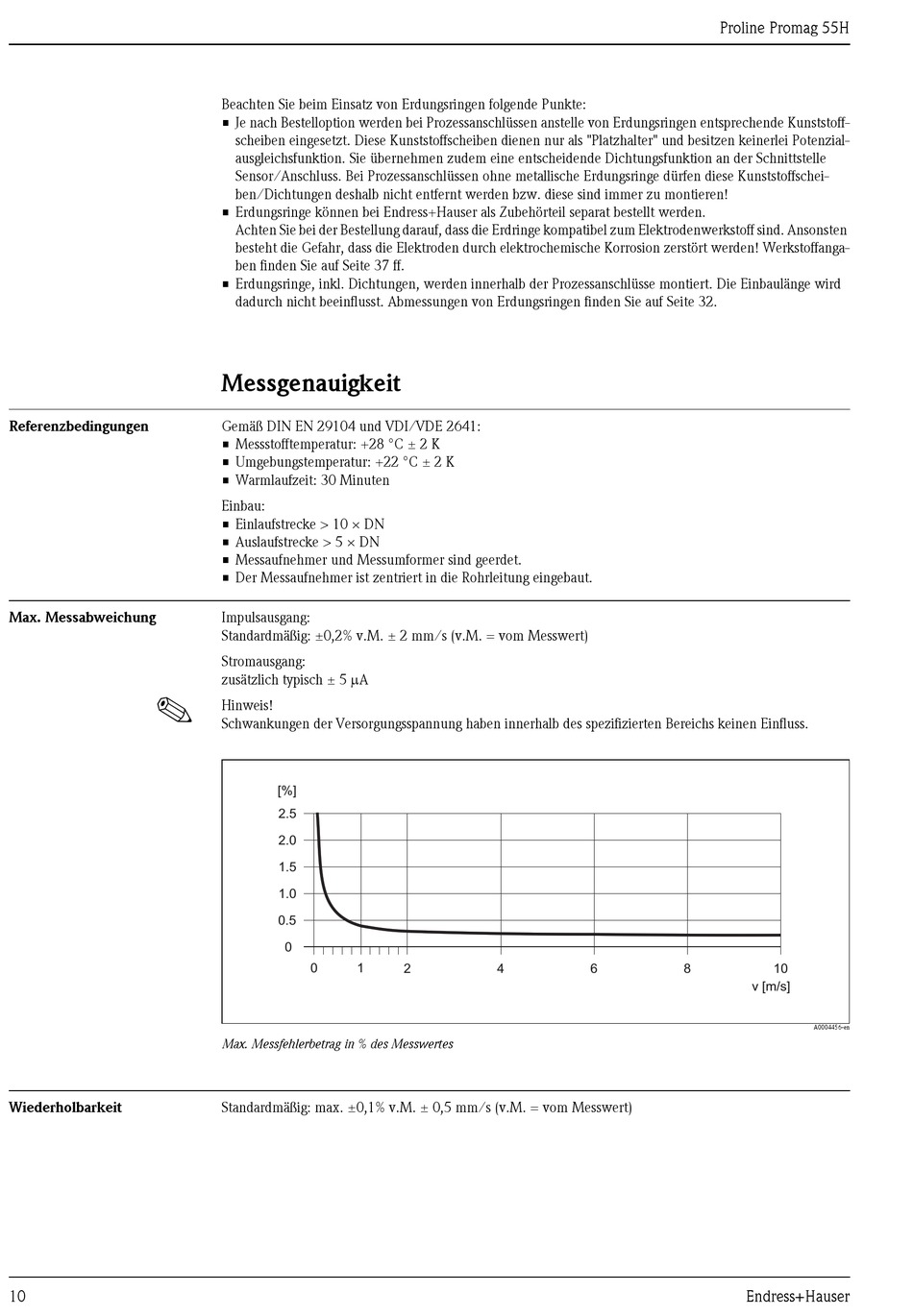

Endress+Hauser Proline Promag 55H Technische Information Seite 10

Referenzbedingungen
Max. Messabweichung
!
Wiederholbarkeit
10
Beachten Sie beim Einsatz von Erdungsringen folgende Punkte:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende Kunststoff-
scheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen keinerlei Potenzial-
ausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungsfunktion an der Schnittstelle
Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffschei-
ben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden.
Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten
besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! Werkstoffanga-
ben finden Sie auf Seite 37 ff.
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Einbaulänge wird
dadurch nicht beeinflusst. Abmessungen von Erdungsringen finden Sie auf Seite 32.
Messgenauigkeit
Gemäß DIN EN 29104 und VDI/VDE 2641:
• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten
Einbau:
• Einlaufstrecke > 10 × DN
• Auslaufstrecke > 5 × DN
• Messaufnehmer und Messumformer sind geerdet.
• Der Messaufnehmer ist zentriert in die Rohrleitung eingebaut.
Impulsausgang:
Standardmäßig: ±0,2% v.M. ± 2 mm/s (v.M. = vom Messwert)
Stromausgang:
zusätzlich typisch ± 5 μA
Hinweis!
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0 1
Max. Messfehlerbetrag in % des Messwertes
Standardmäßig: max. ±0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
2 4
Proline Promag 55H
6 8
v [m/s]
Endress+Hauser
10
A0004456-en
