Proline Promag 55H
"
Endress+Hauser

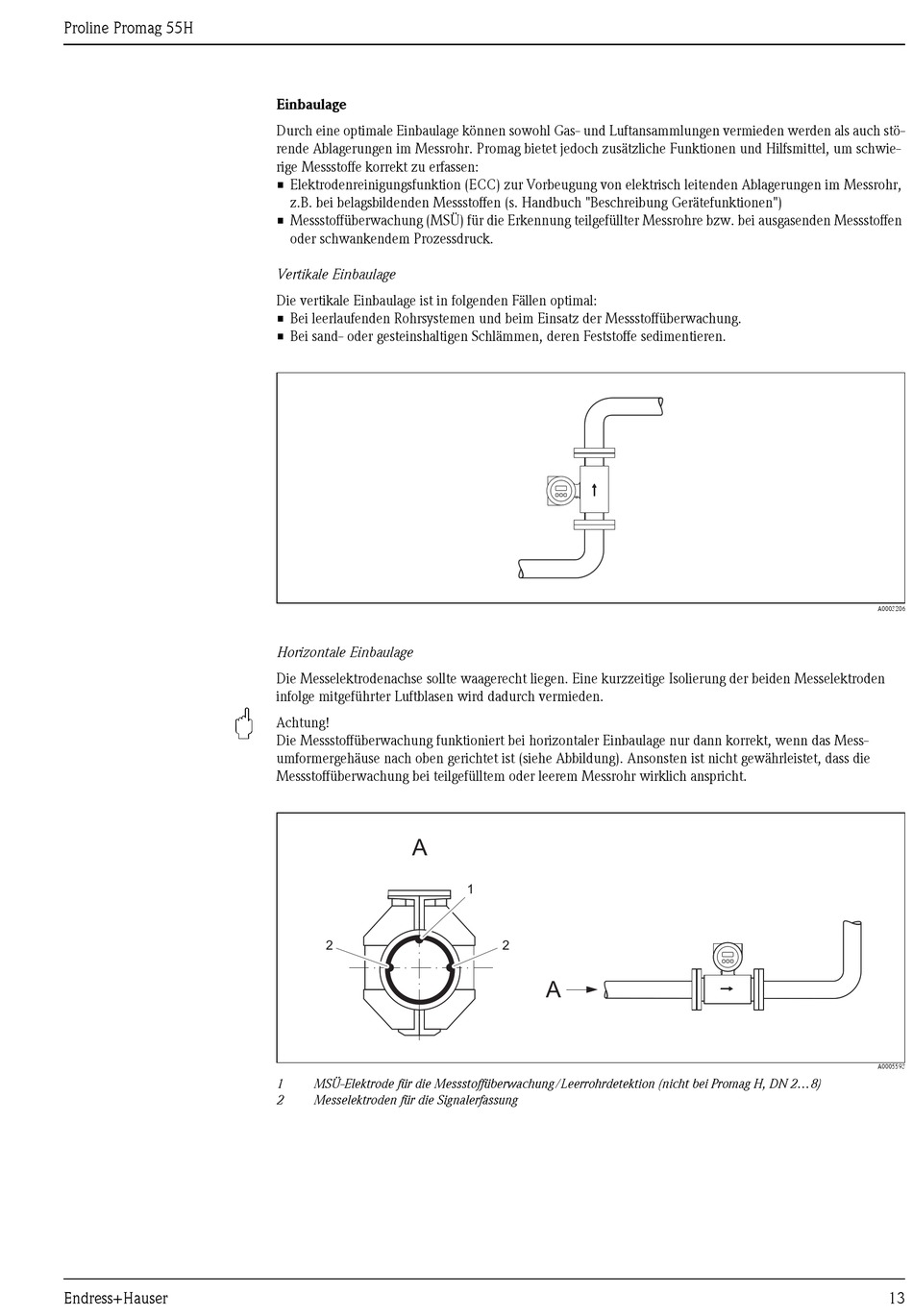

Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch stö-
rende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwie-
rige Messstoffe korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr,
z.B. bei belagsbildenden Messstoffen (s. Handbuch "Beschreibung Gerätefunktionen")
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen
oder schwankendem Prozessdruck.
Vertikale Einbaulage
Die vertikale Einbaulage ist in folgenden Fällen optimal:
• Bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
• Bei sand- oder gesteinshaltigen Schlämmen, deren Feststoffe sedimentieren.
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelektroden
infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Mess-
umformergehäuse nach oben gerichtet ist (siehe Abbildung). Ansonsten ist nicht gewährleistet, dass die
Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
1 MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion (nicht bei Promag H, DN 2...8)
2 Messelektroden für die Signalerfassung
1
2
A
A0003206
A0005593
