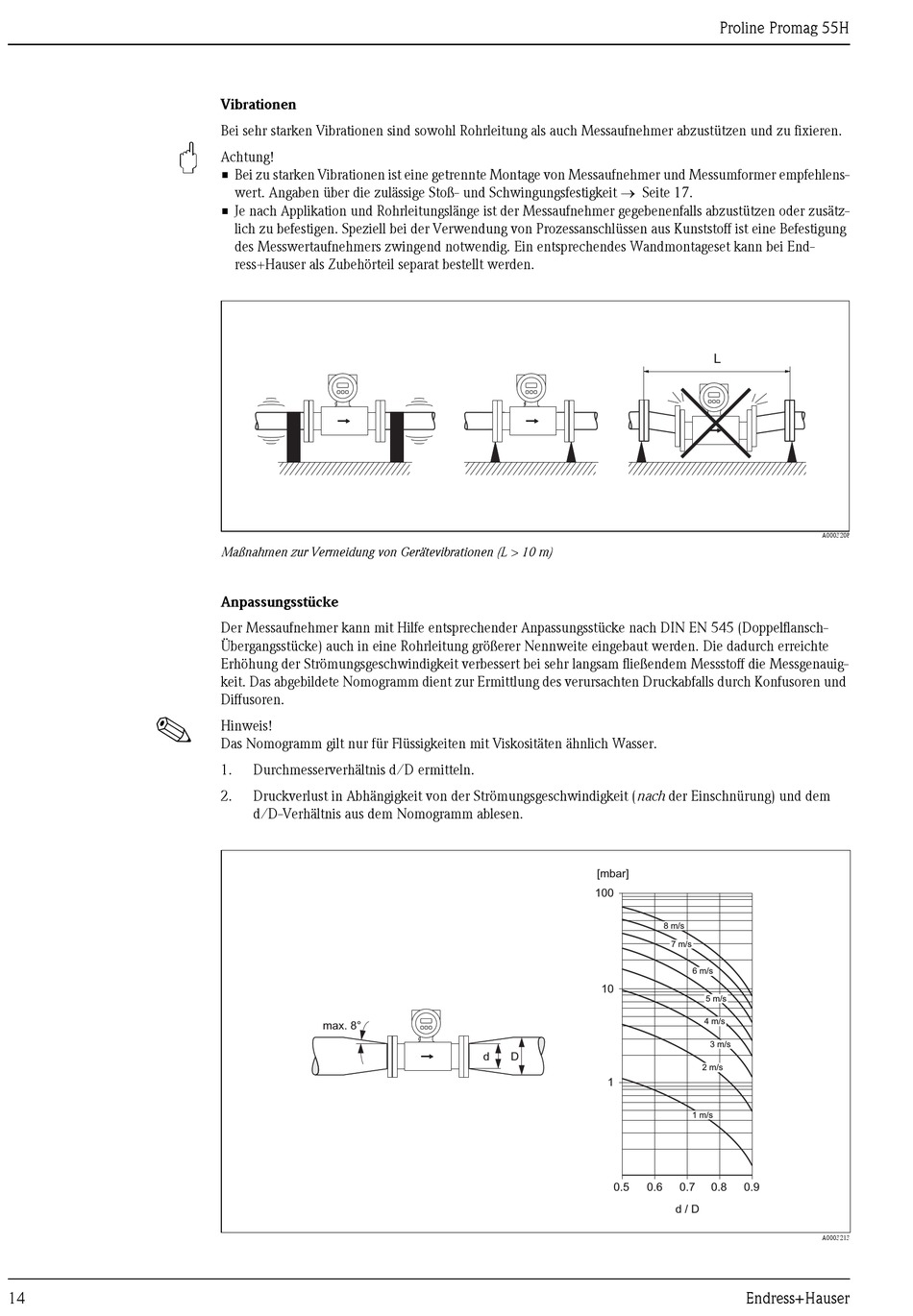

Endress+Hauser Proline Promag 55H Technische Information Seite 14

"
!
14
Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren.
Achtung!
• Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer empfehlens-
wert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → Seite 17.
• Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder zusätz-
lich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunststoff ist eine Befestigung
des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmontageset kann bei End-
ress+Hauser als Zubehörteil separat bestellt werden.
Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m)
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte
Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig-
keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und
Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und dem
d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
[mbar]
100
10
d
D
1
0.5 0.6
Proline Promag 55H
L
A0003208
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
d / D
A0003213
