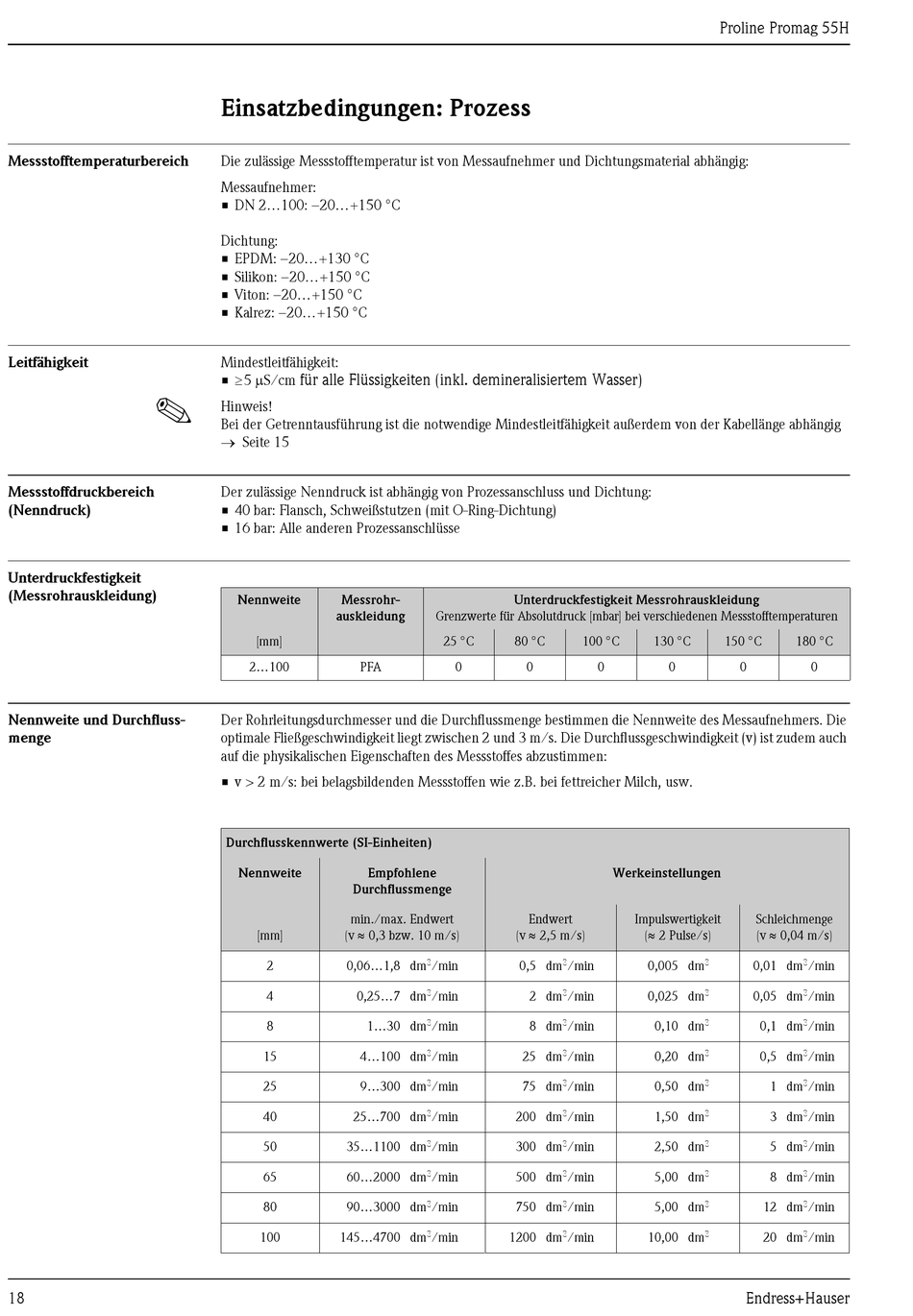

Endress+Hauser Proline Promag 55H Technische Information Seite 18

Messstofftemperaturbereich
Leitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
Unterdruckfestigkeit
(Messrohrauskleidung)
Nennweite und Durchfluss-
menge
18
Einsatzbedingungen: Prozess
Die zulässige Messstofftemperatur ist von Messaufnehmer und Dichtungsmaterial abhängig:
Messaufnehmer:
• DN 2...100: −20...+150 °C
Dichtung:
• EPDM: −20...+130 °C
• Silikon: −20...+150 °C
• Viton: −20...+150 °C
• Kalrez: −20...+150 °C
Mindestleitfähigkeit:
• ≥5 μS/cm
für alle Flüssigkeiten (inkl. demineralisiertem Wasser)
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit außerdem von der Kabellänge abhängig
→ Seite 15
Der zulässige Nenndruck ist abhängig von Prozessanschluss und Dichtung:
• 40 bar: Flansch, Schweißstutzen (mit O-Ring-Dichtung)
• 16 bar: Alle anderen Prozessanschlüsse
Nennweite Messrohr-
auskleidung
[mm]
2...100 PFA
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers. Die
optimale Fließgeschwindigkeit liegt zwischen 2 und 3 m/s. Die Durchflussgeschwindigkeit (v) ist zudem auch
auf die physikalischen Eigenschaften des Messstoffes abzustimmen:
• v > 2 m/s: bei belagsbildenden Messstoffen wie z.B. bei fettreicher Milch, usw.
Durchflusskennwerte (SI-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
(v ≈ 0,3 bzw. 10 m/s)
[mm]
2 0,06...1,8 dm
4 0,25...7 dm
8 1...30 dm
15 4...100 dm
25 9...300 dm
40 25...700 dm
50 35...1100 dm
65 60...2000 dm
80 90...3000 dm
100 145...4700 dm
Unterdruckfestigkeit Messrohrauskleidung
Grenzwerte für Absolutdruck [mbar] bei verschiedenen Messstofftemperaturen
25 °C 80 °C 100 °C
0 0 0
Endwert
(v ≈ 2,5 m/s)
3 3
/min 0,5 dm /min
3 3
/min 2 dm /min
3 3
/min 8 dm /min
3 3
/min 25 dm /min
3 3
/min 75 dm /min
3 3
/min 200 dm /min
3 3
/min 300 dm /min
3 3
/min 500 dm /min
3 3
/min 750 dm /min
3 3
/min 1200 dm /min
Proline Promag 55H
130 °C 150 °C
0 0
Werkeinstellungen
Impulswertigkeit Schleichmenge
(v ≈ 0,04 m/s)
(≈ 2 Pulse/s)
3
0,005 dm 0,01 dm
3
0,025 dm 0,05 dm
3
0,10 dm 0,1 dm
3
0,20 dm 0,5 dm
3
0,50 dm 1 dm
3
1,50 dm 3 dm
3
2,50 dm 5 dm
3
5,00 dm 8 dm
3
5,00 dm 12 dm
3
10,00 dm 20 dm
Endress+Hauser
180 °C
0
3
/min
3
/min
3
/min
3
/min
3
/min
3
/min
3
/min
3
/min
3
/min
3
/min
