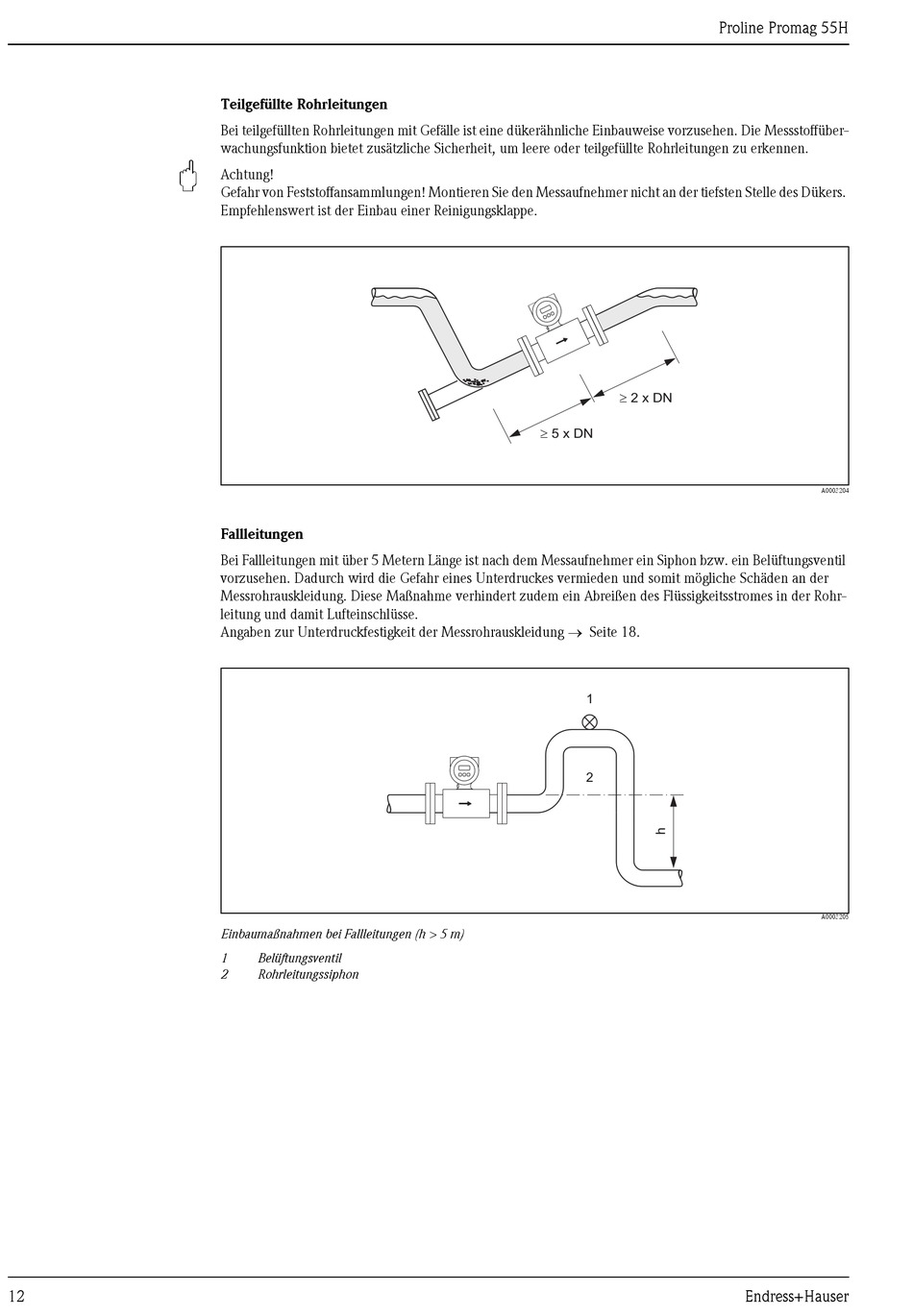

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüber-
wachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
Empfehlenswert ist der Einbau einer Reinigungsklappe.
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon bzw. ein Belüftungsventil
vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden an der
Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der Rohr-
leitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → Seite 18.
Einbaumaßnahmen bei Fallleitungen (h > 5 m)
1 Belüftungsventil
2 Rohrleitungssiphon
³ 2 x DN
³ 5 x DN
1
2
Proline Promag 55H
A0003204
A0003205
