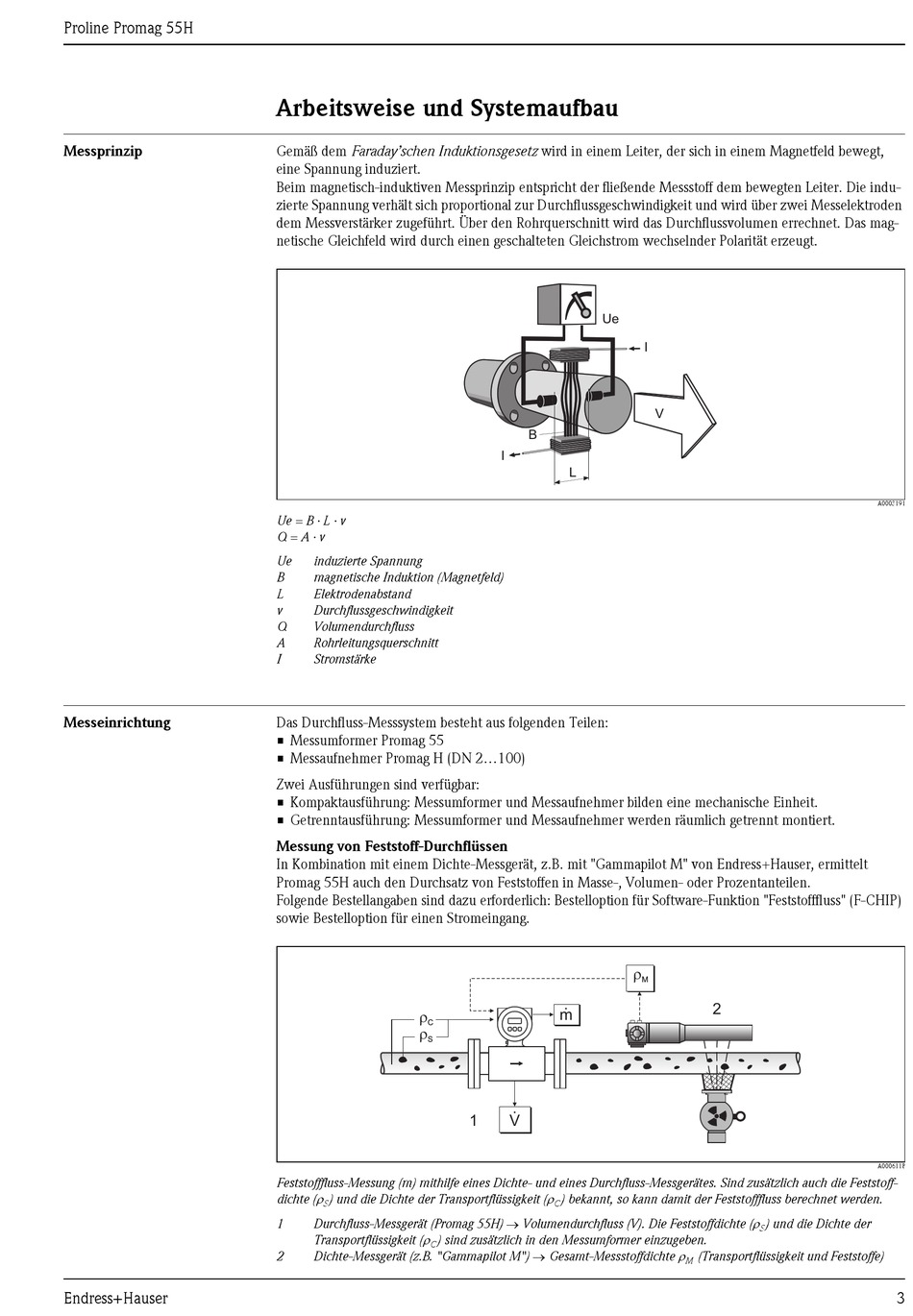

Endress+Hauser Proline Promag 55H Technische Information Seite 3

Proline Promag 55H
Messprinzip
Messeinrichtung
Endress+Hauser
Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt,
eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die indu-
zierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden
dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen errechnet. Das mag-
netische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Polarität erzeugt.
Ue = B · L · v
Q = A · v
Ue induzierte Spannung
B magnetische Induktion (Magnetfeld)
L Elektrodenabstand
v Durchflussgeschwindigkeit
Q Volumendurchfluss
A Rohrleitungsquerschnitt
I Stromstärke
Das Durchfluss-Messsystem besteht aus folgenden Teilen:
• Messumformer Promag 55
• Messaufnehmer Promag H (DN 2...100)
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Messung von Feststoff-Durchflüssen
In Kombination mit einem Dichte-Messgerät, z.B. mit "Gammapilot M" von Endress+Hauser, ermittelt
Promag 55H auch den Durchsatz von Feststoffen in Masse-, Volumen- oder Prozentanteilen.
Folgende Bestellangaben sind dazu erforderlich: Bestelloption für Software-Funktion "Feststofffluss" (F-CHIP)
sowie Bestelloption für einen Stromeingang.
r
C
r
S
Feststofffluss-Messung (m) mithilfe eines Dichte- und eines Durchfluss-Messgerätes. Sind zusätzlich auch die Feststoff-
ρ
dichte ( ) und die Dichte der Transportflüssigkeit (
S
Durchfluss-Messgerät (Promag 55H) → Volumendurchfluss (V). Die Feststoffdichte (
1
ρ
Transportflüssigkeit ( ) sind zusätzlich in den Messumformer einzugeben.
C
Dichte-Messgerät (z.B. "Gammapilot M") → Gesamt-Messstoffdichte
2
Ue
B
I
L
r
m
1
V
ρ
) bekannt, so kann damit der Feststofffluss berechnet werden.
C
I
V
M
2
ρ
) und die Dichte der
S
ρ
(Transportflüssigkeit und Feststoffe)
M
A0003191
A0006118
3
