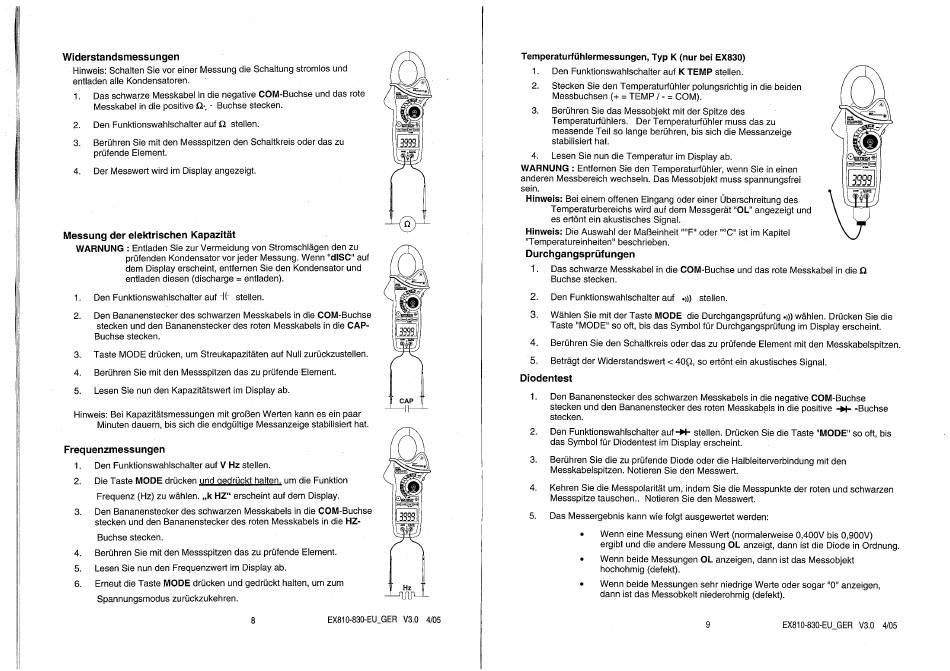

Widerstandsmessungen
Hinweis: Schalten Sie vor einer Messung die Schaltung stromlos und
entladen
alle Kondensatoren.
Das schwarze Messkabel in die negative COM-Buchse und das rote
1.
Messkabel in die positive Q.. • Buchse stecken.
Den Funktionswahlschalter
auf Q stellen.
2.
3.
Berühren Sie mit den Messspitzen den Schaltkreis Oder das zu
prüfende Element.
Der Messwert Wird im Display angezeigt.
4.
Messung der elektrischen Kapazität
WARNUNG : Entladen Sie zur Vermeidung von Stromschlägen den zu
prüfenden Kondensatorvor jeder Messung. Wenn "dlSC" auf
dem Display erscheint, entfernen Sie den Kondensator und
entladen diesen (discharge = entladen).
Den Funktionswahlschalter auf -If stellen.
1.
Den Bananenstecker
des schwarzen
2.
stecken und den Bananenstecker
des roten Messkabels
Buchse
stecken.
Taste MODE drücken, um Streukapazitäten auf Null zurückzustellen.
3.
Berühren Sie mit den Messspitzen das zu prüfende Element.
4.
Lesen Sie nun den Kapazitätswett im Display ab.
5.
Hinweis: Bei Kapazitätsmessungen mit großen Werten kann es ein paar
Minuten dauem, bis sich die endgültige Messanzeige stabilisiert hat.
Frequenzmessungen
Den Funktionswahlschalter
auf V Hz stellen.
I.
Die Taste MODE drücken und qedruckt halten. um die Funktion
2.
Frequenz (Hz) zu wählen. „k HZ" erscheint auf dem Display.
Den Bananenstecker
des schwarzen
3.
stecken und den Bananenstecker
des roten Messkabels
Buchse
stecken.
Berühren Sie mit den Messspitzen das zu prüfende Element.
4.
Lesen Sie nun den Frequenzwert im Display ab.
5.
6.
Erneut die Taste MODE drücken und gedrückt halten, um zum
Spannungsmodus zurückzukehren.
D!
Messkabels
in die COM-Buchse
in die CAP-
Messkabels
in die COM-Buchse
in die HZ-
EX810-830-EU_GER
V3.o
8
Temperaturfühlermessungen,
1.
Den Funktionswahlschalter
2.
Stecken Sie den Temperaturfühler polungsrichtig in die beiden
Messbuchsen (+ = TEMP / - = COM).
3.
Berühren Sie das Messobjekt mit der Spitze des
Temperaturfühlers.
messende Teil so lange berühren, bis sich die Messanzeige
stabilisiert
hat.
4.
Lesen Sie nun die Temperatur im Display ab.
WARNUNG : Entfernen Sie den Temperaturfühler, wenn Sie in einen
anderen Messbereich wechseln. Das Messobjekt muss spannungsfrei
sein.
Hinweis: BeieinemoffenenEingangOdereinerÜberschreitung des
Temperaturbereichs Wirdauf dem Messgerät "OL" angezeigt und
es ertönt ein akustisches Signal.
Hinweis: Die Auswahl der Maßeinheit "OF"Oder"oc" ist im Kapitel
"Temperatureinheiten"
Durchgangsprüfungen
I.
Das schwarze Messkabel in die COM-Buchse und das rote Messkabel in die Q
Buchse
stecken.
2.
Den Funktionswahlschalter
3.
Wählen Sie mit der Taste MODE die Durchgangsprüfung
Taste "MODE" so oft, bis das Symbol für Durchgangsprüfung im Display erscheint.
4.
BerührenSie den SchaltkreisOderdaszu prüfendeElementmit den Messkabelspitzen.
5.
Beträgt der Widerstandswert < 409, so ertönt ein akustisches Signal.
Diodentest
I.
Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse
stecken und den Bananenstecker des roten Messkabels in die positive —N--Buchse
stecken.
2.
Den Funktionswahlschalter auf
das Symbol für Diodentest im Display erscheint.
3.
Berühren Sie die zu prüfende Diode Oderdie Halbleiterverbindung mit den
Messkabelspitzen. Notieren Sie den Messwert.
Kehren Sie die Messpolarität um, indem Sie die Messpunkte der roten und schwarzen
4.
Messspitze tauschen.. Notieren Sie den Messwert.
5.
Das Messergebnis kann wie folgt ausgewertet werden:
Wenn eine Messung einen Wert (normalerweise O,400Vbis O,900V)
ergibtund die andereMessungOL anzeigt,dannist die Diodein Ordnung.
Wenn beideMessungen OL anzeigen,dannist dasMessobjekt
hochohmig (defekt).
Wennbeide Messungen sehr niedrigeWerteOdersogar"01' a nzeigen,
•
dann ist das Messobkelt niederohmig (defekt).
4/05
Typ K (nur bei EX830)
auf K TEMP stellen.
Der Temperaturfühler muss das zu
beschrieben.
auf
stellen.
wählen. Drücken Sie die
stellen. Drücken Sie die Taste "MODE" so oft, bis
9
