Extech SL250W Benutzerhandbuch
Bluetooth-verbindung mit der mobilen app exview
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech SL250W
Inhaltszusammenfassung für Extech SL250W

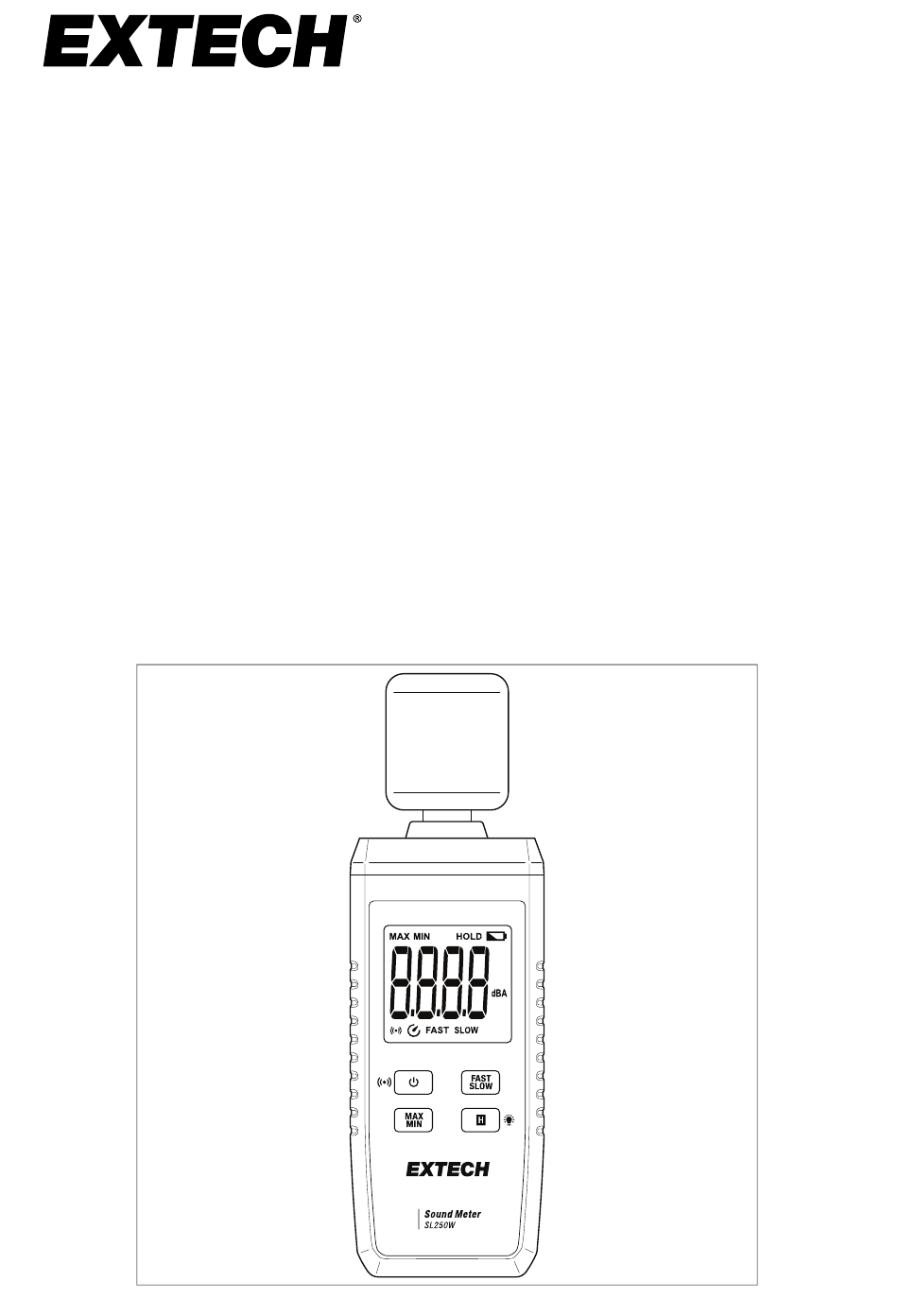

- Seite 1 Benutzerhand- buch Schallpegelmesser SL250W Bluetooth®-Verbindung mit der mobilen App ExView®...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung................1 Sicherheit................2 FCC-Konformität ..............3 Produktbeschreibung ............4 Beschreibung des Messgeräts ........4 Funktionstasten............4 Symbole im Display............. 5 Bedienung................7 Einschalten des Messgeräts ......... 7 Abschaltautomatik (APO) ..........7 Durchführen von Messungen ........7 Schnell-/Langsam-Ansprechverhalten ......8 Zwischenspeicherfunktion (Hold) ........8 LCD-Hintergrundbeleuchtung........ -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich für den Schallpegelmesser Extech SL250W ent- schieden haben. Dieses Messgerät misst den Schallpegel mit seinem einge- bauten Mikrofon, das sich oben auf dem Messgerät befindet. Die Schallpegelmessungen werden auf dem hintergrundbeleuchteten LC-Display in der Einheit Dezibel (dBa) angezeigt. -
Seite 4: Sicherheit
Sicherheit Bitte lesen Sie vor dem Gebrauch dieses Geräts alle Sicherheitsinformationen. VORSICHT • Prüfen Sie das Gehäuse, den Sensor, das Display und das Batteriefach des Messge- räts vor dem Gebrauch auf Schäden. Bei offensichtlichen Schäden oder Auffälligkeiten stellen Sie die Nutzung ein und schicken das Gerät zur Reparatur ein. •... -
Seite 5: Fcc-Konformität
FCC-Konformität Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Ger- äte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sol- len einen angemessenen Schutz vor schädlichen Störungen in Wohngebieten bieten. Diese Ausrüstung erzeugt und nutzt elektromagnetische Strahlung und kann diese abstrahlen. -
Seite 6: Produktbeschreibung

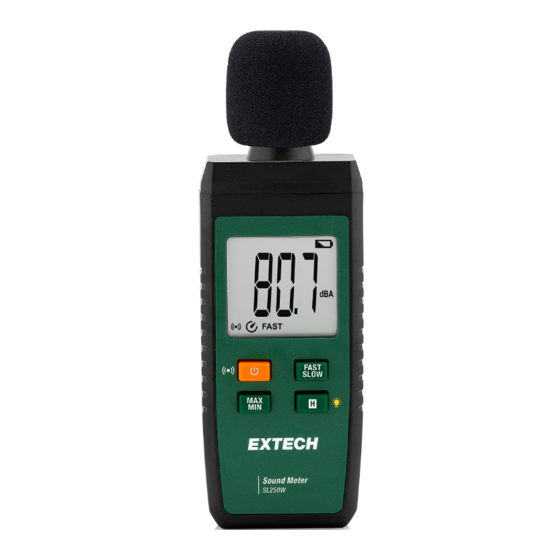

Produktbeschreibung 4.1 Beschreibung des Messgeräts 1. Mikrofon mit Windschutz 2. Hintergrundbeleuchtetes LCD (siehe unten) 3. Funktionstasten (siehe unten) 4. Stativbefestigung 5. Batteriefach 4.2 Funktionstasten Netz- und Bluetooth-Taste Drücken Sie die Taste lange, um das Gerät einzuschalten. Drücken Sie die Taste kurz, um das Gerät auszuschalten. Drücken Sie bei eingeschaltetem Messgerät die Taste lange, um Blue- tooth ein- oder auszuschalten. -
Seite 7: Symbole Im Display
Produktbeschreibung Taste für Zwischenspeichern (Hold)/Hintergrundbeleuchtung Drücken Sie die Taste kurz, um den angezeigten Messwert zu fixieren bzw. wieder freizugeben. HOLD wird angezeigt, wenn Zwischenspei- chern aktiv ist. Drücken Sie die Taste lange, um die LCD-Hintergrundbeleuchtung ein- oder auszuschalten. FAST/SLOW-Taste (Schnell/Langsam) Drücken Sie die Taste kurz, um zwischen den Modi „Schnell“... - Seite 8 Produktbeschreibung 8. Modus für schnelles Ansprechverhalten 9. Timer für Abschaltautomatik (APO). #NAS100077; r. AA/79103/79135; de-DE...
-
Seite 9: Bedienung
Bedienung 5.1 Einschalten des Messgeräts Das Messgerät wird mit drei (3) 1,5-V-Batterien (AAA) betrieben, die sich im hinteren Fach befinden. Halten Sie die Netztaste lange gedrückt, um das Messgerät einzuschalten. Drücken Sie die Netztaste kurz, um das Messgerät auszuschalten. Wenn sich das Messgerät nicht einschalten lässt, überprüfen Sie die korrekte Polarität (Lage) der Batterien. -
Seite 10: Schnell-/Langsam-Ansprechverhalten
Bedienung VORSICHT Das Mikrofon darf nicht berührt oder anderweitig abgedeckt werden. Achten Sie darauf, dass das Mikrofon nicht mit Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass kein Staub oder andere Partikel in das Mikrofon gelangen. Verwenden Sie den Windschutz, um das Mikrofon in windigen Umgebungen abzudecken. 5.4 Schnell-/Langsam-Ansprechverhalten Drücken Sie die Fast/Slow-Taste kurz, um die Reaktionszeit des Messgeräts umzuschalten. -
Seite 11: Bluetooth-Betrieb
Bluetooth eingeschaltet ist. Mit dem Bluetooth-Dienstprogramm können Sie die Messwerte auf einem iOS- oder Android-Smart-Gerät mit der mobilen App Extech ExView fernüber- wachen, die für die Verwendung mit diesem Messgerät entwickelt wurde. Sie können die mobile App ExView aus dem App-Store für iOS-Geräte oder dem Google Play Store für Android-Geräte herunterladen. -
Seite 12: Wartung
Wartung VORSICHT Warnung: Öffnen Sie nicht das Gehäuse oder das Mikrofonmodul. Instandhaltungs- und Reparaturarbeiten sollten nur vom Werkspersonal durchgeführt werden. In diesem Gerät gibt es keine Bauteile, die vom Benutzer repariert werden können. 6.1 Allgemeine Hinweise zur Reinigung Wischen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch ab, um es zu reinigen. - Seite 13 Wartung Nutzungsdauer an einer entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab. #NAS100077; r. AA/79103/79135; de-DE...
-
Seite 14: Technische Daten
Technische Daten 7.1 Allgemeine Daten Display 4-stelliges (9999) hintergrundbeleuchtetes Multifunktions-LC- Display Bereichsüberschreitung OL wird bei Messwerten angezeigt, die über dem angegebe- nen Messbereich liegen. UN wird angezeigt, wenn die Geräu- sche unterhalb des angegebenen Messbereichs liegen. Anzeige bei niedrigem Das Batteriesymbol wird angezeigt, wenn der Ladezustand Batterieladestand der Batterien niedrig ist. -
Seite 15: Spezifikationen Zur Verbindungsfähigkeit
Technische Daten Lagerbedingungen –20 bis 60 ℃ (–4 bis 140 ℉) (< 80 % rF) Sturzfestigkeit 1 m (3,3 ft) 7.4 Spezifikationen zur Verbindungsfähigkeit Verbindungen Bluetooth (mit der ExView-App) Kompatibilität mit der EX- iOS 13.0 und Android 9.0 oder höher view-App Bis zu 90 m (295,3 ft) ohne Sichtbehinderung Übertragungsabstand... -
Seite 16: Zweijährige Garantie
8.1 Kalibrierungs- und Reparaturservices FLIR Systems, Inc., bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an, die wir verkaufen. Für die meisten unserer Produkte bieten wir eine rückführbare Kalibrierung gemäß NIST an. Kontaktie- ren Sie uns unter den nachfolgenden Kontaktdaten, um Informationen zur Verfügbarkeit von Kalibrierungs- und Reparaturservices zu erhalten. - Seite 18 Benutzerhand- buch last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
