Extech EC700 Bedienungsanleitung
6-in-1 wasserqualitätsmessgerät mit 3 messfühlern
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech EC700
Inhaltszusammenfassung für Extech EC700

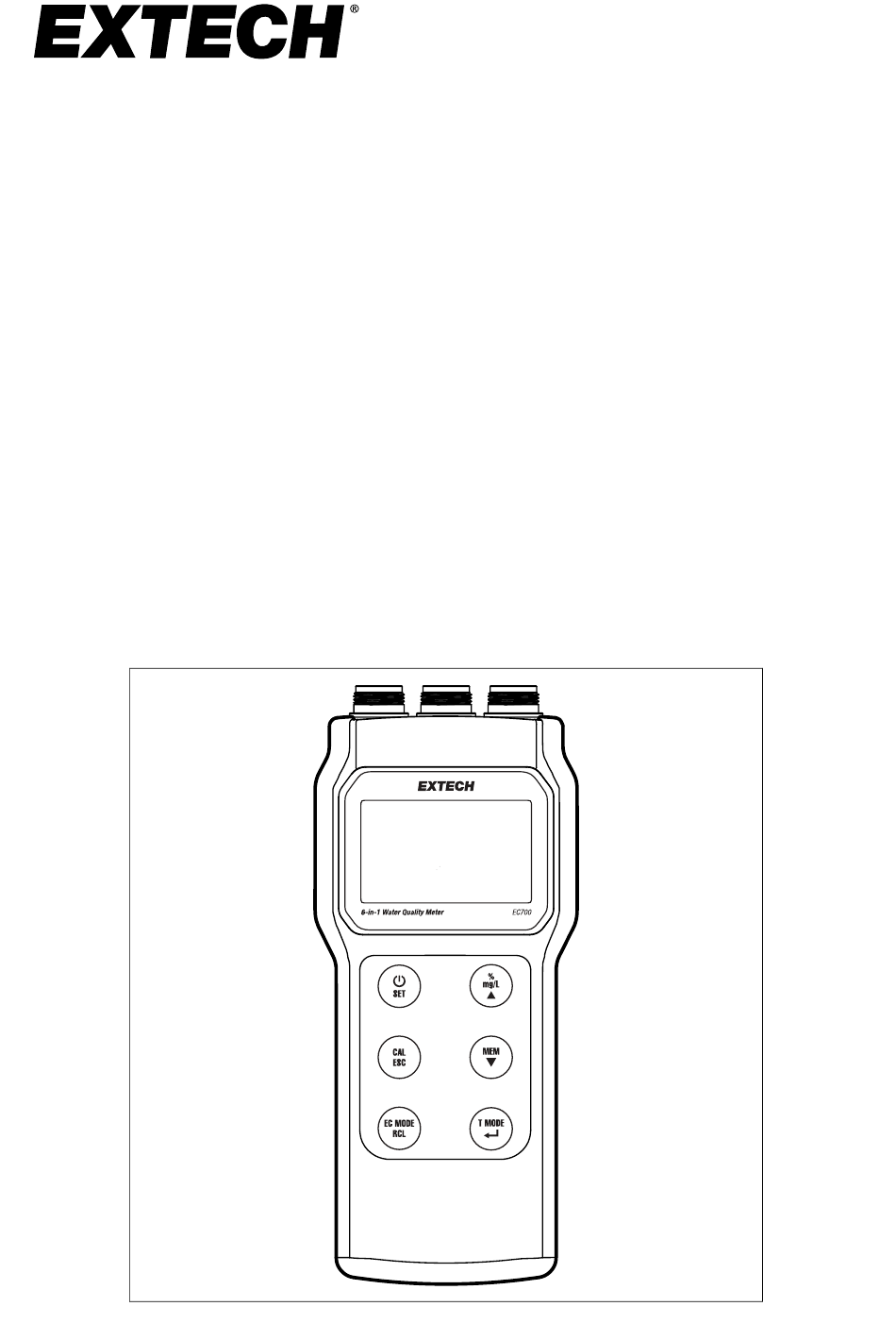

- Seite 1 Bedienungsanleitung 6-in-1 Wasserqualitätsmessgerät mit 3 Messfühlern MODELL EC700...
-
Seite 3: Einleitung
(elektrische Leitfähigkeit), TDS (gesamte gelöste Feststoffe), Salzgehalt, DO (gelöster Sauerstoff) und Temperatur. Das EC700 ist einfach zu bedienen und verfügt über ein großes LC-Display zur gleichzeitigen Anzeige mehrerer Messwerte. Der optische DO-Messfühler ist wartungsarm, verbraucht keinen Sauerstoff, hat eine geringe Drift, keinen Mindestzufluss und benötigt keine Polarisationsspannung. -
Seite 4: Produktbeschreibung
Produktbeschreibung 2.1 Meter 1. Anschluss des pH-Messfühlers 2. Anschluss des Messfühlers für Leitfähigkeit (EC-Messfühler) 3. Anschluss des Messfühlers für gelösten Sauerstoff (DO-Messfühler) 4. pH-Messwert 5. Messwert für gelösten Sauerstoff 6. Temperaturmesswert 7. Messewert für Leitfähigkeit, Salzgehalt oder TDS 8. Ein-/Aus- und SET(Setup)-Taste (siehe Abschnitt Steuertasten unten) 9. -
Seite 5: Steuertasten
Produktbeschreibung HINWEIS: Das Batteriefach befindet sich an der Rückseite des Messgeräts. 2.2 Steuertasten Netztaste: Zum Ein- bzw. Ausschalten des Messgeräts kurz drücken SET: Im normalen Modus gedrückt halten, um auf den Einrichtungsmo- dus zuzugreifen CAL: Gedrückt halten, um zwischen Normal- und Kalibriermodus umzuschalten ESC: Drücken, um aus dem Kalibrier-, Einrichtungs- oder Abruf-Modus zum normalen Modus zurückzukehren... - Seite 6 Produktbeschreibung 2.3 Anzeige 1. pH-Messfühler aktiv 2. pH-Messwert 3. DO-Messwert 4. DO-Messfühler aktiv 5. DO %-Einheiten 6. DO mg/l (ppm)-Einheiten 7. Leitfähigkeitsmessfühler aktiv 8. Salzgehaltmodus ausgewählt 9. TDS-Modus ausgewählt 10. Wird angezeigt, wenn ein Messwert kompensiert wird 11. Maßeinheiten für Leitfähigkeit/Salzgehalt/TDS 12.
-
Seite 7: Schritt 1: Überprüfen Der Messfühler
Kurzanleitung 3.1 SCHRITT 1: Überprüfen der Messfühler • Überprüfen Sie den pH-Messfühler. Das Glas des Messfühlers muss intakt und feucht sein, und die Verbindungsfaser muss sauber sein. • Überprüfen Sie den Messfühler für Leitfähigkeit (EC). Der Messfühler muss intakt und trocken sein. •... -
Seite 8: Stromversorgung Des Messgeräts
Stromversorgung des Messgeräts Das Messgerät wird mit vier (4) AAA-Batterien betrieben, die im hinteren Fach untergebracht sind. Schließen Sie die Messfühler vor dem Einschalten an das Messgerät an. Drücken Sie kurz die Ein-/Aus-Taste, um das Messgerät ein- oder auszuschalten. Wenn das Symbol für einen niedrigen Batteriestand angezeigt wird, die Batterien wie im Abschnitt „Wartung“... -
Seite 9: Bedienung
Bedienung 5.1 Vorbereitung des Messfühlers für gelösten Sauerstoff (DO- Messfühler) 1. Befeuchten Sie die DO-Sensoroberfläche vor der ersten Verwendung und nach längerer Lagerung zwei Stunden lang mit Flüssigkeit. Befüllen Sie dazu den Behälter für destilliertes Wasser. 2. Drücken Sie überschüssiges Wasser aus dem Schwamm, sodass er feucht bleibt, aber nicht tropft. -
Seite 10: Anschließen Der Messfühler An Das Messgerät
Bedienung • Setzen Sie die Schutzkappe auf die Messfühler, um die Sensoroberfläche zu schützen. • Wenn ein Messfühler in einer neuen Umgebung platziert wird, warten Sie 5 Minuten, bis sich der Messfühler an die neuen Umgebungsbedingungen angepasst hat. • Rühren Sie die Lösungen 60 Sekunden lang durch, bevor Sie den Mess- wert notieren, und stellen Sie sicher, dass der Messfühler mindestens 5 cm (2 Zoll) weit eingetaucht ist. - Seite 11 Bedienung Symbol „DO“ blinkt, gibt der angezeigte Temperaturmesswert die vom DO- Messfühler gemessene Temperatur an. Um einen Messfühler auszuwählen, dessen Temperatur angezeigt werden soll, drücken Sie im normalen Modus die T MODE-Taste solange, bis das blin- kende Symbol dem gewünschten Messfühler entspricht. #NAS100279;...
-
Seite 12: Speichern Und Abrufen Von Messwerten
Speichern und Abrufen von Messwerten Drücken Sie im Normalmodus die MEM-Taste, um den aktuellen Messwert zu speichern. Es können bis zu 99 Messwerte gespeichert werden. Wenn ein Messwert gespeichert wird, blinkt MEMO im Display und die Speicherplatz- nummer wird in der oberen rechten Ecke des Displays angezeigt. Wenn der Speicher voll ist, zeigt das Display FUL an, wenn Sie versuchen, ei- nen Messwert zu speichern. -
Seite 13: Setup-Modus
Setup-Modus Der Einrichtungsmodus bietet eine Vielzahl von Konfigurations-, Überprü- fungs- und Funktionsparametern, wie in der folgenden Tabelle aufgeführt. • Halten Sie die SET-Taste im normalen Modus gedrückt, um in den Einrich- tungsmodus zu gelangen. • Mit den Aufwärts- und Abwärtspfeiltasten können Sie durch die Einrich- tungsparameter blättern. -
Seite 14: Kalibrierung
Kalibrierung 8.1 Kalibrierung für gelösten Sauerstoff (DO) Kalibrieren Sie den Messfühler nach einer chemischen Reinigung oder wenn bei einer Schnellprüfung der Luft Werte außerhalb des Bereichs von 105,0 bis 95,0 % angezeigt werden. Es wird eine monatliche Genauigkeitsprüfung empfohlen. Im Folgenden werden zwei Kalibrierungen erklärt: 100 % und 0 %. 8.1.1 100 %-DO-Überprüfung und -Kalibrierung 8.1.1.1 100 %-DO-Kalibrierung in wasserdampfgesättigter Luft Halten Sie den Messfühler trocken;... - Seite 15 Kalibrierung 8.1.2 0 %-DO-Kalibrierung in wasserdampfgesättigter Luft WICHTIG! Da der Messfühler durch aggressive Chemikalien beschädigt wer- den kann, darf er nicht länger als eine Stunde mit einer sauerstofffreien Natri- umsulfit-Lösung in Kontakt bleiben. Diese Kalibrierung ist nur für Anwendungen erforderlich, bei denen eine hohe Genauigkeit bei niedrigen DO-Werten (<...
-
Seite 16: Kalibrierung Des Ph-Messfühlers
Kalibrierung 8.2 Kalibrierung des pH-Messfühlers Führen Sie monatlich eine Kalibrierung durch und verwenden Sie den spezifi- schen Kalibrierpuffer, der dem pH-Wert der zu messenden Flüssigkeit am be- sten entspricht. Spülen Sie den Messfühler mit abgenommener Schutzkappe in destilliertem Wasser ab. 1. -
Seite 17: Kalibrierung Des Messfühlers Für Leitfähigkeit (Ec)
Kalibrierung 8.3 Kalibrierung des Messfühlers für Leitfähigkeit (EC) Für Anwendungen, bei denen die Messungen in der Regel < 100 µS betragen oder bei extremen Temperaturen, kalibrieren Sie einmal wöchentlich. Für Mit- telbereichsmessungen sollte die Kalibrierung monatlich durchgeführt werden. Reinigen Sie die Elektrode mit einer weichen Bürste, bevor Sie sie in eine Puf- ferlösung eintauchen. - Seite 18 Kalibrierung 6. Halten Sie die Taste CAL gedrückt, um in den Kalibriermodus zu wech- seln. Der Wert für die Leitfähigkeit wird automatisch erkannt und blinkt auf dem Display. Verwenden Sie die Pfeiltasten, um den angezeigten Wert ggf. an den Lösungswert anzupassen. 7.
-
Seite 19: Wartung
Wartung 9.1 Batterieaustausch Das Messgerät wird mit vier (4) AAA-Batterien betrieben, die im hinteren Fach untergebracht sind. Wenn das Symbol für niedrigen Batteriestand erscheint oder sich das Messgerät nicht einschalten lässt, tauschen Sie die Batterien aus. 1. Entfernen Sie die Schraube des Batteriefachs auf der Rückseite. 2. -
Seite 20: Pflege Von Messfühlern Für Leitfähigkeit (Ec-Messfühler)
Wartung • Oberfläche der Sensorspitze (schwarz) nicht berühren. Schmutz oder Kratzer beeinträchtigen die Genauigkeit. • Vor Gebrauch befeuchten. Der Messfühler wird feucht geliefert, kann aber mit der Zeit trocken werden. Befeuchten Sie die Sensorspitze, indem Sie sie zwei Stunden lang in sauberes destilliertes Wasser tauchen. •... - Seite 21 Wartung • Nach jedem Gebrauch mit destilliertem Wasser abspülen und bei Bedarf mit einem milden Reinigungsmittel reinigen. • Führen Sie häufige Kalibrierungen mit Standardlösungen durch. • Vermeiden Sie die Ablagerung von Rückständen und überprüfen Sie den Messfühler nach jeder Verwendung auf Schäden. 9.3 Fehlerbehebung Isolieren Sie bei der Fehlerbehebung die Systemkomponenten, und überprü- fen Sie sie nacheinander.
- Seite 22 Wartung Problem Empfehlung Messfühler kann nicht kali- • Stellen Sie sicher, dass die Kalibrierungsschritte ge- briert werden nau befolgt werden. • Vergewissern Sie sich, dass sich keine Wassertrop- fen auf der Oberfläche des DO-Messfühlers befinden, wenn Sie eine Prüfung in 100 % wasserdampfgesät- tigter Luft durchführen.
-
Seite 23: Messbereiche, Auflösung Und Genauigkeit
Technische Daten 10.1 Messbereiche, Auflösung und Genauigkeit pH-Bereich (Auflösung) 2,00 bis 12,00 (0,01) pH-Genauigkeit ± 0,1 Leitfähigkeitsbereiche 0 bis 199,9 µS/cm (0,1) (Auflösung) 0 bis 1999 µS/cm (1) 0 bis 19,99 mS/cm (0,01) 0 bis 150,0 mS/cm (0,1) Leitfähigkeitsgenauigkeit ± (1 % Skalenendwert + 1 Stelle) TDS-Bereich (Auflösung) 0 bis 199,9 ppm (0,1) multipliziert mit dem TDS-Faktor 0 bis 1999 ppm (1) multipliziert mit dem TDS-Faktor... -
Seite 24: Allgemeine Daten
Technische Daten Abschaltautomatik (APO) Nach einer Stunde Inaktivität IP-Schutzart IP67 Betriebstemperatur 0 bis 50 ℃ (32 bis 122 ℉) Luftfeuchte bei Betrieb < 80 % rF 0 bis 60 ℃ (32 bis 140 ℉) Lagertemperatur Luftfeuchte bei Lagerung < 90 % rF Abmessungen (L ×... -
Seite 25: Kundendienst
Kundendienst Lokaler telefonischer Kundendienst: https://support.flir.com/contact Rücksendungen (RMA): https://customer.flir.com/Home #NAS100279; r. AB/106518/106525; de-DE... - Seite 26 Garantie Teledyne FLIR garantiert zwei Jahre lang ab Lieferdatum, dass dieses Gerät der Marke Extech frei von Material- und Verarbeitungsmängeln ist. Den voll- ständigen Garantietext finden sie auf der Support-Website unter dem unten- stehenden Link. https://www.flir.com/support-center/warranty/ #NAS100279; r. AB/106518/106525; de-DE...
